外六角螺栓与六角螺母配套紧固组件

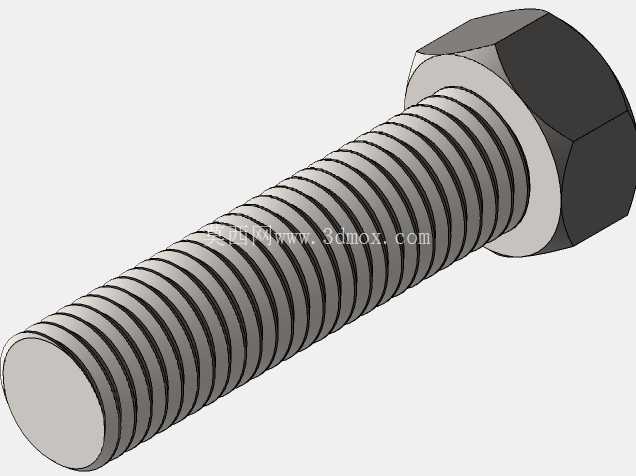

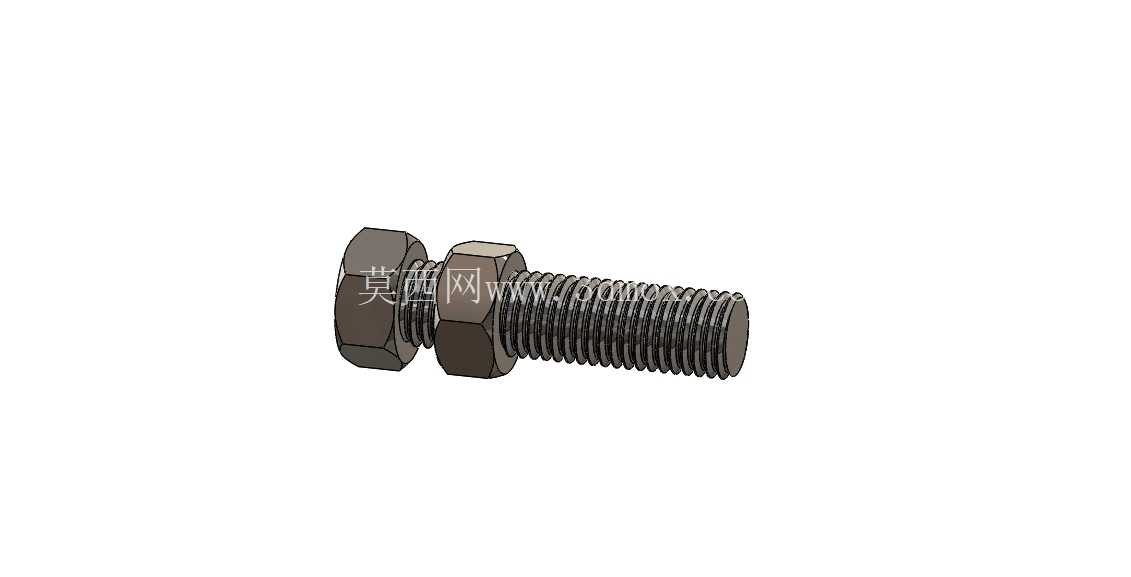

　　这套螺纹紧固组件是机械结构连接场景中应用最广泛的基础连接件，覆盖从普通民用设备到重型工业装备的各类装配需求，小到家电外壳的拼接固定，大到工程机械的结构件锁紧，都能见到这类配套紧固件的身影。外六角螺栓的头部采用标准六角外形设计，匹配常规开口扳手、套筒扳手的咬合尺寸，装配时可提供足够的受力面，方便施工人员施加足够的锁紧扭矩，避免打滑造成的头部磨损。螺栓杆部的螺纹采用普通公制三角牙型，牙型角60度，螺纹小径、中径、大径的公差配合经过严格校核，和配套螺母旋合时能保证足够的啮合牙数，不会出现滑牙、咬死的问题，同时螺纹收尾处设置了合理的退刀结构，避免螺母旋到底时出现卡滞。

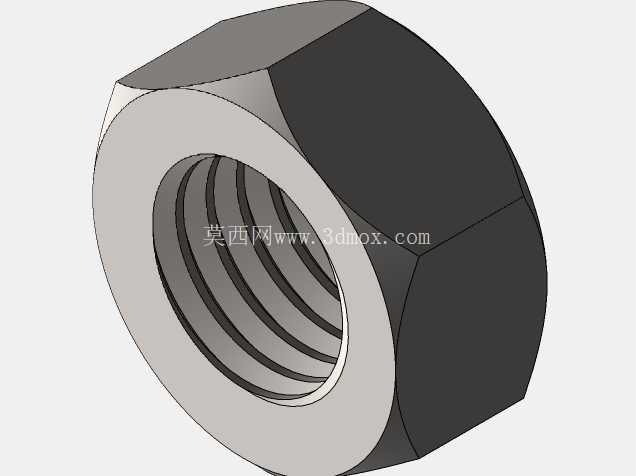

　　配套的六角螺母厚度经过力学计算，在保证足够螺纹啮合长度的前提下控制整体高度，不会因为螺母过厚造成装配空间浪费，也不会因为厚度不足导致螺纹啮合牙数不够，受力时出现螺纹脱扣的失效问题。螺栓头部与杆部的过渡位置设置了圆角过渡，避免应力集中，在承受交变载荷、冲击载荷的场景下，能有效降低过渡位置的断裂风险，提升连接结构的疲劳寿命。在实际装配场景中，这套组件可搭配平垫圈、弹簧垫圈使用，平垫圈可分散接触面的压应力，避免被连接件表面被螺栓头部压伤，弹簧垫圈则可提供持续的预紧弹力，在设备运行产生振动时防止螺母出现回转松动。

　　建模过程中，螺纹部分没有采用简化的装饰线处理，而是严格按照牙型参数生成了实体螺纹特征，可直接用于装配干涉检查、运动仿真，也能导出工程图标注详细的加工参数。螺栓的光杆部分长度与螺纹段长度的比例，参考了常用的装配工况设计，当被连接件总厚度处于合理区间时，螺母旋紧后能露出2-3牙螺纹，符合机械装配的通用规范，既保证足够的连接强度，也不会因为螺纹露出过长造成磕碰、积灰等问题。六角头部的对边尺寸、对角尺寸都严格遵循通用紧固件的标准参数，和市面上常规的扳手工具完全匹配，不需要定制专用工装就能完成装配与拆卸作业。

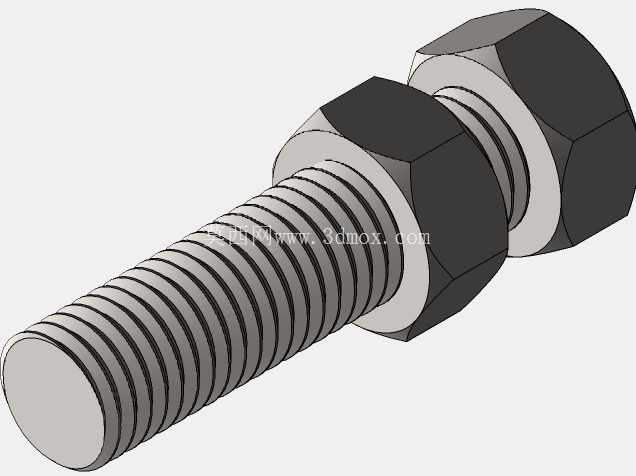

　　在装配边界上，这套组件的六角头部外接圆直径决定了装配时扳手所需的操作空间，设计人员在做整体结构布局时，可直接参考模型的外形尺寸预留扳手转动的空间，避免出现装配完成后扳手无法伸入、无法完成锁紧作业的问题。螺栓末端设置了合理的倒角，方便装配时快速对准螺母的螺纹孔，提升装配效率，尤其是在自动化装配线上，倒角导向结构能大幅提升自动上料、自动旋合的成功率，减少卡料故障。整套模型的装配关系完全还原实际装配状态，螺栓与螺母的同轴度、螺纹旋合的接触位置都和实际工况一致，可用于验证不同厚度被连接件的适配性，也能用于教学场景中演示螺纹连接的装配原理，帮助初学者理解螺纹连接的受力特点与装配要点。在受力特性上，这套组件主要承受轴向的拉伸载荷，同时在被连接件出现横向错动趋势时，螺纹副之间的摩擦力也能提供一定的抗剪切能力，设计时通过控制预紧力的大小，可让连接结构在保证足够锁紧力的同时，避免螺栓因为预紧力过大出现塑性变形甚至断裂。
