空调制冷系统用管翅式换热装置结构设计

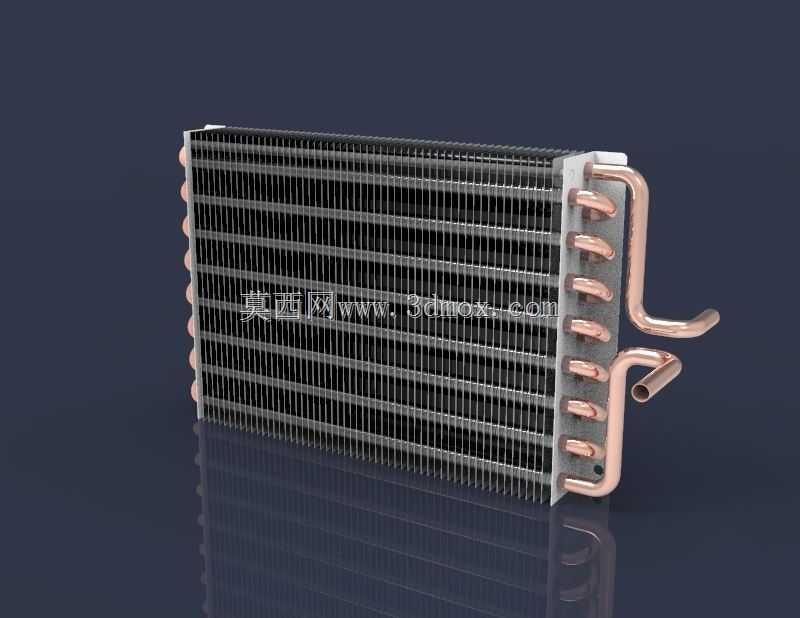

这款管翅式换热结构，是小型风冷制冷系统里的核心换热部件，日常在分体式空调室内外机、小型冷库冷风机、商用冷藏展示柜、工业机柜温控散热单元里都能见到同结构的产品，主要承担冷媒与空气之间的热量传递功能——制冷工况下，管内流动的低温低压冷媒通过管壁与铝翅片，将流经翅片间隙的空气热量带走，实现出风降温；制热工况下则反向传递热量，把管内高温冷媒的热量散到流动空气中提升出风温度。

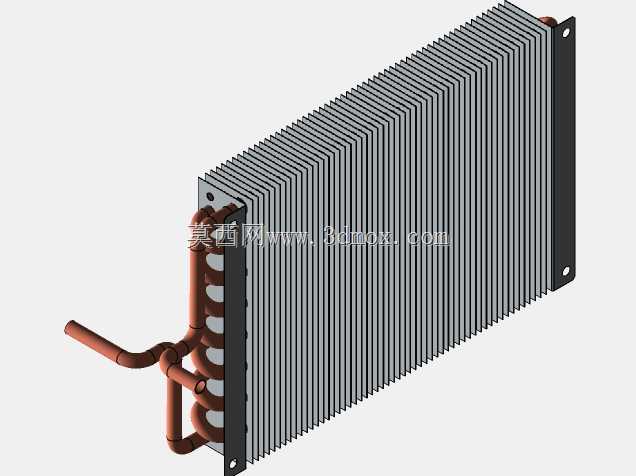

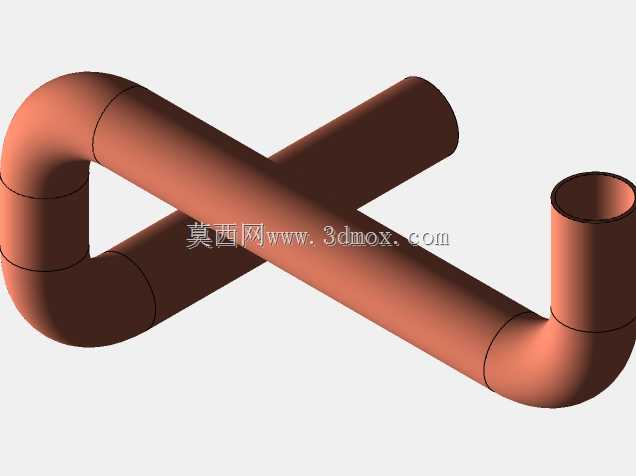

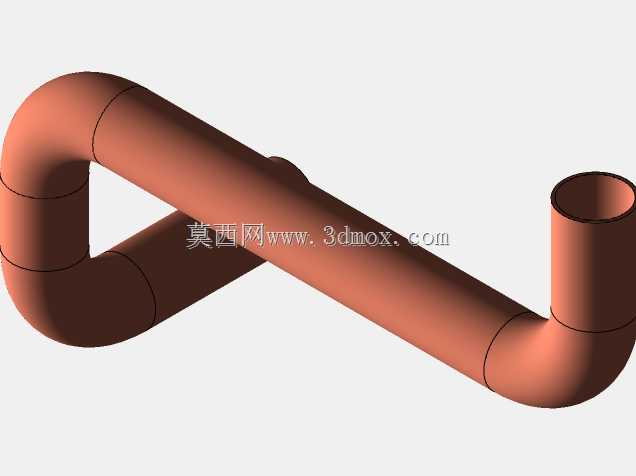

从结构设计逻辑来看，整体采用错排铜管穿铝翅片的成熟方案，首先确定的是核心换热边界：整体安装预留尺寸适配常规1.5匹家用空调外机的安装仓空间，厚度方向控制在65mm以内，避免占用过多机箱内部空间影响风机、压缩机的布局；宽度方向匹配轴流风机的扫风范围，高度方向顺着机箱竖向安装位排布，保证安装时不需要额外改动原有设备的固定孔位。管路部分采用紫铜光管弯制，进出液管的接口位置做了90度弯管处理，接口朝向顺着设备管路排布方向预留，现场安装时不需要额外调整管路角度，直接对接冷媒管即可完成焊接，减少现场施工的管路加工工作量。

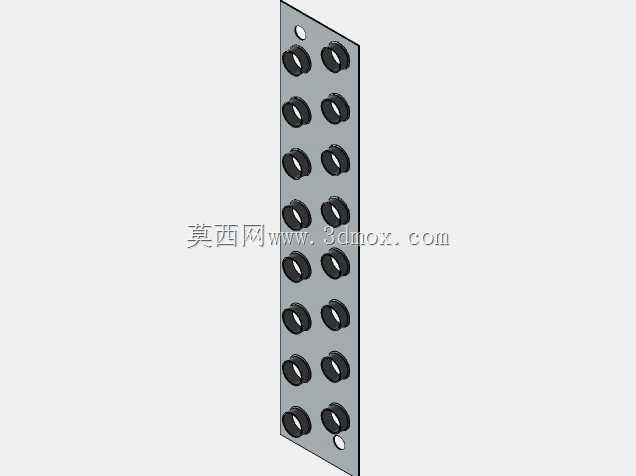

翅片部分采用连续冲压的铝质薄片，每片翅片上的翻边孔与铜管采用过盈胀接工艺固定，保证翅片与铜管外壁紧密贴合，消除接触热阻，提升整体换热效率；翅片表面做了平直开窗设计，相比普通平片能在相同风阻下提升15%左右的换热系数，同时不会因为翅片结构过于复杂导致积灰后难以清理，适配家用、商用场景下长期使用的维护需求。管路排布采用4流程错列布置，冷媒从下部接口进入后，顺着弯管依次流经每一排管路，最后从上部接口流出，流程长度经过匹配计算，保证冷媒在管内流动时保持合适的流速，既不会因为流速过低导致换热不充分，也不会因为流速过高造成过大的管路压降，影响制冷系统的整体能效。

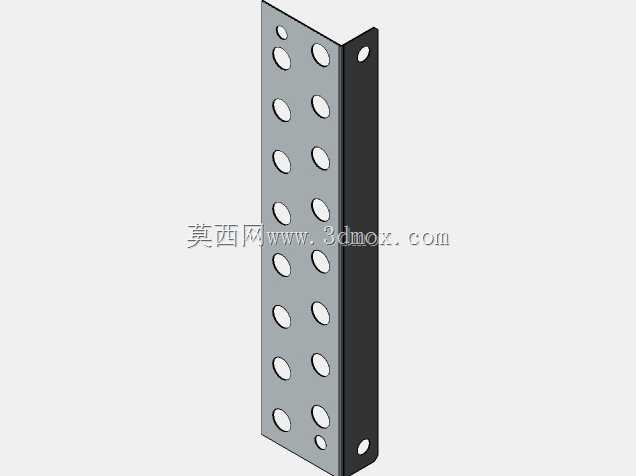

在安装边界的设计考量上，两侧的端板采用镀锌钢板冲压成型，端板上预留了与设备机架对接的固定孔位，孔位间距符合行业通用的安装尺寸标准，不需要额外制作转接支架就能直接固定在设备的安装位上；端板同时承担固定铜管端部的作用，避免运输、运行过程中铜管出现晃动导致焊口开裂，提升整体结构的抗振性能，适配设备运输、风机运行时的振动工况，减少长期使用后的管路疲劳泄漏风险。

实际选型应用中，这类结构的换热装置需要匹配对应风量的轴流风机，迎面风速控制在2-2.5m/s区间时换热效率与风阻、风机噪音的平衡度最优，若风速过高会导致风阻陡增、风机功耗上升，同时带出的冷凝水会随气流飞溅；风速过低则会导致换热系数下降，制冷量达不到设计要求。翅片间距设置为1.8mm，兼顾制冷工况下冷凝水的顺利流下与换热面积的最大化，不会因为翅片间距过小导致冷凝水在翅片间搭桥堵塞风路，也不会因为间距过大导致单位体积的换热面积不足，造成设备整体体积偏大。

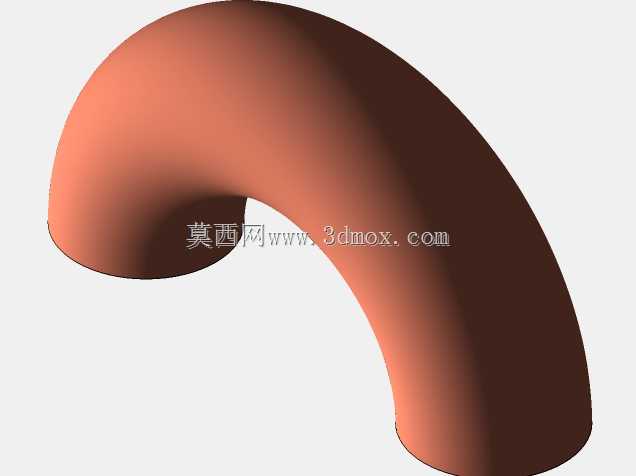

设计过程中还考虑了不同工况的适配性，铜管的壁厚选用0.35mm的紫铜管，既满足冷媒承压要求（适配R22、R32、R410A等常用冷媒的工作压力），也控制了整体材料成本；弯管处的弯曲半径控制在1.5倍管径，避免弯管处出现截面变形导致冷媒流动阻力增大，同时保证弯管部位的壁厚不会因为拉伸过度变薄，影响管路的承压可靠性。进出液管的接口长度预留了20mm的焊接余量，现场安装时可以根据实际管路走向做小幅调整，不需要截短过长的管路，降低焊接施工的难度。
