三角星形带孔连接支座结构设计

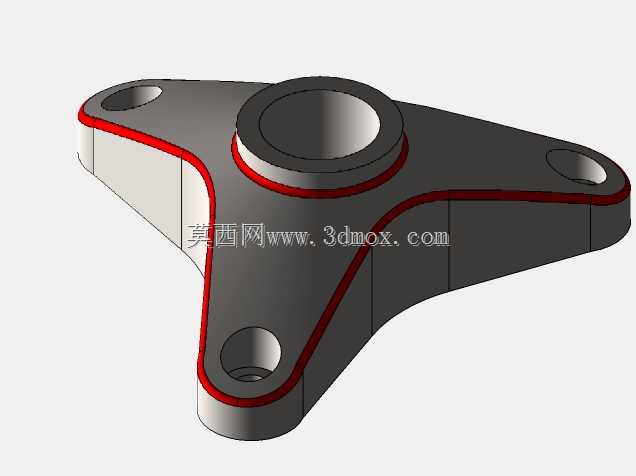

这类三角星形连接支座，在中小载荷的铰接支撑场景里应用十分广泛，常见于轻型机械的连杆传动端、小型设备的机架铰接点位、气动元件的尾部安装支撑，还有部分户外设施的活动连接部位，核心作用是在三个呈120度分布的安装点位之间，通过中心的凸台轴孔完成铰接副的承载，把分散的安装固定力汇聚到中心转轴位置，同时保证连接部位的受力均匀，避免单侧安装带来的偏载力矩。从结构设计逻辑来看，这类零件优先考虑的是受力路径的合理性，中心凸台是核心承载区域，需要和配套的销轴或者转轴形成间隙配合，凸台的高度根据配套铰接件的厚度确定，既要保证转轴穿入后有足够的接触长度来分散径向载荷，又不能过高导致整体结构冗余、增加不必要的重量。三个向外延伸的支臂采用等角度分布的设计，相比两孔或者四孔的安装结构，三角布局在非平面安装面上的适应性更强，哪怕安装基面存在轻微的平面度误差，三个固定点也能稳定贴合，不会出现四孔安装时常见的翘边、螺栓预紧力不均的问题。支臂边缘的圆角过渡是设计里很关键的细节，不能做成直角锐边，一方面是避免应力集中，在承受交变载荷的时候，直角位置很容易萌生疲劳裂纹，圆角过渡可以让支臂承受的弯曲应力顺着轮廓平滑传递到中心凸台；另一方面是加工和装配过程中不会划伤操作人员，也不会刮蹭配套的管线或者其他相邻零件。支臂末端的安装孔采用沉孔设计，配套使用内六角螺栓或者沉头螺钉的时候，螺栓头可以完全埋入沉孔内部，不会突出零件表面，既可以让安装后的结构更紧凑，也能避免突出的螺栓头和其他运动部件发生干涉。在确定外形尺寸和安装边界的时候，首先要根据中心轴孔的配合直径来推算整体的外接圆尺寸，一般来说三个安装孔的中心所在的分度圆直径，是中心轴孔外径的2.5到3倍，这个比例下支臂的弯曲强度刚好能匹配中心轴孔的承载能力，不会出现支臂先断裂或者中心凸台强度过剩的情况。安装孔的孔径要比配套螺栓的公称直径大0.2到0.5毫米，留出足够的安装调整余量，方便装配的时候微调位置，抵消加工带来的位置度误差。支臂的厚度方向，中心凸台的厚度要比支臂厚度大3到5毫米，形成一圈突出的凸缘，这个凸缘一方面可以增加中心轴孔的配合长度，提升铰接的稳定性，另一方面凸缘和支臂表面形成的台阶，可以在装配的时候作为轴向定位的基准面，和配套的连接件端面贴合，保证安装位置的轴向尺寸精度。零件表面的红色轮廓标识区域，一般是后续做表面处理或者精度管控的重点区域，这些位置要么是和其他零件配合的贴合面，要么是应力集中的高风险区域，加工的时候需要保证表面粗糙度达到要求，不能有明显的刀痕或者加工缺陷，避免影响零件的疲劳寿命。在实际选型应用的时候，要先核算中心铰接点的径向载荷和三个安装点的拉力，根据载荷大小调整支臂的厚度和凸台的高度，如果是用于有振动的工况，还要在安装孔位置配套橡胶减震垫圈，避免螺栓因为长期振动出现松脱。这类零件一般采用压铸或者模锻的毛坯工艺做前期成型，再通过机加工保证中心孔和安装孔的尺寸精度，相比整块材料切削加工的方式，成型毛坯的内部金属流线更连续，零件的整体强度更好，也能减少材料浪费，降低加工成本。设计建模的时候，要优先保证三个安装孔的位置度公差，还有中心轴孔和安装端面的垂直度公差，这些形位公差会直接影响后续装配的顺畅度，以及使用过程中的受力状态，如果位置度偏差过大，装配的时候螺栓会被强行别住，预紧之后零件内部会产生额外的内应力，长期使用很容易出现变形甚至断裂。另外支臂的外轮廓做流线型的弧线过渡，除了应力分散的作用之外，也能减少零件在运动过程中的风阻，如果是用在有相对运动的机构上，平滑的轮廓不会勾挂周边的线缆、防护套等柔性部件，提升设备运行的安全性。
