NEMA17规格42型步进电机三维结构设计

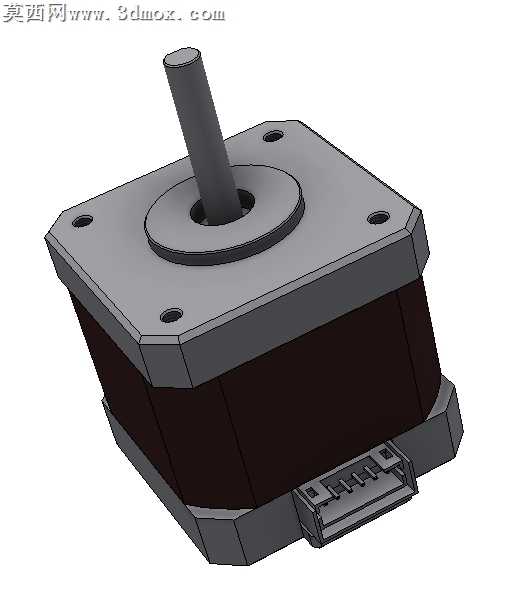

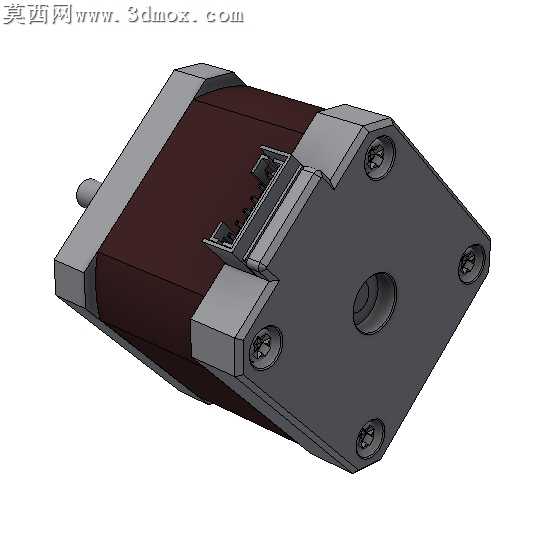

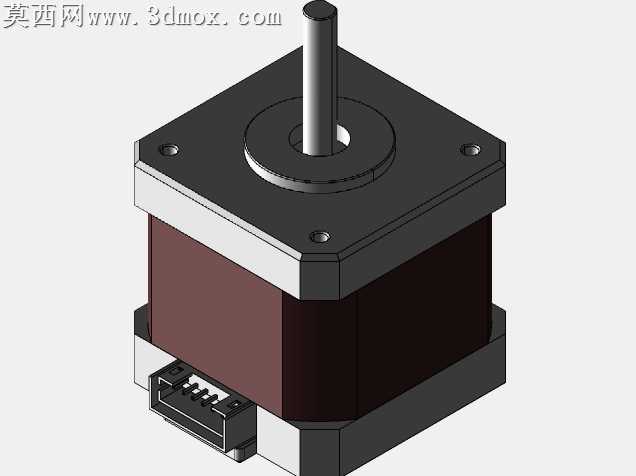

本作品为NEMA17规格42系列步进电机的三维参数化建模成果，建模过程严格遵循该类步进电机的通用行业尺寸规范，完整还原了实物的全部结构特征。建模阶段以实体建模为核心逻辑，首先搭建电机的主体基准轴系，以输出轴的中心轴线为全局设计基准，依次构建前端盖、定子壳体、后端出线座的基础轮廓：前端盖采用切角方形结构，精准绘制四个角部的安装通孔位置、中心轴孔的凸台定位结构，对端盖边缘的切削倒角、安装孔的沉头结构做了精细化处理，保证安装配合面的尺寸精度符合实际装配要求。定子外壳部分还原了层叠硅钢片组合后的方正外观，对壳体表面的哑光质感做了材质区分，模拟金属喷塑后的细腻颗粒触感，同时还原了壳体与前后端盖的扣合衔接结构，清晰呈现各部件的装配层级关系。输出轴部分采用圆柱实体建模，还原了轴身的光滑金属质感，对轴端的边缘倒角做了细节处理，保证轴体与端盖中心轴承位的配合间隙符合真实电机的装配公差要求。尾部的接线插座部分完整复刻了接插件的卡槽结构、引脚定位槽、插座与后端盖的卡扣固定结构，每一处卡扣的凸起、卡槽的凹陷都做了精准建模，还原接插件的实际装配形态。材质渲染阶段针对不同部件做了差异化的材质参数调整：前端盖与后端盖采用哑光银灰色金属材质，模拟铝合金压铸后的表面处理效果；定子外壳采用深棕色哑光材质，还原电机定子塑封层的视觉质感；输出轴采用亮面金属材质，模拟调质钢轴的光滑金属反光特性；接线插座采用黑色硬质塑料材质，还原工业接插件的塑料质感。整体模型为全实体结构，无破面、无冗余曲面，所有结构尺寸均参照NEMA17标准42步进电机的实际参数设定，可直接用于三维空间的设备布局校验、运动仿真模拟、装配干涉检查等设计场景，能够帮助设计人员在自动化设备开发前期快速完成电机部件的选型匹配与布局验证，缩短设备开发的前期设计周期，避免因尺寸匹配问题导致的后期设计修改。
