Arduino Mini Pro开源控制板三维结构

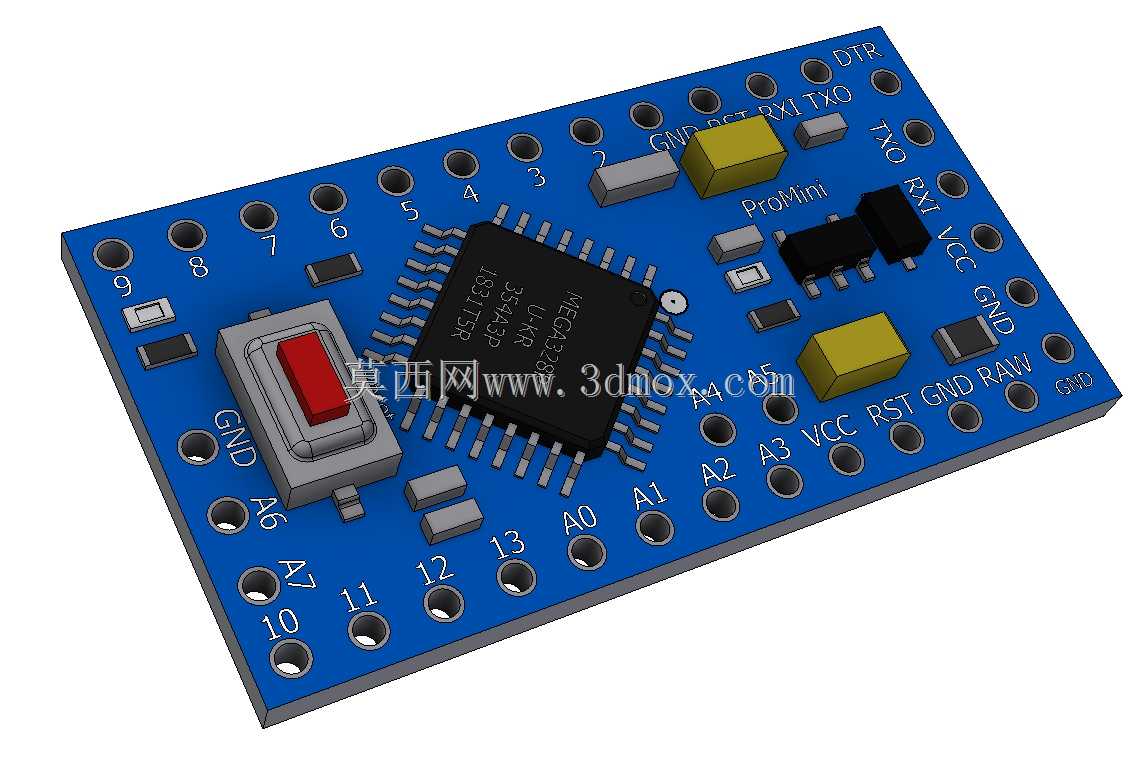

　　在嵌入式开发、小型智能硬件原型验证、教学实验装置搭建这类场景里，Arduino Mini Pro这类紧凑型控制板的使用频率极高，做三维结构设计时如果没有精准的板级模型，很容易在装配阶段出现干涉、安装孔位错位、接插件空间预留不足的问题。这个模型还原了控制板的实体结构，所有板载元件的外形轮廓、高度差都按照实物实际尺寸做了还原，没有做简化镂空处理，完全是实心实体结构，能直接用于整机装配的干涉检查、结构布局验证。

　　从实际使用的角度看，这块控制板本身是面向空间受限的嵌入式项目设计的，相比常规的Uno类开发板，它去掉了USB转串口的冗余电路，整体板型做了收窄处理，所有IO口都以排针焊盘的形式引出，板上集成了复位按键、电源指示、核心MCU芯片、电源管理相关的阻容元件，引脚定义完全兼容标准Arduino Pro Mini的规范，做结构设计时不需要额外调整引脚对应位置。

　　设计这个三维模型的时候，首先锚定的是安装边界：板体四周的安装孔位坐标完全匹配实物的孔距，孔径按照常用的M2固定螺丝尺寸做了预留，安装孔周边的禁布区也按照实物做了还原，避免结构固定件和板上元件产生冲突。其次是元件高度的分层处理：核心MCU芯片是板上高度较高的元件之一，复位按键的凸起高度、接插件焊盘的突出高度、阻容元件的贴装高度都做了分层标注对应的实体建模，在做外壳设计、堆叠安装的时候，可以直接通过模型测量不同位置的净空高度，不需要反复拿实物试装。

　　从应用场景来说，这个模型可以用在小型智能穿戴设备原型的结构验证里，这类项目对内部空间的要求极高，控制板的每一处凸起都可能影响外壳的壁厚设计；也可以用在教学实验台的模块化安装设计中，提前预留好控制板的安装槽位、接线空间；还能用于小型机器人的内部布局，比如微型巡线小车、桌面级机械臂的控制舱设计，通过模型提前排布控制板和电池、驱动板、传感器的相对位置，避免接线时出现线缆弯折空间不足、元件互相挤压的问题。

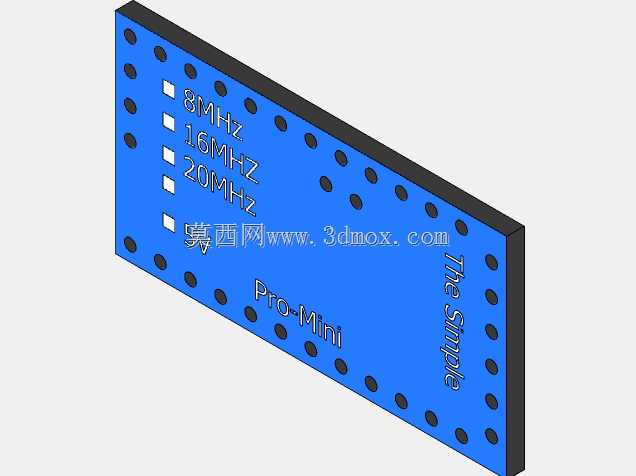

　　建模过程中没有省略任何影响结构装配的细节：板边的倒角处理、每个引脚焊盘的位置、丝印层对应的元件轮廓虽然没有做纹理贴图，但实体的边界完全和丝印标识的范围对齐，比如板上标注的A0-A7模拟输入引脚、D2-D13数字引脚、VCC/GND/RST等电源复位引脚的焊盘位置，都和实物一一对应，在设计外接扩展板的时候，可以直接对齐焊盘位置做排针对接的结构设计，不需要反复核对二维图纸的尺寸。另外板上的复位按键做了按键行程的预留空间建模，按键帽的凸起高度、按下后的最低高度都做了对应实体，在设计外壳按键触发结构的时候，可以直接参考这个高度做传动杆的长度设计，避免出现按键按不动、触发行程不足的问题。

　　对于结构工程师来说，这类板卡模型最核心的价值就是减少实物打样后的装配返工，很多小型硬件项目在结构设计阶段，因为板卡模型不准，导致外壳做好之后发现复位按键被顶住、安装孔和螺丝柱错位、USB接口或者接线端子和外壳开孔对不齐的问题，这个实心模型完全按照实物的外轮廓尺寸构建，所有外部边界的尺寸公差控制在结构设计允许的范围内，能直接用于结构件的配合设计。另外在做设备的热设计参考时，也可以通过模型上的元件位置，对应排布散热孔的位置，比如核心MCU的位置对应外壳上的散热开孔区域，电源相关元件的位置避开密闭的无通风区域，提升整机运行的稳定性。

　　在多板堆叠的应用场景里，这个模型的实体属性可以直接用于做间隙检查，比如控制板和上层的传感器扩展板之间的排针高度预留、和下层的电源驱动板之间的绝缘间隙，都可以通过模型直接测量，不需要手动计算板厚加元件高度的总和，大幅提升结构设计的效率。板体的整体厚度按照标准PCB板厚加元件贴装后的最大总厚度做了还原，在设计超薄类的硬件产品时，可以直接用这个总厚度来规划内部腔体的高度空间，避免出现腔体过浅导致盖板压到元件的问题。
