Nema17集成式42步进电机单轴驱动器

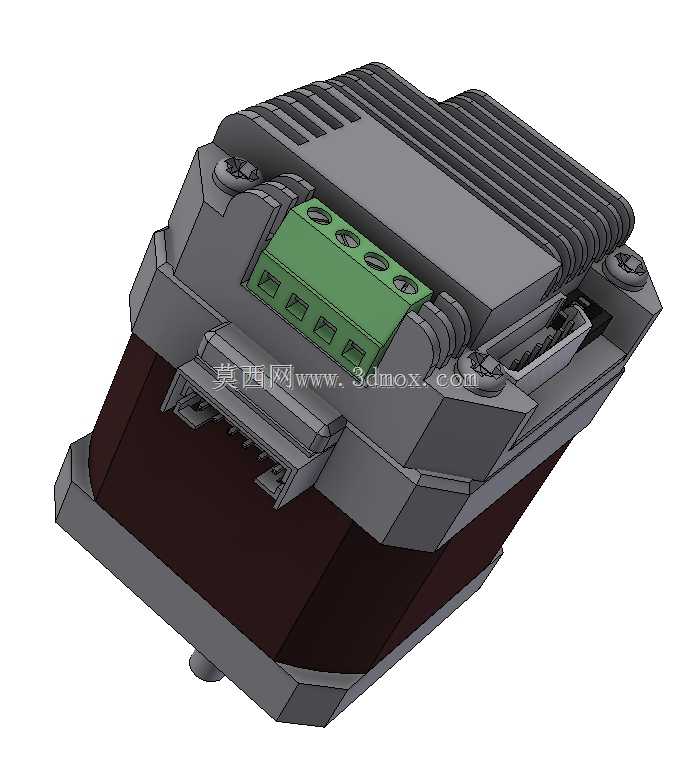

　　在小型自动化设备、桌面级数控装置、3D打印运动轴、小型机械臂关节这类安装空间局促的应用场景里，传统分体式的步进电机加外置驱动器的布局，往往会遇到走线杂乱、驱动安装占用额外电控空间、接线环节容易出现相序错接的问题，这款集成式的42步进电机驱动一体装置，正是针对这类痛点做的结构整合设计。从结构布局来看，它将驱动控制电路直接叠装在42规格步进电机的尾部端面上，省去了传统方案里驱动器到电机之间的四根相线连接线缆，既减少了外部接线的故障点，也大幅压缩了整套动力单元的安装占用空间，不需要在电控柜内额外预留驱动器的安装位，对于紧凑型设备的结构布局设计来说，能释放不少宝贵的内部空间。

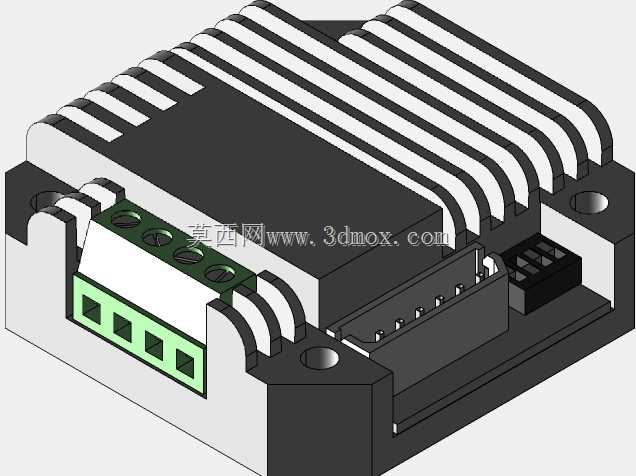

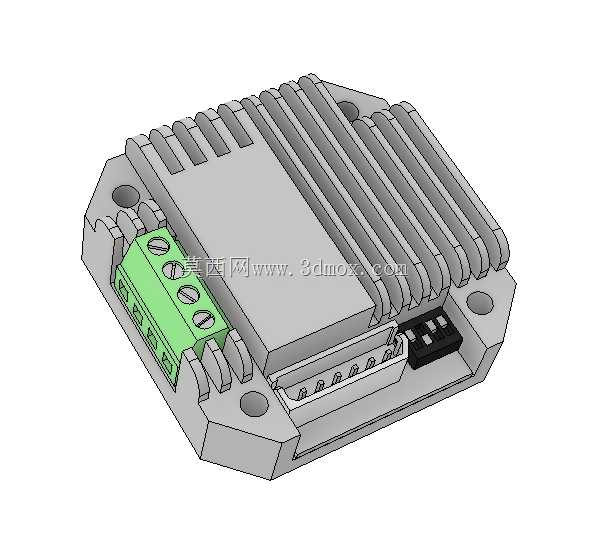

　　产品的供电适配范围覆盖11V到28V的直流电压区间，常规工况下推荐使用24V直流供电，持续输出相电流可达2A，足够驱动42规格步进电机应对大部分轻载传动场景，比如小型滑台的往复驱动、点胶设备的轴系运动、小型传送带的动力输出都能适配。尾部的驱动板部分做了一体化的散热鳍片结构，鳍片顺着电机尾部的轮廓做了等距排布，和电机尾部的金属端盖直接贴合，能把驱动板工作时产生的热量直接通过金属壳体传导出去，相比不带散热结构的集成驱动方案，长时间连续运行时的功率器件温升能控制在更合理的区间，避免过热导致的输出扭矩下降或者驱动保护停机。

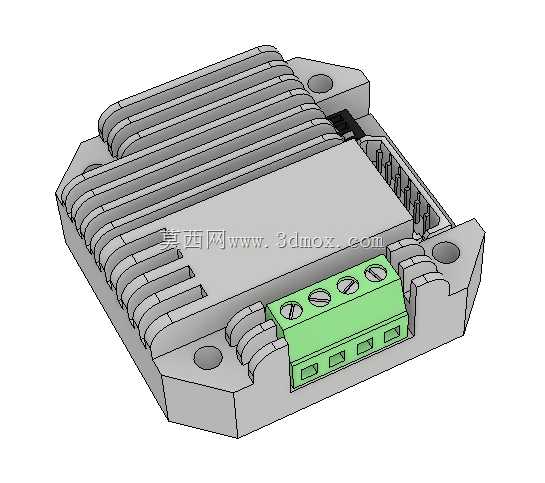

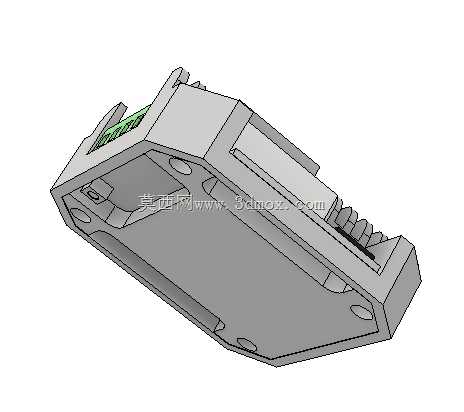

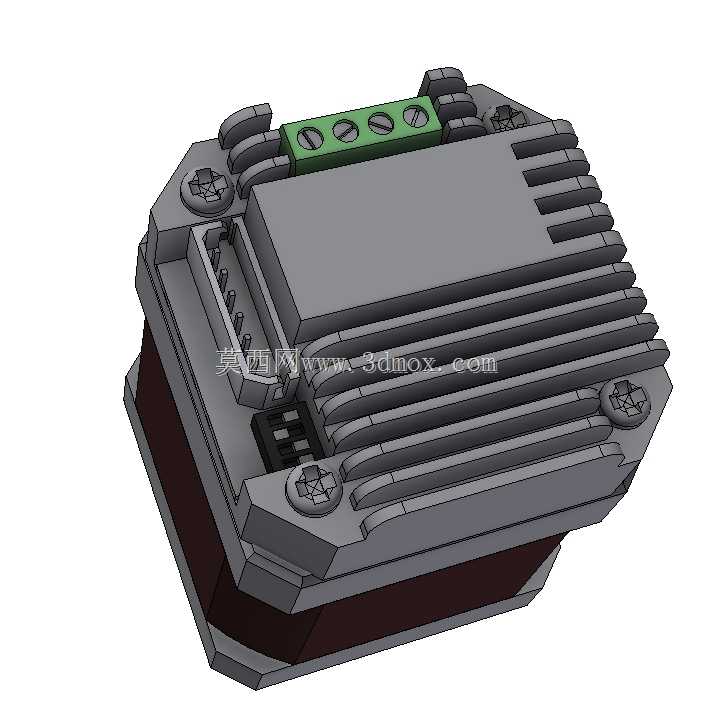

　　接线端采用了插拔式的绿色接线端子，端子直接布置在驱动板的侧上方，供电、脉冲方向控制信号的接线都可以在设备侧直接操作，不需要拆开驱动外壳就能完成接线作业，日常维护时的拆装效率更高。整个驱动部分的外壳和电机本体采用螺丝紧固连接，四个固定螺丝分布在驱动壳体的四个角位，装配时可以直接锁紧在电机尾部的预装螺孔上，连接刚性足够，设备运行过程中不会因为电机的振动出现驱动壳体松动的问题。

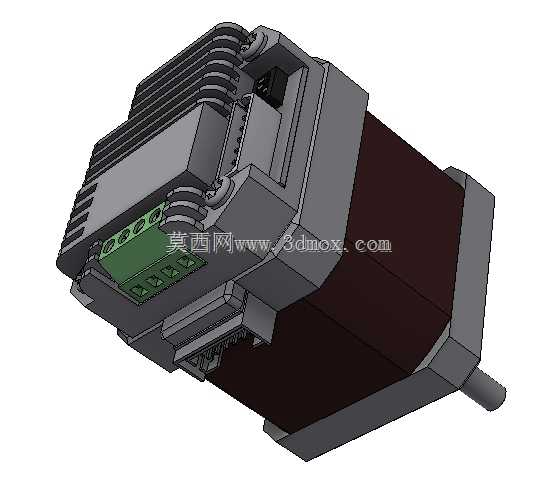

　　从安装边界尺寸来看，它的电机本体完全遵循Nema17标准42步进电机的安装尺寸规范，安装孔位的孔距、轴伸直径、轴长都和标准42步进电机完全兼容，原来使用标准42步进电机的设备，如果想替换成这种集成驱动的方案，不需要更改安装板的开孔尺寸，也不需要重新设计轴系连接结构，直接替换就能完成升级，对于现有设备的迭代改型来说，能减少很多结构改型的工作量。建模过程中还原了产品的所有外部装配特征，包括散热鳍片的倒角、接线端子的卡槽、固定螺丝的头部沉台结构，所有外部尺寸都按照实物的实际尺寸做了1:1还原，做设备整体装配干涉检查的时候，可以直接把这个模型调入装配体，不需要再额外做简化处理，就能准确校验安装空间是否足够，接线位置是否和周边结构件产生干涉。

　　这种一体化的设计思路，本质上是把原来分散布置的两个功能部件做了结构上的深度整合，在不改变电机本身安装接口的前提下，把驱动功能集成到电机尾部的闲置空间里，既保留了标准42步进电机的安装通用性，又解决了分体方案布线繁琐、占用空间大的问题，对于做紧凑型自动化设备结构设计的工程师来说，这类集成部件的应用，能大幅简化电控部分的布局设计，减少设备内部的走线数量，提升整机组装的作业效率。在做三维布局设计的时候，需要注意驱动侧上方的接线端子要预留足够的接线操作空间，不能被周边的结构件完全挡住，否则后期接线或者维护的时候，插拔导线会没有操作空间；另外尾部散热鳍片的周边也不要紧贴其他发热部件，预留一定的空气流通间隙，能帮助驱动部分更好的散热，提升长时间运行的稳定性。
