RS550型12V直流电动机三维建模设计

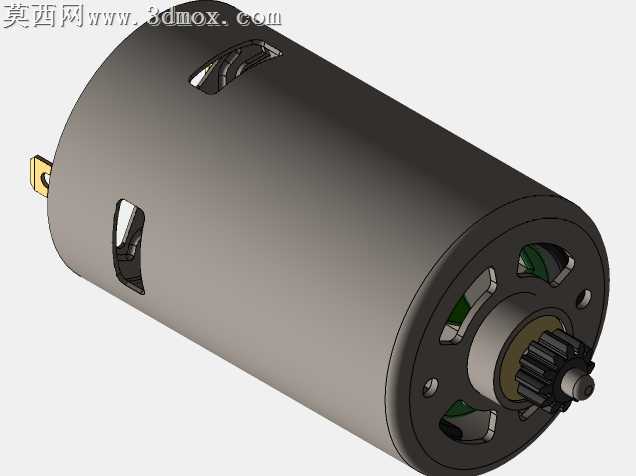

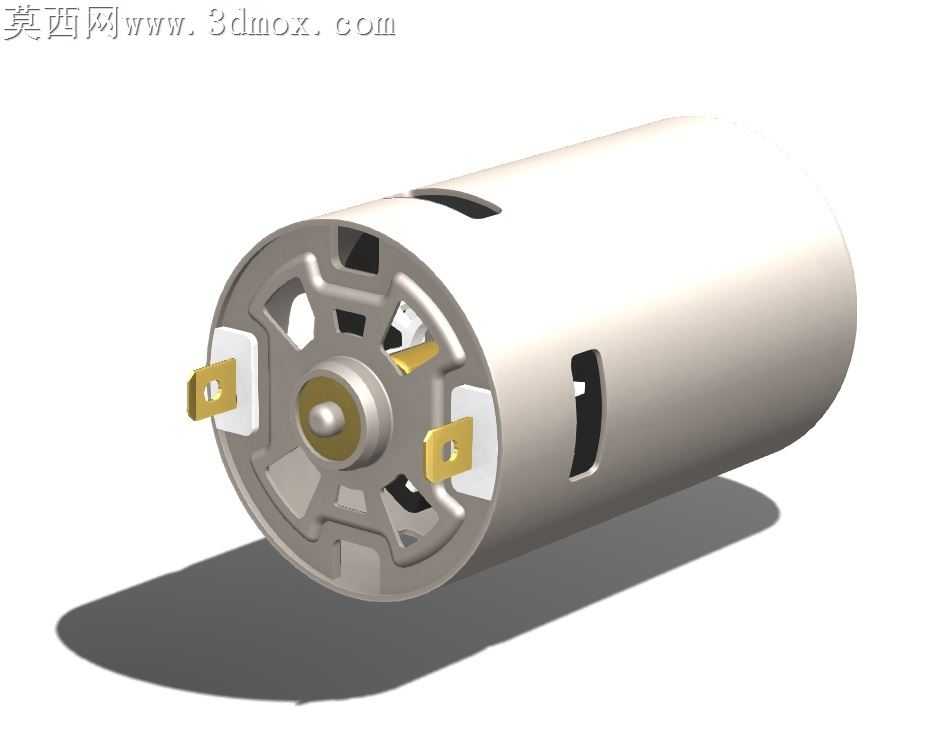

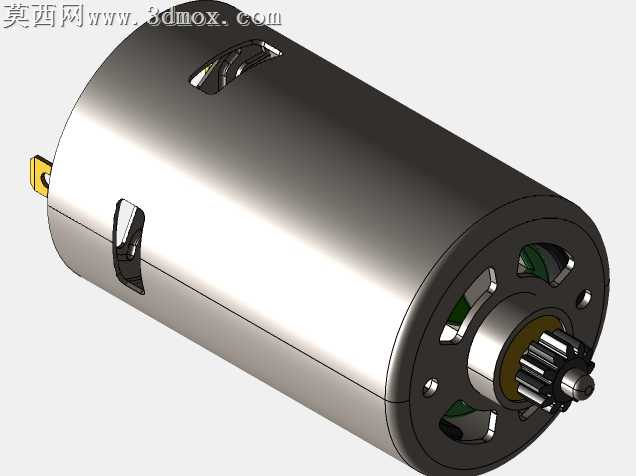

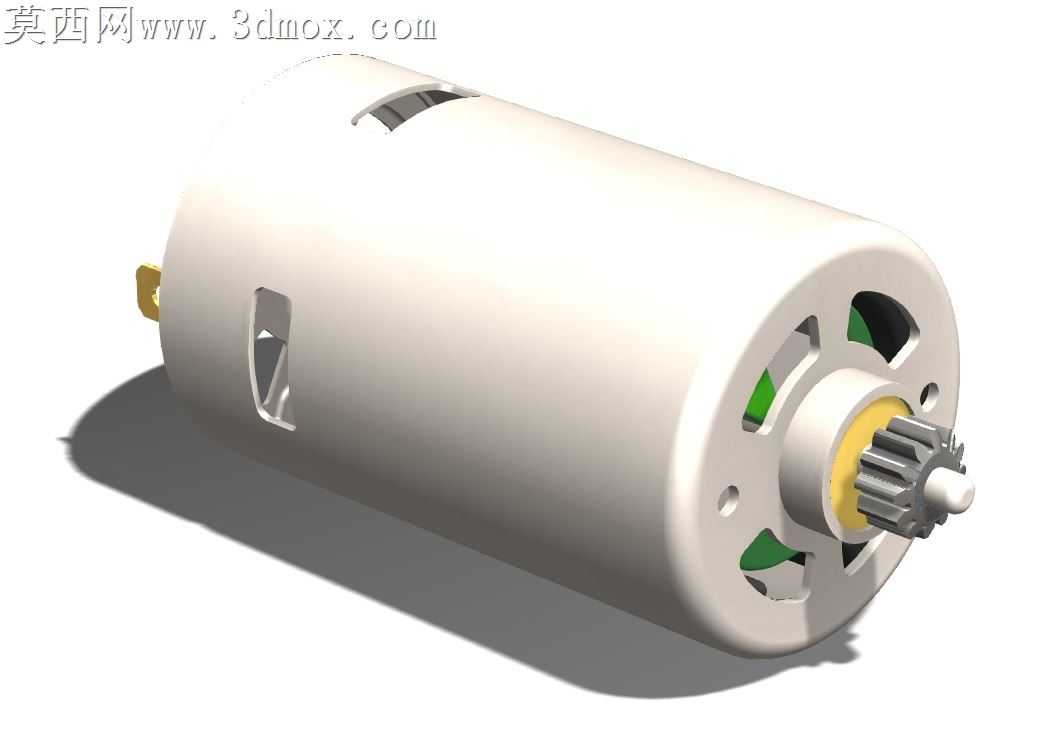

本作品为RS550规格12V直流电动机的全参数化三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款微型直流电机的全部结构细节。建模阶段以电机的核心功能结构为搭建逻辑，首先完成圆柱形机壳主体的特征构建，精准复刻机壳表面的散热开槽、定位缺口等细节特征，保证机壳部分的壁厚、开孔位置与实物完全一致；随后依次构建前端端盖结构，还原端盖上的通风镂空、安装定位孔位，同时对输出轴部位的金属齿轮、轴肩定位结构、轴承配合位进行精细化建模，齿轮的齿形参数、模数均按照RS550电机配套输出齿轮的标准参数绘制，确保齿形啮合特征完整准确。模型内部的转子支撑结构、换向器部位的可视化结构也做了对应还原，端盖内侧的绿色绝缘衬垫、输出轴根部的黄色定位挡圈等细节均通过独立特征完成建模，未采用贴图替代实体结构。材质渲染阶段针对不同部件匹配对应材质属性：机壳部分赋予哑光白色金属烤漆材质，调整粗糙度参数还原电机外壳的细腻磨砂质感；输出齿轮、金属轴部分赋予抛光钢材材质，添加轻微的金属反射与边缘高光效果，还原金属加工件的真实质感；绝缘衬垫部分赋予哑光绿色工程塑料材质，定位挡圈赋予淡黄色硬质工程塑料材质，不同材质的色彩、粗糙度、反射率参数均经过多轮调试，渲染输出的效果图光影过渡自然，部件之间的材质区分清晰，阴影效果柔和真实，能够直观呈现电机的外观质感与装配关系。整体建模思路以实物还原为核心，所有特征均采用可编辑的参数化特征搭建，未出现破面、重叠面等建模问题，各部件之间的装配间隙、配合关系完全符合实际电机的装配公差要求，既可以用于产品外观展示、结构原理演示，也可作为配套传动结构设计的装配参考元件，能够直接导入各类机械装配场景中完成整体结构的匹配设计。
