起重作业用锻造吊钩结构设计

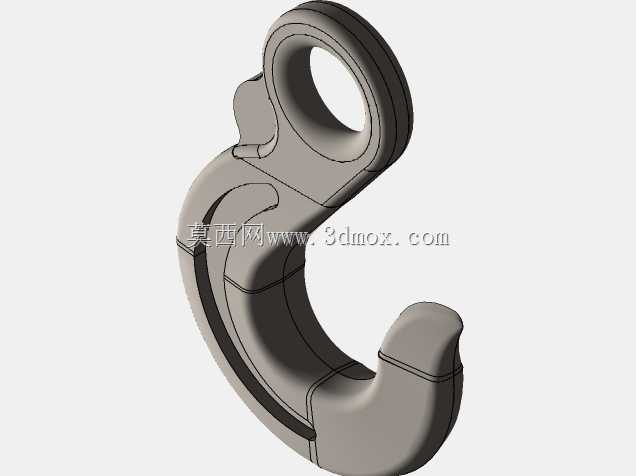

　　在车间物料转运、港口货物装卸、基建现场构件吊装等各类起重作业场景里，吊钩是直接承载被吊物载荷的核心末端构件，其结构合理性直接关系到作业全程的载荷传递可靠性与操作安全性。这款锻造吊钩采用整体模锻成型工艺制作，区别于焊接拼接式吊钩，整体锻造的金属流线能够顺着钩体的受力走向连续分布，不存在焊缝区域的应力集中缺陷，在承受交变冲击载荷、突发过载工况时，抗断裂性能有明显优势，适配中高频次的循环起重作业需求。从结构设计逻辑来看，钩体上部设置的环形吊耳孔为安装连接位，孔壁做了圆弧过渡处理，能够匹配卸扣、起重滑车端部的连接销轴，安装时销轴可完全贯穿孔位，接触面的压应力分布均匀，不会出现局部应力峰值过高导致的孔位变形问题。

　　钩身的弯曲段采用变截面圆弧过渡设计，钩尖位置做了向内收拢的防脱弧度，当被吊物的吊环、吊带套入钩体后，正常起升过程中吊索不会从钩口意外滑出，配合额外加装的防脱卡簧结构，可进一步降低作业过程中索具脱钩的风险。从安装边界尺寸来看，上部吊耳孔的内径尺寸适配常规规格的起重连接销轴，孔的轴向厚度与对应吨位卸扣的耳部间隙匹配，安装后不会出现轴向窜动过大的问题；钩体的开口宽度能够容纳对应吨位下的扁平吊带、钢丝绳索具的套环尺寸，不会出现索具无法顺利套入、或者套入后索具挤压变形的情况；钩身的整体弯曲半径经过受力核算，当载荷作用在钩底位置时，钩身内侧的压应力、外侧的拉应力均处于材料许用应力范围内，不会出现长期载荷作用下的塑性变形。在实际选型应用时，

　　这款锻造吊钩可搭配不同规格的起重滑车、手拉葫芦、电动葫芦作为末端吊具使用，也可作为索具总成的端部构件，配合钢丝绳、吊装带完成不同形态物料的吊装作业。设计过程中针对钩体的危险截面做了加厚处理，也就是钩身弯曲段的最外侧位置，该位置在起吊载荷作用下承受最大拉应力，通过增加截面厚度提升该区域的承载余量，同时钩体表面做了氧化发黑处理，能够在车间、户外等多尘、潮湿环境下减缓锈蚀速率，延长构件的实际使用寿命。不同于铸造吊钩可能存在的砂眼、缩松等内部缺陷，锻造工艺通过反复锻打细化了金属晶粒，钩体的整体强度、韧性都更优，即使在低温户外作业环境下，也能保持足够的抗冲击性能，避免低温脆断风险。钩尖位置的厚度做了收窄处理，

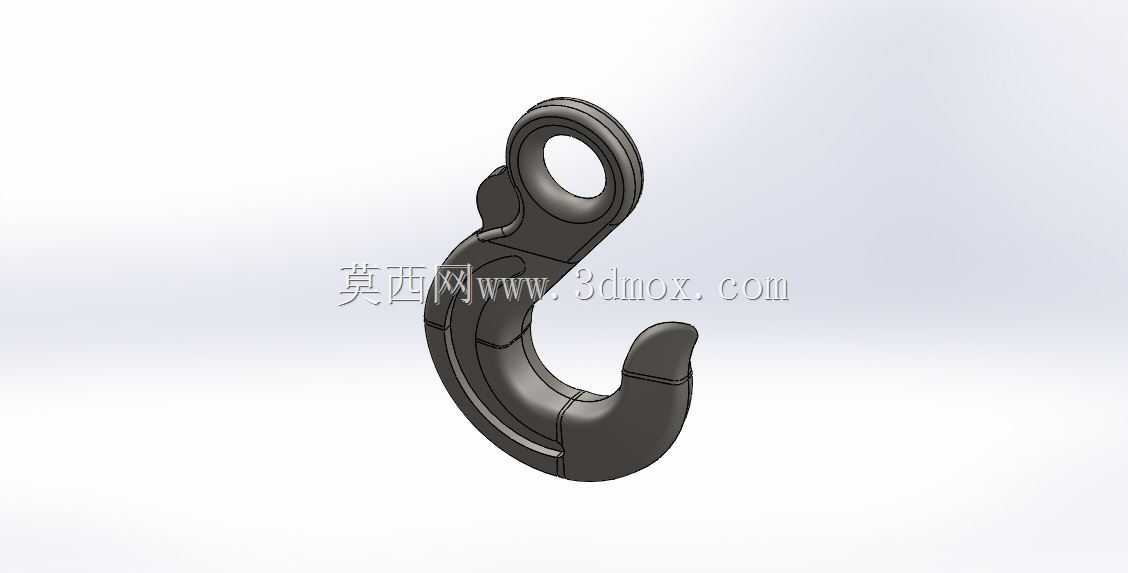

　　既能够方便作业人员快速将吊钩穿入被吊物的吊孔、吊环内，又保证了钩尖自身的强度，不会在穿入过程中出现磕碰变形。在三维建模过程中，所有过渡圆弧均做了相切约束处理，不存在锐角棱边，一方面避免棱边切割吊装索具，另一方面也消除了锐边带来的应力集中点，保证结构受力的连续性。安装时需要注意，上部连接销轴需要加装开口销做防脱固定，销轴与吊耳孔的配合间隙控制在合理范围内，间隙过大会导致作业过程中冲击载荷增大，间隙过小则会导致安装拆卸不便。这款吊钩的结构设计充分考虑了起重作业的实际操作需求，从受力路径优化、安装适配性、操作便捷性、长期使用可靠性多个维度做了平衡，能够满足常规工业场景下的起重吊装作业使用要求。
