不同规格外圆车削加工用车刀三维结构

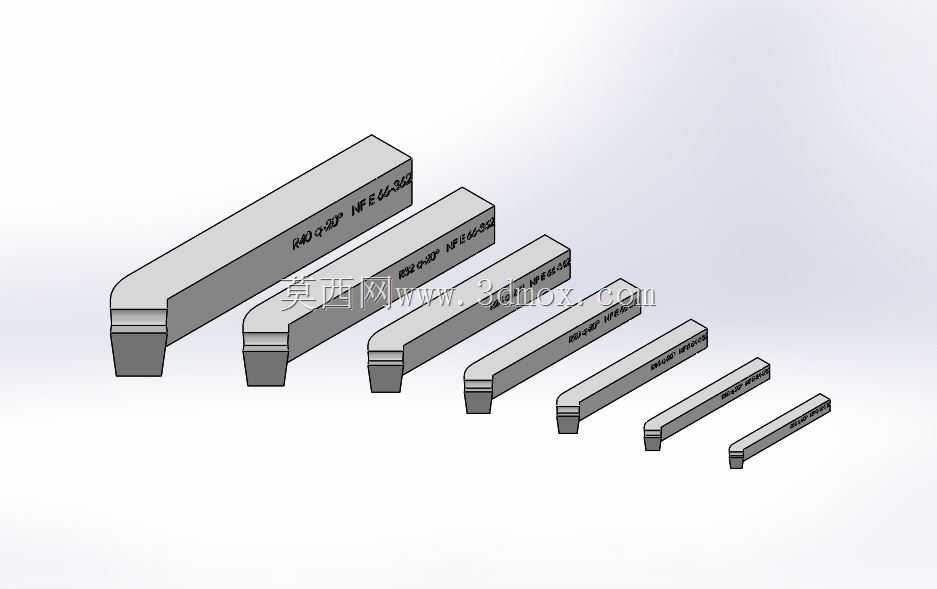

　　这套车刀模型覆盖了从大切深粗加工到小余量精加工的全系列规格，在普通卧式车床、数控车床的外圆车削工序中应用广泛，不管是轴类零件的荒车去黑皮、半精车留磨量，还是最终精车保证尺寸公差与表面粗糙度，都能找到对应匹配的规格。从结构设计来看，每款车刀都采用了焊接式硬质合金刀头的经典结构，刀杆部分选用45号钢调质处理，兼顾刚性与韧性，避免大进给切削时出现刀杆振颤让刀的问题，刀头部分的焊接位置做了内凹的定位槽，焊接时硬质合金刀片可以精准嵌入槽内，减少焊接应力集中，延长刀具的连续切削寿命。

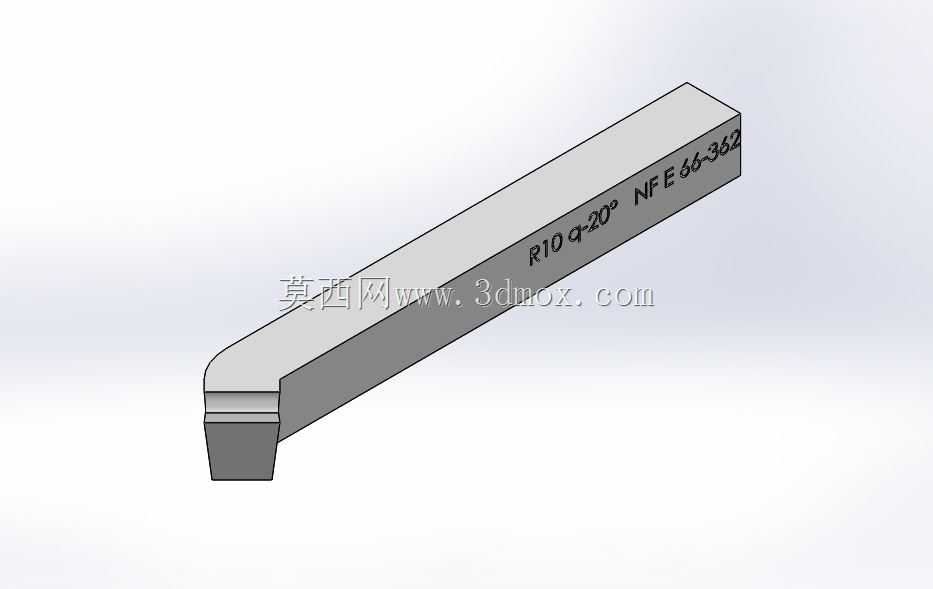

　　不同长度规格的车刀对应不同的刀架安装尺寸，最长的一款刀杆截面尺寸适配车床四方刀架的最大装夹槽宽，安装时刀杆伸出刀架的长度控制在刀杆截面高度的1.5倍以内，避免悬伸过长引发切削振动，最短的一款则适配小型仪表车床的刀架安装空间，用于小直径细长轴的精密车削，安装时需要配合刀垫调整刀尖高度，保证刀尖与车床主轴回转中心等高，避免车削端面时出现中心凸台残留。刀头的几何角度做了差异化设计，大规格粗车刀的主偏角设置为75度，抗冲击性能好，适合大切深、大进给的断续切削工况，刀头前面磨有断屑槽，切屑可以沿着断屑槽规则卷曲排出，不会缠绕在工件或刀架上影响加工安全；小规格精车刀的主偏角设置为90度，径向切削力小，车削细长轴时可以有效减少工件的弯曲变形，刃口做了0.1毫米左右的倒棱处理，既保证刃口锋利度，又能提升刃口的耐磨性能，精车后的工件表面粗糙度可以稳定达到Ra1.6的水平。

　　在实际生产场景中，这套车刀可以完成45号钢、40Cr等常用结构钢的外圆、台阶、端面车削加工，加工时根据工件材料硬度选择合适的切削参数，粗加工时切削速度控制在每分钟80到120米，进给量每转0.2到0.3毫米，背吃刀量2到5毫米；精加工时切削速度提升到每分钟120到180米，进给量每转0.08到0.15毫米，背吃刀量0.2到0.5毫米。刀杆尾部的倒角设计方便快速装入刀架，刀杆侧面的平面结构可以配合刀架锁紧螺栓实现可靠装夹，不会在切削过程中出现刀具移位的问题。每款车刀的刀头部分都预留了重磨余量，刀具磨损后可以在工具磨床上重新修磨刃口角度，重复使用，降低生产耗材成本。建模过程中还原了车刀的所有关键结构细节，包括刀头与刀杆的焊接接缝、断屑槽的曲面轮廓、刀杆表面的标识刻印位置，导入装配环境后可以直接模拟刀架装夹、切削走刀的运动过程，用于车床加工工艺仿真、教学演示场景时，能够清晰展示不同规格车刀的适用工况与装夹要求，帮助工艺人员快速完成刀具选型，也能让初学者直观理解车刀几何角度对切削效果的影响。
