电钻适配往复锯转换接头结构设计

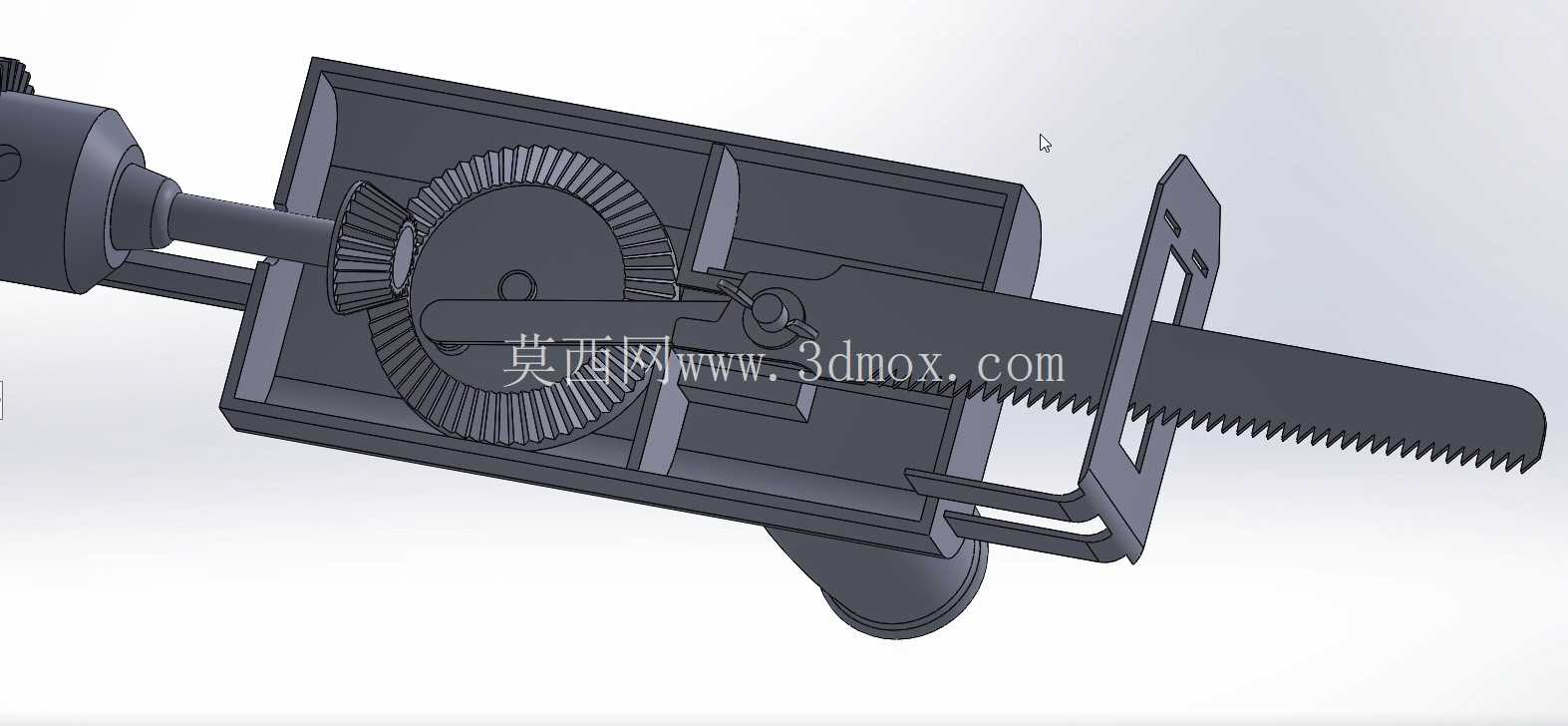

　　在日常五金加工、现场维修、家装拆改的作业场景里，经常会遇到手边只有手持电钻、却需要完成往复锯切作业的情况，单独购置往复锯不仅增加工具采购成本，外出作业携带多件电动工具也会增加负重，这类适配转换接头的设计，就是为了打通手持电钻的旋转动力输出与往复锯的直线切削动作之间的动力传递路径，让普通手持电钻无需额外改装就能快速具备往复锯切能力。从结构设计逻辑来看，这套适配机构首先要解决的是动力转换问题，电钻输出的是连续旋转扭矩，需要通过内置的偏心曲柄滑块机构，把旋转运动转化为锯条安装座的高频直线往复运动，偏心距的取值直接决定了锯条的往复行程，行程过短会导致锯切效率低下，行程过长则会增大机构运行的振动幅度，同时提升对电钻输出扭矩的要求，设计时需要匹配常规家用电钻、充电式手电钻的普遍输出扭矩区间，把往复行程控制在合理范围内，保证普通小功率电钻也能顺畅驱动，不会出现卡滞、憋停的情况。

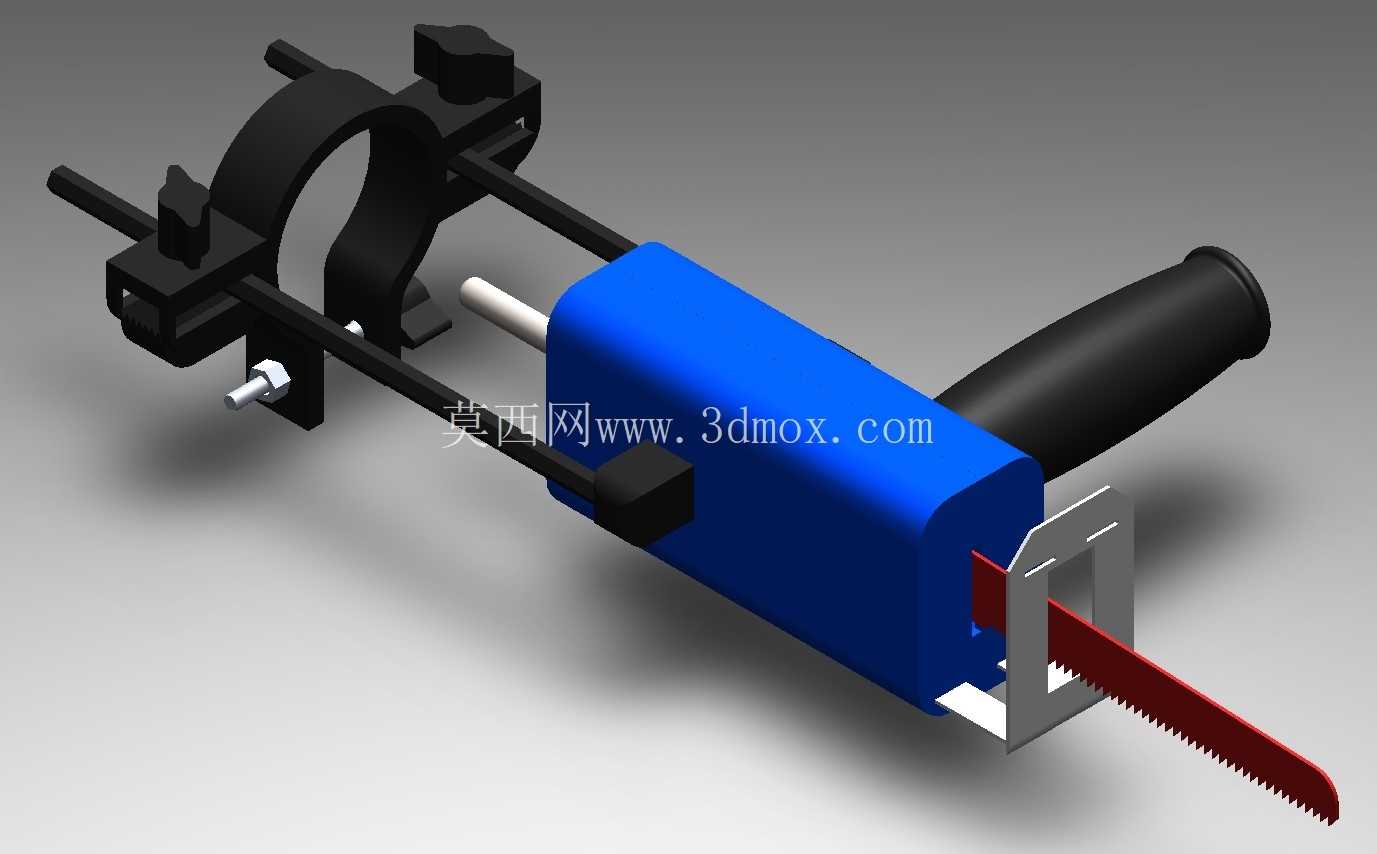

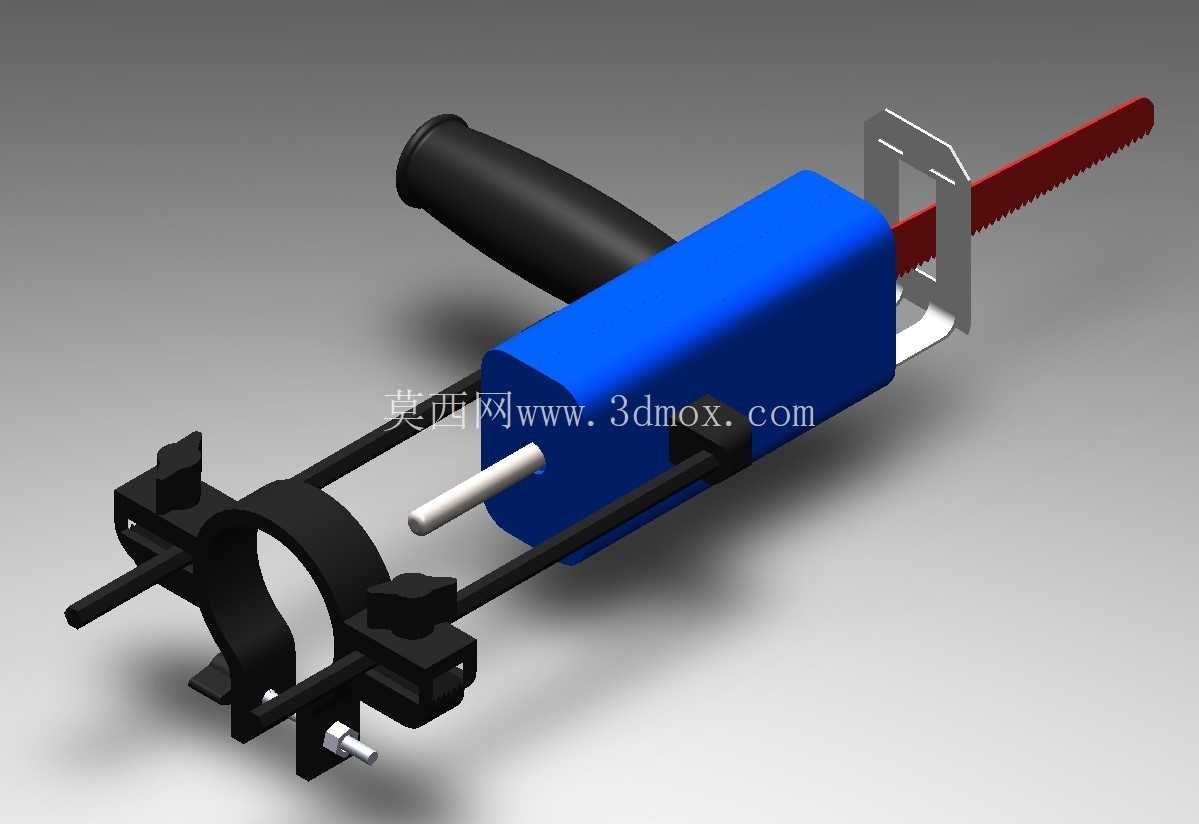

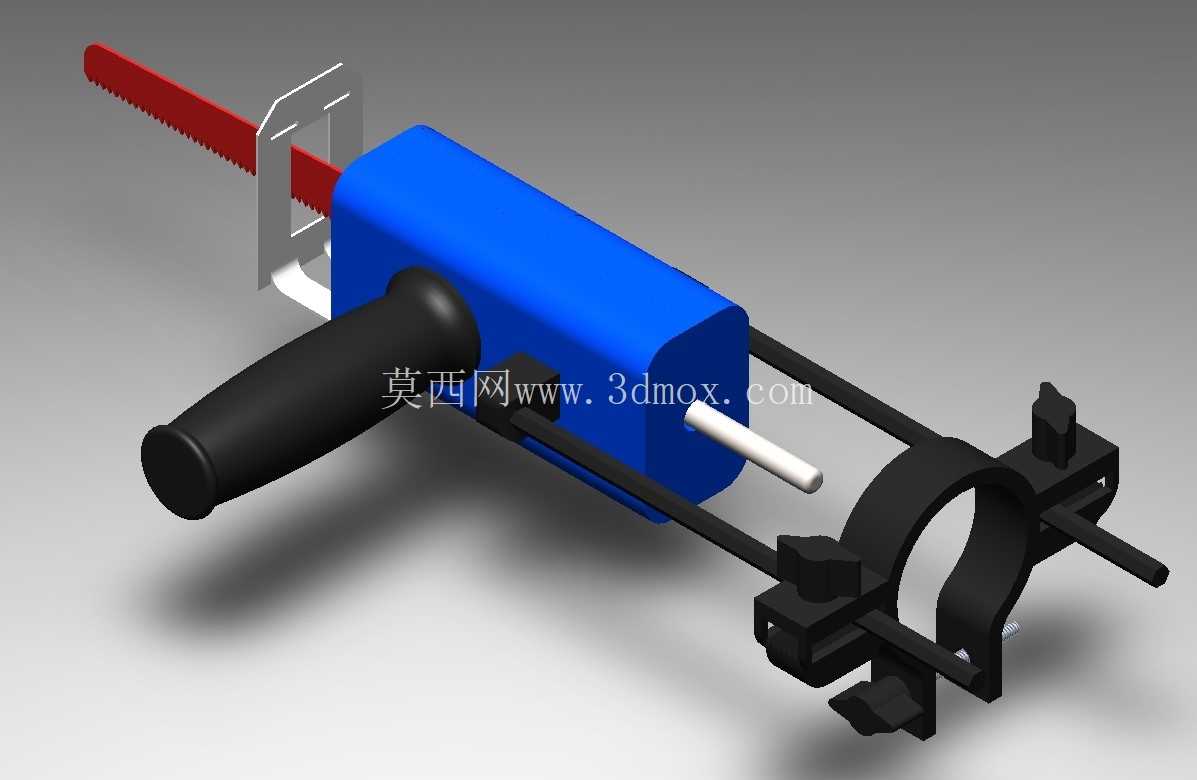

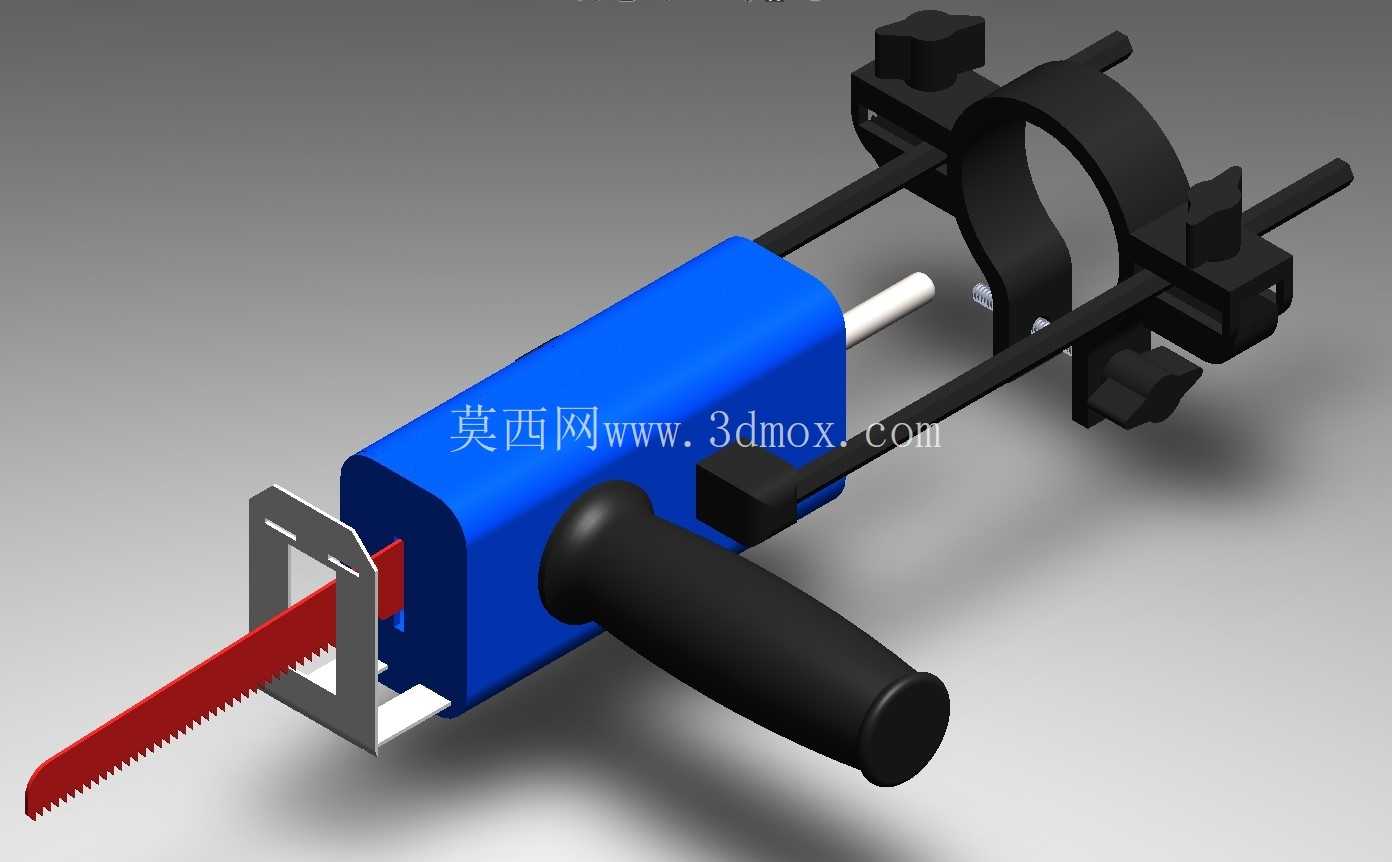

　　夹持固定部分的设计直接影响使用时的稳定性，这套接头采用环抱式卡箍结构搭配两侧的锁紧压块，能够适配不同直径的电钻钻夹头颈部，安装时只需要把卡箍套在电钻前端的固定颈位置，拧紧两侧的锁紧件就能完成固定，不需要对电钻本身做任何打孔、改装，拆装过程不需要额外专用工具，普通操作人员在几十秒内就能完成装拆转换。辅助握持手柄的位置经过人机工程校核，设置在机构主体的侧下方，作业时操作人员一只手握住电钻本身的主手柄，另一只手握住这个辅助手柄，就能稳定控制整个切削机构的进给方向，避免锯切过程中出现跑偏、跳锯的问题，手柄表面做了防滑的曲面造型，贴合手掌握持弧度，长时间作业也能降低手部疲劳感。

　　锯条安装位采用通用型往复锯条夹持结构，兼容市面上常规规格的往复锯条，不管是切割木材、塑料的粗齿锯条，还是切割金属型材的细齿锯条，都能快速锁紧固定，更换锯条时只需要扳动夹持座的锁扣就能完成拆装，不需要额外借助扳手等工具。从安装边界尺寸来看，整套适配接头装夹在常规10mm夹头的手电钻上之后，整体横向伸出长度不会超过常规往复锯的机身长度，在狭窄空间内作业时也能灵活调整角度，不会因为加装接头出现空间干涉的问题；卡箍的可调节直径范围覆盖了市面上绝大多数民用、工业级手持电钻的前端颈部尺寸，不需要针对特定品牌型号的电钻做单独适配，通用性较强。实际作业过程中，这套机构的动力传递路径经过优化，齿轮传动部分的啮合间隙控制在合理范围，既不会因为间隙过大导致运行时产生明显的旷量和异响，也不会因为间隙过小导致传动阻力增大、运行发热严重；锯条的往复运动方向与电钻主轴轴线保持平行，保证切削过程中锯条的受力方向始终沿进给方向，减少锯条侧向受力导致的断条风险。针对作业时的碎屑防护问题，锯条安装座前端设置了金属导向挡架，作业时挡架贴靠在被切割工件表面，既可以控制锯切的进给深度，也能阻挡切削过程中飞溅的碎屑向操作人员方向飞出，提升作业安全性。

　　这套适配结构的主体外壳采用高强度工程塑料材质，内部传动的曲柄、滑块、齿轮部件采用金属材质，兼顾了整体重量控制与传动结构的强度要求，整体重量控制在单手可轻松持握的区间，不会给电钻增加过多额外负重，避免长时间作业时手臂负载过大。在户外管线维修、家装现场板材裁切、金属型材下料等没有条件携带全套电动工具的场景下，只需要携带这个转换接头搭配不同规格的锯条，就能让手边的普通电钻完成原本需要专用往复锯才能完成的锯切作业，大幅提升工具的复用率，减少工具配置的冗余投入。设计过程中也充分考虑了不同操作人员的使用习惯，辅助手柄的安装角度可以根据作业需求做小范围调整，不管是水平方向锯切还是垂直方向锯切，都能调整到最舒适的握持角度；锁紧结构采用快拆式设计，即使戴着手套作业也能快速完成锁紧和松开操作，不会因为操作空间狭小出现调节困难的问题。传动部分的润滑结构做了密封设计，日常使用不需要频繁加注润滑脂，也能避免润滑脂泄漏污染被加工工件表面，适合在装修现场、设备维修等对清洁度有一定要求的场景下使用。
