标准麻花钻切削刀具三维结构设计

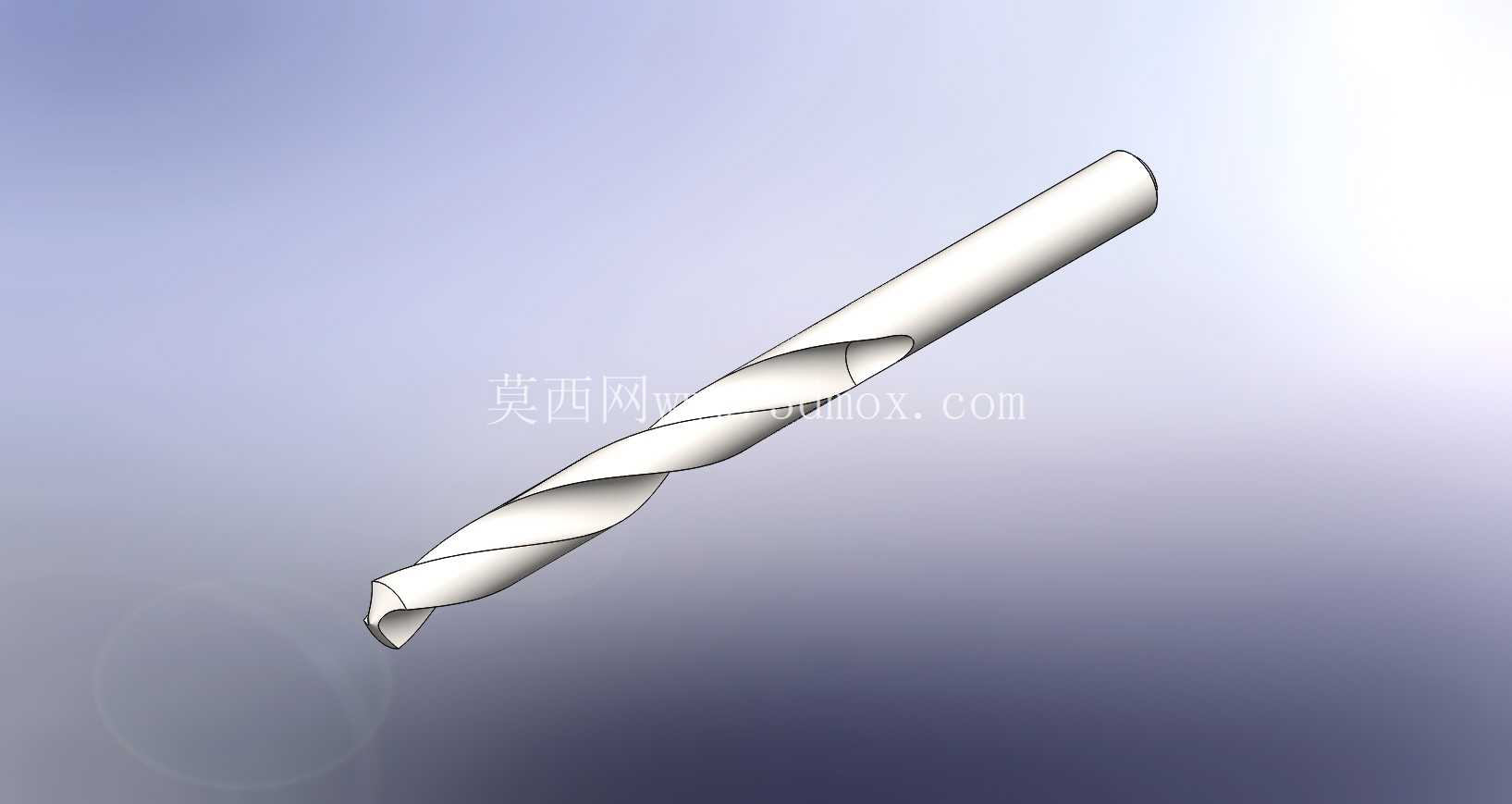

在金属切削加工的孔加工工序里，麻花钻是应用覆盖面最广的孔加工刀具，从普通台式钻床的手工钻孔作业，到数控加工中心的高精度孔位加工，再到钳工现场的配钻、扩钻工序，都能见到这类刀具的身影。这套三维结构完整还原了标准直柄麻花钻的所有核心结构特征，建模过程中严格遵循切削刀具的几何参数规范，没有做简化处理，每一处结构都对应实际加工中的功能需求。

从结构设计逻辑来看，麻花钻的工作部分分为切削段与导向段，切削段的两条主切削刃承担主要的金属切除负荷，横刃负责钻尖处的定心与初始切入，建模时特意还原了主切削刃的后角、前角渐变特征——从钻芯到外圆处，前角从负值逐步过渡到正前角，这一参数变化完全匹配实际钻头的切削受力特性，钻芯处前角为负可以增强钻尖强度，避免切入时崩刃，外圆处正前角则能降低切削阻力，提升切削流畅度。导向段的两条螺旋槽并非等宽等深设计，槽底从切削端向柄部方向逐步抬升，芯厚持续增大，这一结构是为了提升钻头整体刚性，避免深孔加工时出现钻头偏摆、折断的问题，同时螺旋槽的螺旋角参数按照通用加工场景设置，既保证切屑能够顺畅排出，也不会因为螺旋角过大导致刀具刚性下降。

直柄部分的设计严格遵循装夹适配要求，柄部直径与钻头公称尺寸保持一致，圆柱度公差控制在装夹允许的范围内，能够适配普通钻夹头、弹簧夹头等常规装夹结构，不需要额外的过渡套即可完成装夹。刃带部分的建模还原了微小的倒锥结构，从切削端向柄部方向直径有极细微的递减，这一设计能够有效降低钻孔过程中钻头与孔壁的摩擦，避免孔径扩大、孔壁刮伤的问题，同时刃带的宽度也按照标准参数设置，既能够起到导向修光孔壁的作用，也不会因为接触面积过大导致切削温度过高。

从实际应用场景出发，这类钻头主要用于实体材料上的钻孔加工，加工材料覆盖普通碳钢、铸铁、有色金属等常见工程材料，不同的几何参数适配不同的加工工况，但这套基础结构模型可以作为参数化调整的基础，后续只需要修改螺旋角、顶角、后角等参数，就可以快速生成适配不同材料、不同加工深度的专用钻头模型。建模过程中没有忽略钻尖的横刃修磨基准，实际生产中针对不同加工需求会对横刃进行修磨，这套模型保留了横刃的原始结构，方便设计人员在此基础上做修磨结构的迭代设计。

在安装边界方面，直柄结构的夹持长度需要满足钻夹头的最小夹持深度要求，模型中柄部长度预留了足够的装夹余量，避免装夹过短导致加工过程中钻头打滑、飞出的安全隐患。工作部分的长度与公称直径的比例按照标准长麻花钻设置，能够满足常规深度的孔加工需求，如果需要加工深孔，可以在这个基础模型上调整螺旋槽长度与芯厚锥度，适配深孔加工的排屑与刚性要求。另外，模型中两条主切削刃的对称度严格控制，这是保证钻孔孔径精度、避免孔位偏斜的核心要素，实际生产中如果切削刃不对称，会导致钻孔孔径偏大、孔位偏移，甚至出现钻头折断的问题，建模时通过对称约束保证了两条切削刃的角度、长度完全一致，还原了合格刀具的几何精度要求。

从结构设计的细节考量，螺旋槽的槽型采用光滑过渡的曲面设计，没有尖锐棱角，这既符合实际刀具的制造工艺——实际生产中麻花钻通过铣制或者轧制工艺成型，槽型本身就是光滑过渡的曲面，同时光滑的槽型也有利于切屑的卷曲与排出，避免切屑在槽内卡滞导致堵屑、烧刀的问题。钻芯的厚度从切削端到柄部逐步增加，增量比例按照通用标准设置，既保证了切削端的排屑空间足够，也保证了柄部方向的刚性能够承受切削过程中的扭矩与轴向进给力，避免钻头在加工过程中因为扭矩过大发生扭断。
