V型六缸汽车动力总成结构设计

　　在乘用车辆、轻型商用车辆的动力匹配场景中，V型六缸动力单元凭借自身的动平衡特性、动力输出平顺性，长期占据中大排量动力配置的核心位置，这类动力结构的三维建模工作，需要兼顾整机布置的空间约束、部件之间的装配干涉校验、运动机构的行程预留等多维度工程需求。从实际装车用途来看，这类V6结构主要负责将燃油燃烧的热能转化为曲轴旋转的机械能，为整车行驶、附属电气系统、空调压缩机等车载附件提供稳定的动力输出，相比直列六缸结构，V型布局能够大幅缩短整机的轴向长度，降低动力舱的纵向布置压力，同时让曲轴的受力更加均匀，减少高转速工况下的曲轴挠曲变形风险。在功能特性层面，该结构采用两列气缸呈V型夹角布置的形式，两侧气缸盖分别集成进排气道结构，

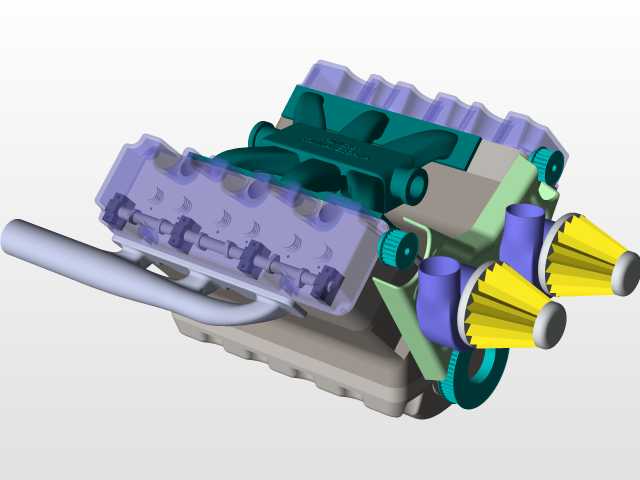

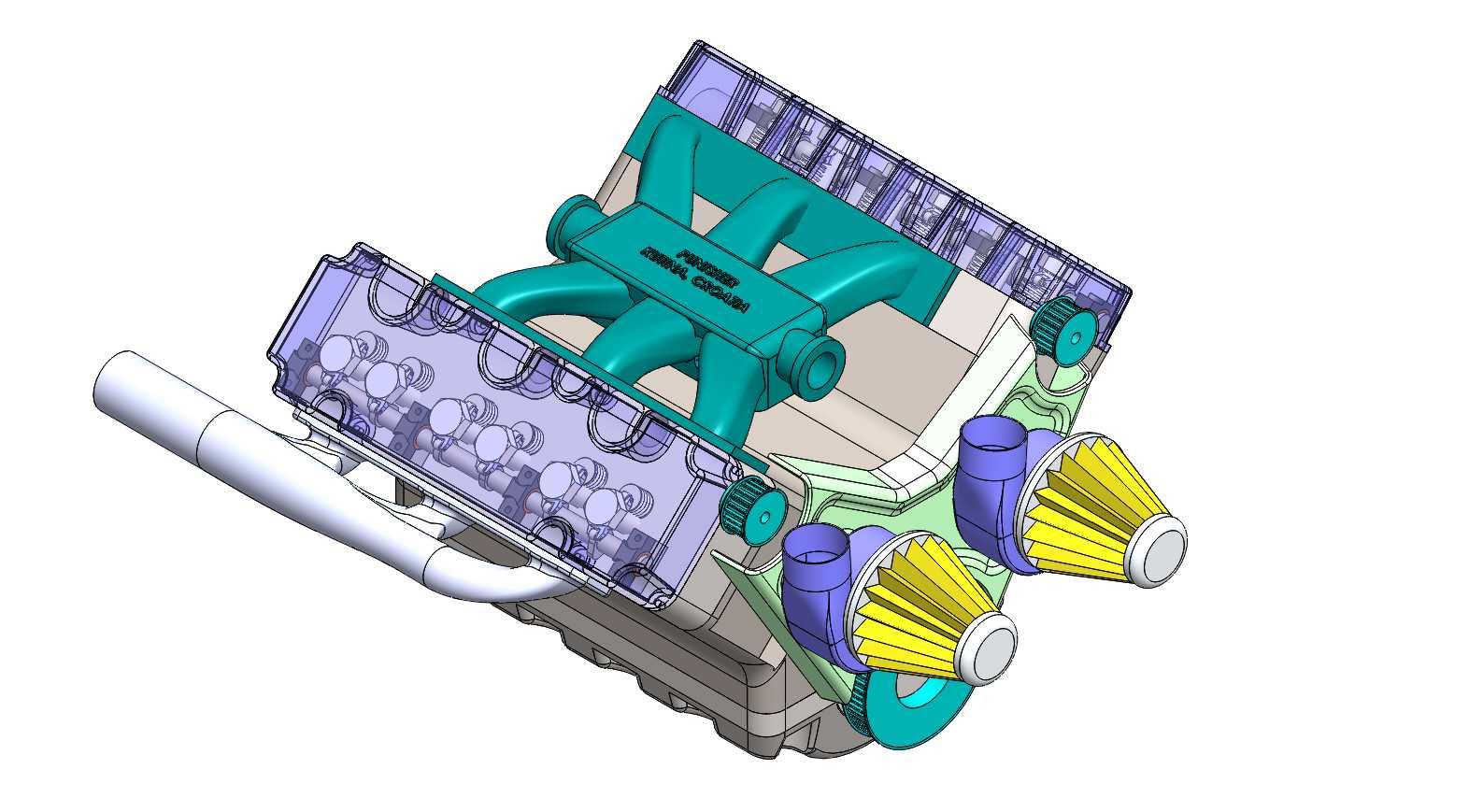

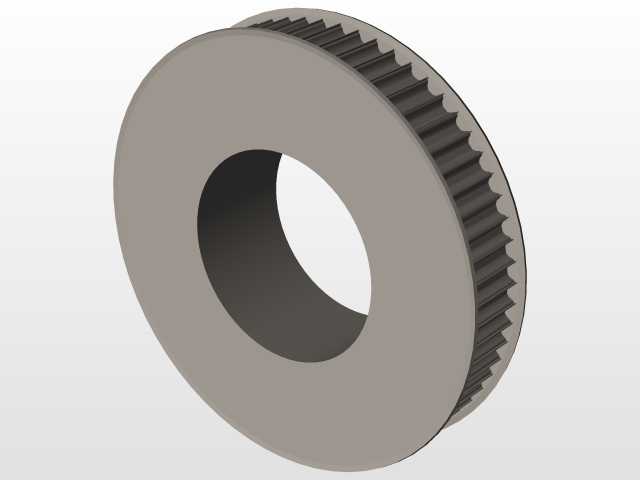

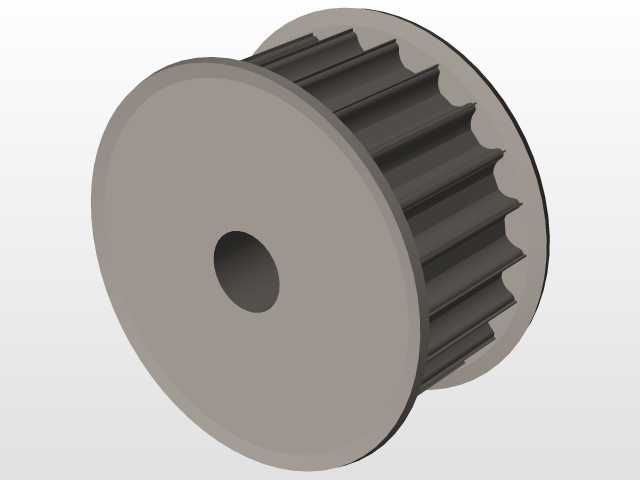

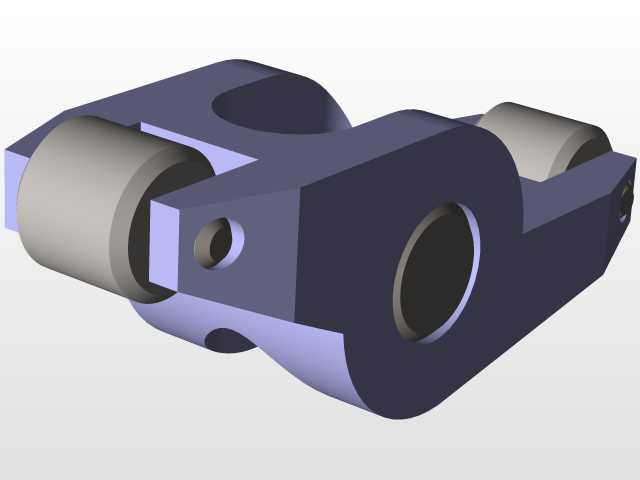

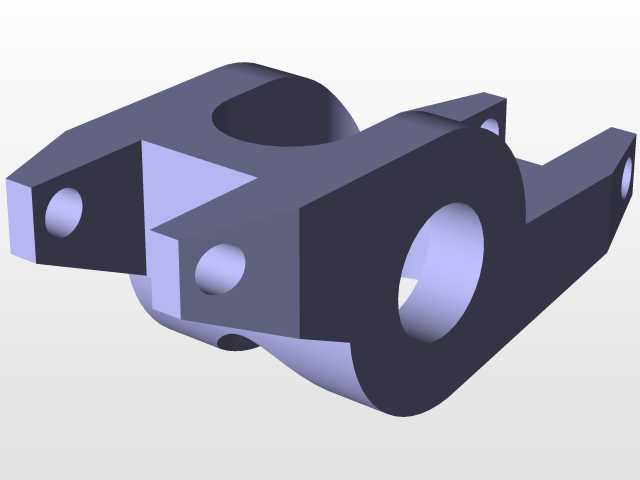

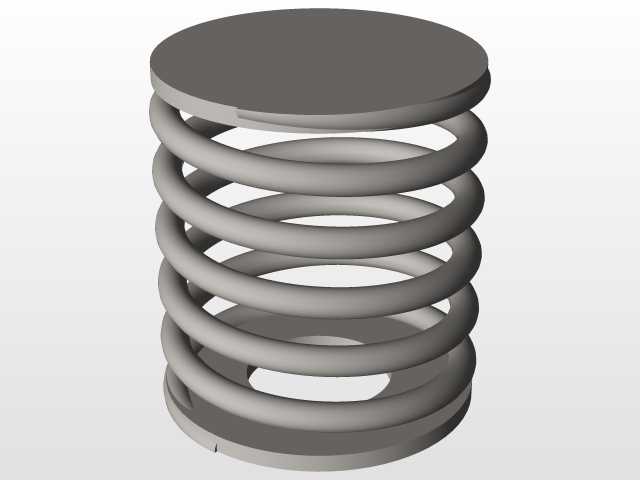

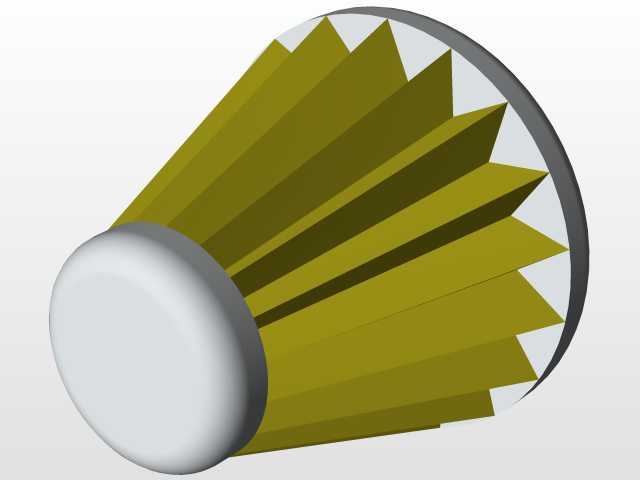

　　图中可见的紫色透明区域为气缸盖罩部分，内部预留了气门机构、凸轮轴的安装空间，青绿色结构为进气歧管总成，负责将稳压后的空气均匀分配到各个气缸的进气道，前端黄色锥状结构为带轮传动组件，用于驱动水泵、发电机等前端附件，白色管路为排气引出段，负责将燃烧后的废气导出至排气后处理系统。设计过程中首先要确定V型夹角的合理数值，夹角过小会导致两列气缸的下部空间局促，无法布置主油道、冷却水道的连通结构，夹角过大则会增加整机的宽度尺寸，超出动力舱的横向安装边界，同时抬高整机重心影响整车操控表现。建模时需要同步考虑各部件的安装定位基准，比如气缸体与气缸盖的结合面需要设置统一的定位销孔位置，保证装配时的同轴度，

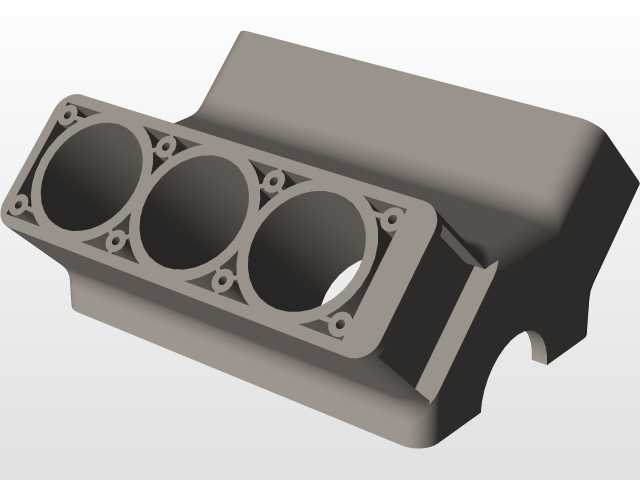

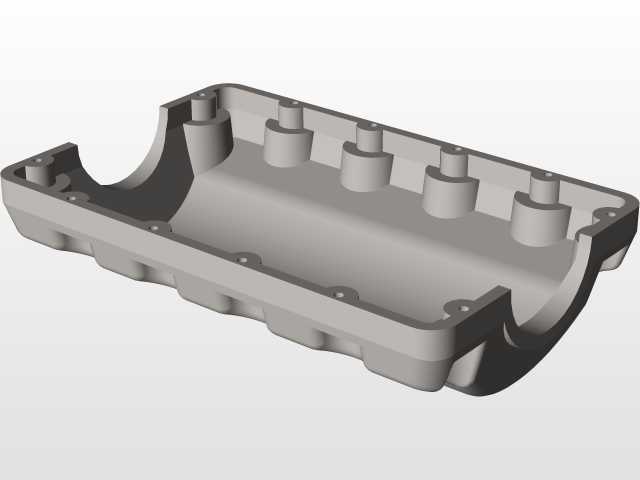

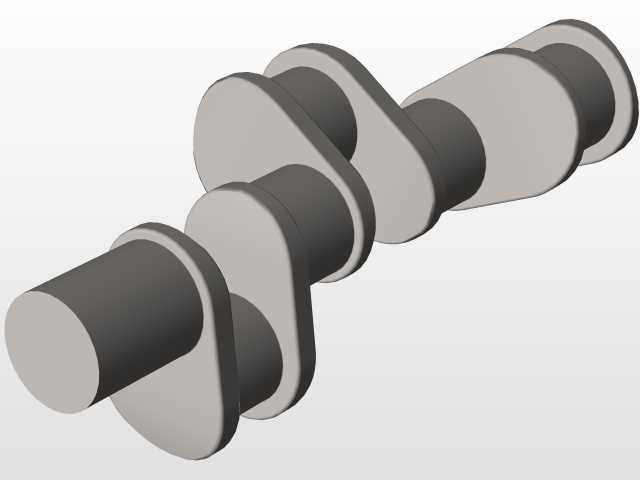

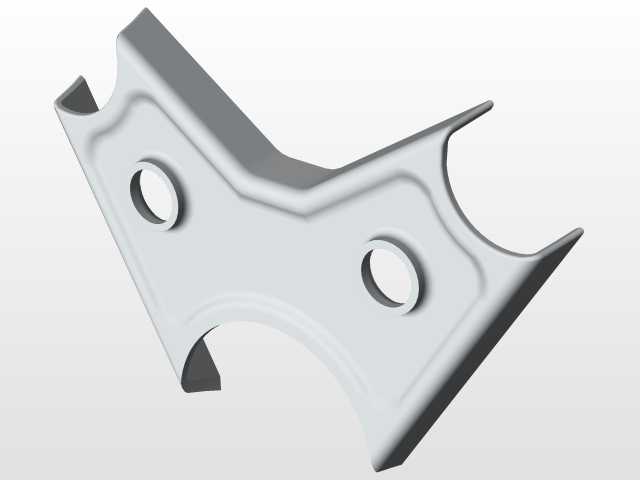

　　曲轴的主轴颈支撑结构需要对应缸体的主轴承座位置，预留轴瓦的安装厚度空间，活塞连杆组件在运动到上止点、下止点位置时，需要校验与气缸壁、气门的最小间隙，避免运行过程中出现运动干涉。外形尺寸方面，这类V6动力单元的轴向长度通常控制在500mm以内，宽度根据V型夹角的不同一般在600mm至700mm区间，高度方向需要预留机油尺、加油口盖、点火线圈的上部操作空间，保证售后维保环节的工具可达性，安装边界上需要预留与变速箱连接的飞轮壳定位面、悬置安装点的结构位置，同时在机体两侧预留发动机机脚的安装平面，保证整机能够通过悬置软垫稳定固定在副车架上，冷却系统的进出水口、机油滤清器的安装位置需要避开转向拉杆、车架纵梁等底盘部件，

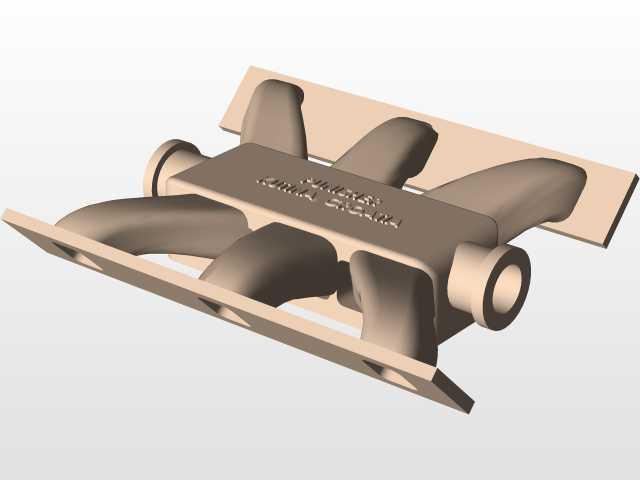

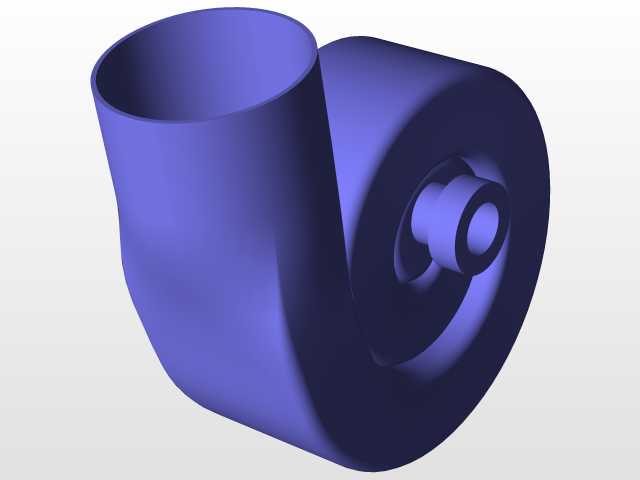

　　防止整车装配时出现空间冲突。建模过程中对进气歧管的流道走向做了等半径过渡处理，减少进气阻力，提升各气缸的进气均匀性，气缸盖内部的冷却水道采用环绕燃烧室的布置形式，保证高负荷工况下的散热效率，避免局部热点导致的爆震风险。
