摩托车悬架用螺旋弹簧液压减震结构

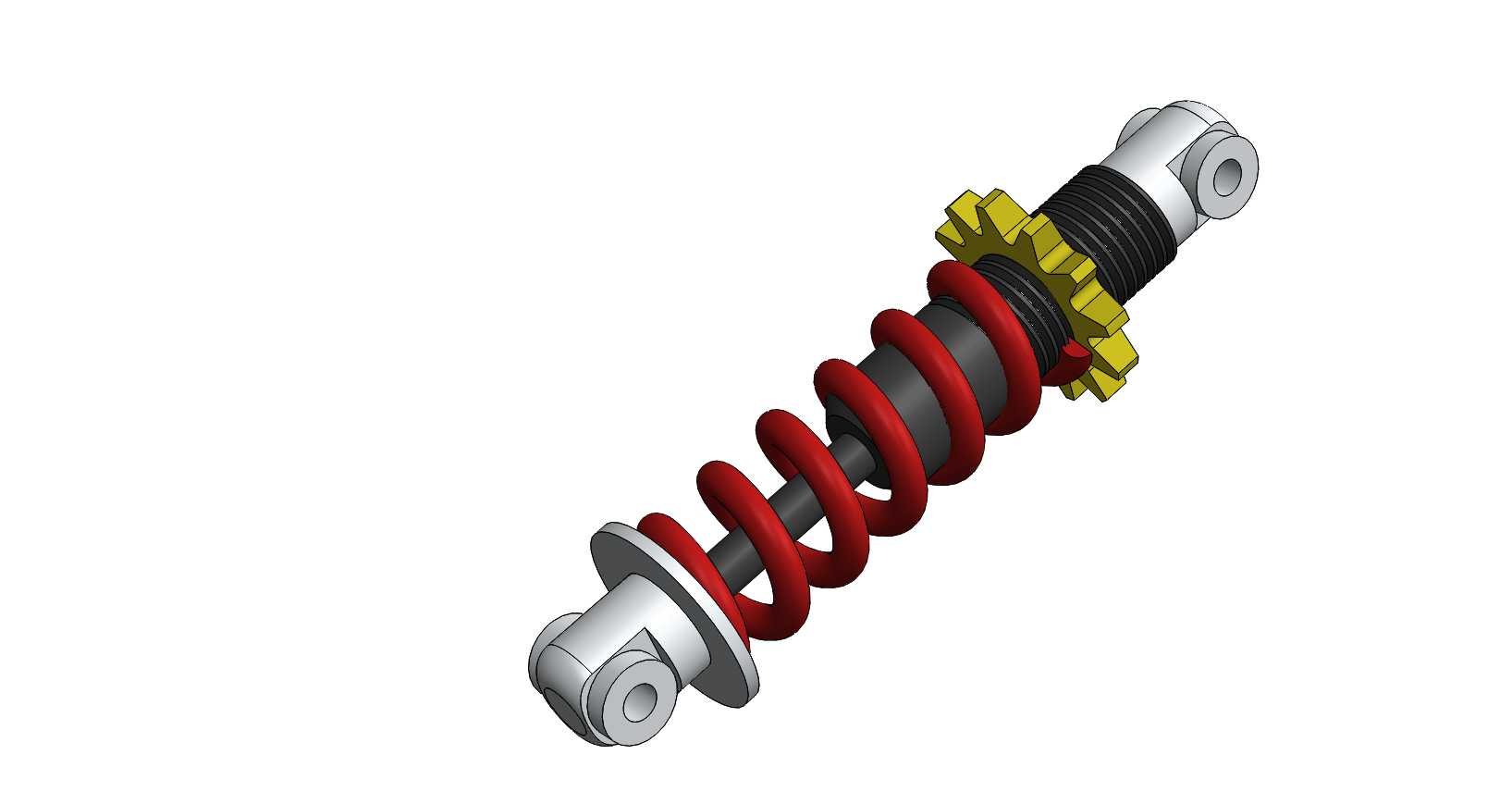

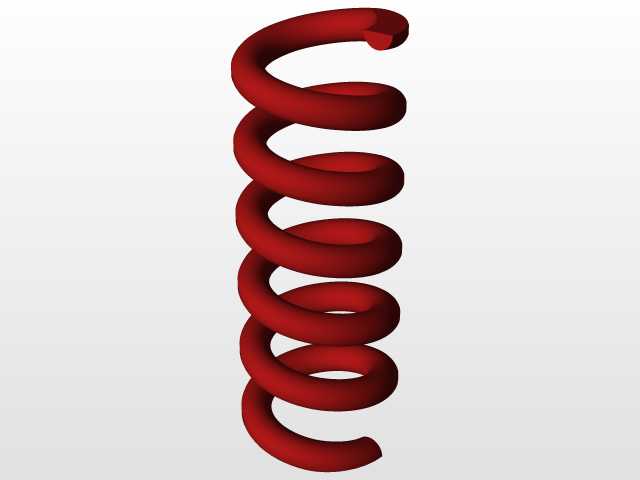

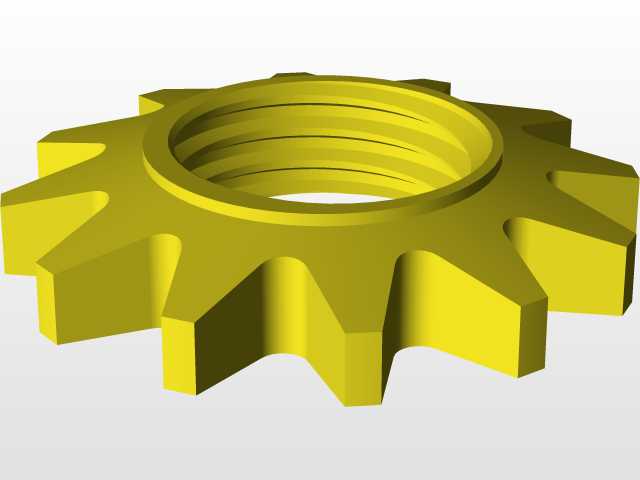

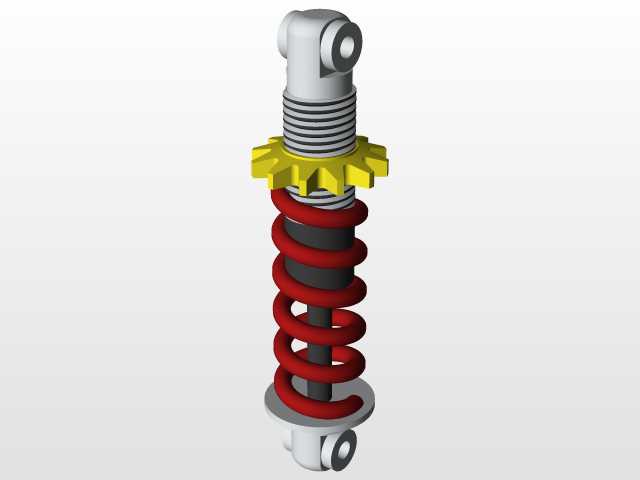

该减震结构主要适配中小排量跨骑、踏板摩托车的后悬架安装位，也可经过参数微调后用于电动两轮车、小型全地形车的悬架系统，核心作用是过滤路面传递至车架的颠簸冲击，避免轮端跳动直接传导至驾乘人员，同时在车辆加减速、过弯时提供足够的支撑刚度，抑制车身俯仰与侧倾幅度，保证轮胎与地面的有效接触面积，提升行驶操控稳定性与驾乘舒适度。从结构设计来看，该减震采用圆柱螺旋压缩弹簧与液压阻尼筒同轴布置的经典结构，阻尼筒作为核心承载内芯，两端设置带通孔的吊耳式安装接头，可通过销轴分别与车架后摇臂、车架主体铰接，适配摩托车悬架常见的摆动式安装工况；外置的红色螺旋弹簧承担主要的承载与回弹复位作用，弹簧刚度经过匹配调校，可覆盖常规单人、双人驾乘的载荷区间，弹簧上下端设置环形支撑垫片，避免弹簧工作时与阻尼筒外壁发生偏磨，同时保证弹簧受力均匀，减少应力集中点。阻尼筒中部设置黄色的预载调节齿圈，通过专用工具旋转齿圈即可调整弹簧的初始预压缩量，适配不同载荷下的悬架初始高度需求，满足不同载重、不同驾驶风格的刚度匹配要求；阻尼筒内部设置阀系结构，可在减震压缩、回弹行程中通过液压油的节流作用产生阻尼力，快速耗散弹簧往复运动的能量，避免车辆经过颠簸后出现持续的余振，阻尼特性按照摩托车常用行驶速度区间的路面激励频率做了匹配，低速压缩段阻尼偏软保证细碎颠簸的过滤效果，高速压缩段阻尼自动提升，避免过大冲击下减震触底。安装边界方面，两端吊耳的铰接孔中心距为该减震的核心安装尺寸，设计时预留了足够的销轴配合间隙公差，可适配不同厂家的同规格安装位，阻尼筒外径、弹簧外径均控制在常规摩托车后减震的安装空间范围内，不会与后轮、挡泥板、后摇臂等周边部件发生运动干涉；整体工作行程覆盖两轮车常规行驶的跳动区间，可应对城市铺装路面、乡村非铺装路面的常见冲击工况。建模过程中对弹簧的螺旋升角、阻尼筒的密封槽位置、调节齿圈的齿形参数、吊耳的铰接孔倒角都做了还原，可直接用于结构演示、装配干涉校验、改装件开发参考，也可作为同类减震产品设计的基础参考模型，帮助设计人员快速完成结构方案的搭建与参数调整。
