卧式承压储热锅炉三维结构设计

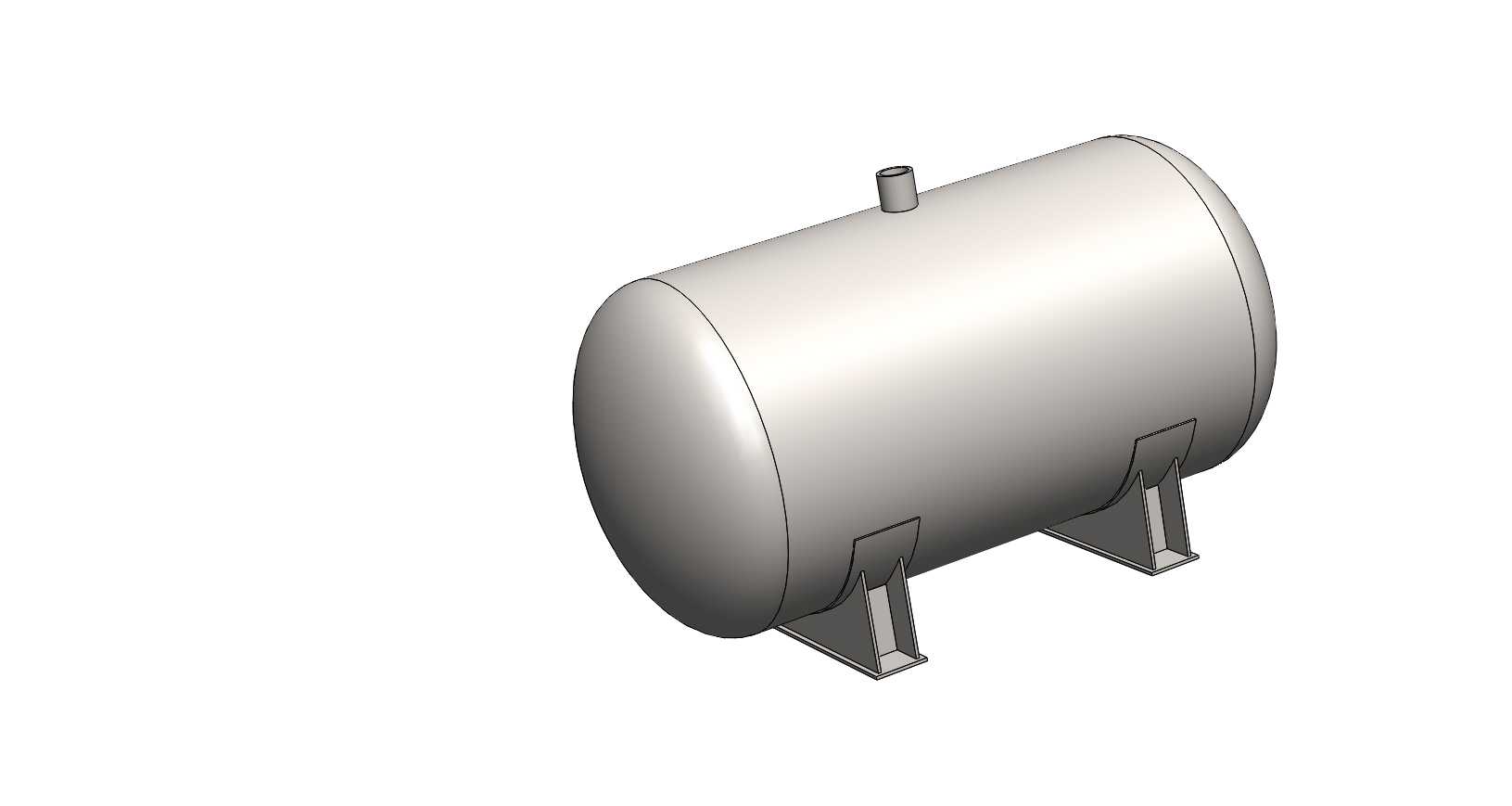

　　这款卧式承压锅炉的结构设计，核心围绕工业场景的稳定供热需求展开，在中小型生产厂区的集中供汽、商用建筑的采暖配套、食品加工线的恒温热源供给场景中，这类卧式结构的设备相比立式锅炉有着更低的安装重心，对厂房层高的适配性更强，日常运维时的顶部接口检修、罐体表面巡检也无需搭建过高的操作平台，适配多数常规工业厂房的空间条件。从结构设计逻辑来看，罐体采用标准椭圆封头与圆柱形筒身的焊接结构，这种组合形式在承压工况下的应力分布更为均匀，能避免直角衔接处的应力集中问题，筒身顶部设置的单根短管接口，是作为蒸汽输出或者安全附件的安装位，可根据实际管路走向对接外部的蒸汽输送管网或者泄压保护装置。底部的两个鞍式支座是整个设备的承重支撑结构，

　　设计时特意将支座的支撑面做了加宽处理，与罐体的接触弧度完全匹配筒身曲率，能把罐体满载时的重量均匀分散到支撑基础上，避免局部压强过大导致的基础沉降或者罐体变形，两个支座的间距经过受力核算，既保证罐体运行时的稳定性，也预留出了筒身底部排污接口的安装操作空间，不会因为支座位置不当遮挡管路对接位置。在安装边界的考量上，这类卧式锅炉的水平布置方向需要预留足够的轴向操作空间，尤其是封头端的检修空间，要满足后期开罐检查内部结垢、更换内部换热组件的操作需求，径向方向则要和周边墙体、其他设备留出足够的安全间距，满足通风散热以及管路敷设的要求。设备的筒身壁厚是根据额定工作压力核算取值，在保证承压强度的前提下控制整体重量，降低安装时的吊装难度，

　　鞍式支座上的地脚螺栓孔采用长圆孔设计，能适配设备运行时因温度变化产生的热胀冷缩位移，避免刚性约束导致的结构应力拉扯损坏焊缝。实际应用中，这类锅炉可对接不同的热源输入形式，不管是直接燃烧加热还是接入外部高温介质换热，罐体本身的储热结构都能起到缓冲热源波动的作用，保证输出的蒸汽或者热水参数稳定，减少后端用热设备的参数波动影响生产工艺稳定性。建模过程中对所有焊接衔接处都做了结构简化处理，既保留实际生产中的焊缝余量特征，也不会因为过多细节特征影响后续的工程图导出、受力仿真分析效率，各个部件的装配关系完全参照实际生产的装配流程设置，支座与筒身的定位、顶部接口的伸出长度都符合行业通用的设计规范，可直接作为同类型设备设计的参考原型，也能用于供热系统的整体布局装配校验，提前排查安装时的空间干涉问题。
