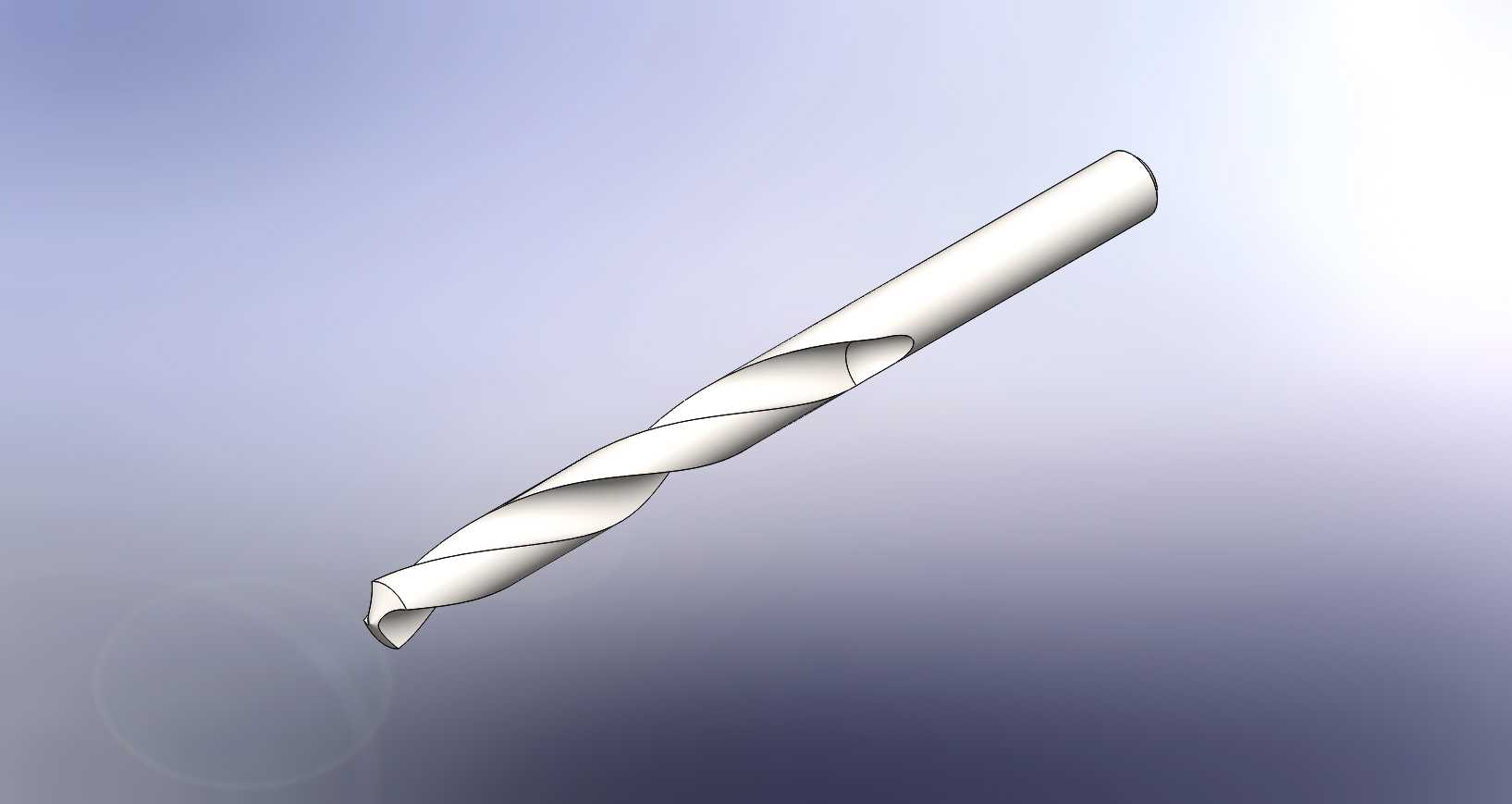

标准麻花钻切削工具三维结构设计

　　这款麻花钻是金属切削加工领域应用最广泛的孔加工刀具，日常在普通钻床、加工中心、手电钻等设备上都能见到它的身影，不管是普通碳钢工件的粗钻扩孔，还是有色金属、非金属板材的预制孔加工，都能依靠稳定的切削结构完成作业。从结构设计来看，整体采用高速钢常见的细长杆状布局，工作部分带有两条对称的螺旋排屑槽，槽型的螺旋角经过合理匹配，钻削过程中切屑能够顺着螺旋槽顺畅排出，避免切屑堵塞在孔内造成孔径刮伤或者钻头崩损。顶端的切削部分设计有对称的主切削刃、横刃以及导向棱带，两个主切削刃形成固定的钻尖角，在切入工件时能够保证定心稳定，减少钻孔初期的偏摆量；导向棱带沿着螺旋槽方向分布，在钻削进入工件后能够和孔壁贴合，起到导向修光的作用，

　　保证钻孔的直线度与孔径尺寸精度，同时减少钻杆和孔壁的摩擦阻力。尾部的直柄结构适配市面上绝大多数标准钻夹头的装夹范围，装夹时只要保证夹持长度足够，就能传递足够的切削扭矩，不会在大进给钻削时出现打滑打转的问题。在实际加工场景中，这类钻头的使用边界比较清晰，针对不同硬度的工件材料，可以通过调整顶角、横刃宽度、后角等参数来适配，比如加工较软的铝材时可以适当加大后角减少切削阻力，加工高硬度钢材时则可以适当减小顶角提高切削刃强度。建模过程中需要重点保证螺旋槽的导程一致性，两条切削刃的对称度误差要控制在合理范围内，否则实际钻削时会出现单刃切削、孔径扩大、钻头快速磨损的问题；同时钻芯部分的厚度从顶端向柄部逐渐递增，既保证了切削部分的锋利度，又能提升钻杆整体的刚性，避免深孔加工时钻杆弯曲变形。日常设备维护、工装夹具制作、钣金件加工等场景中，这类钻头都是必不可少的基础加工刀具，其结构参数的合理性直接影响孔加工的效率和最终成孔质量。
