带安装轴的纵切锯链轮传动组件结构

在金属锯切、型材下料的生产场景里，纵切设备的传动端稳定性直接决定了锯切面的平整度与连续作业的可靠性，这套带安装轴的链轮组件正是为纵切锯的动力传输环节设计的核心传动零件。日常生产中，纵切锯需要完成长条形金属型材、管材的定长纵向裁切，动力从电机输出后，需要通过传动件将扭矩平稳传递到锯片驱动端，链轮啮合链条的传动形式相比带传动不会出现打滑丢转的问题，相比齿轮传动对安装同轴度的容错率更高，更适合车间多尘、存在少量切削液飞溅的作业环境。

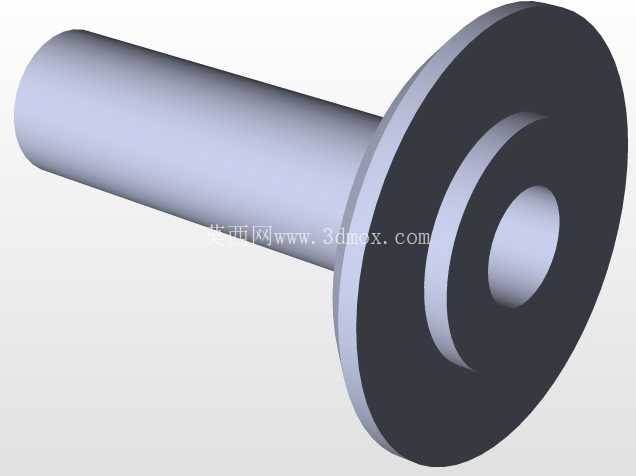

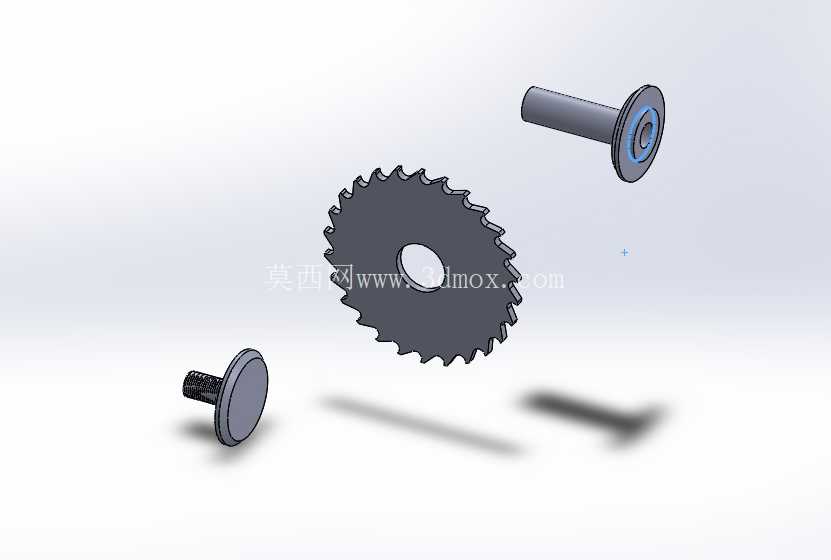

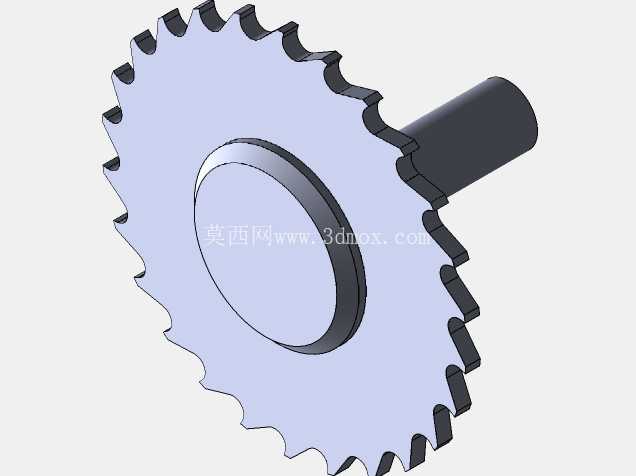

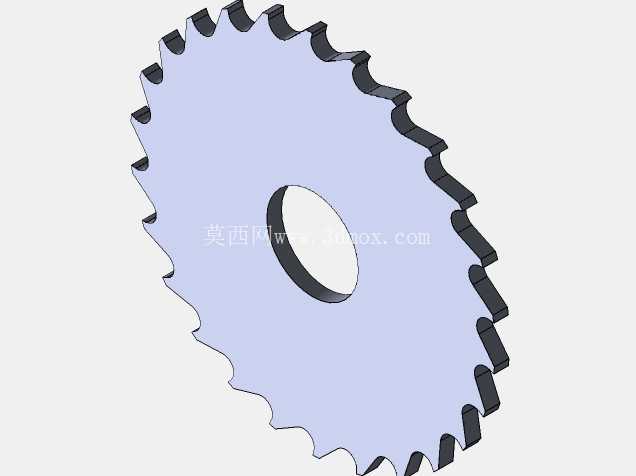

从结构设计来看，组件整体由链轮本体与一体式安装轴两部分构成，链轮轮齿采用标准滚子链啮合齿形设计，齿廓经过修形处理，啮合过程中能减少链条滚子与齿面的冲击，降低高速运转时的传动噪音，轮体中心设计有凸台结构，一方面提升了轮体自身的结构刚性，避免大扭矩传递时轮体出现形变，另一方面凸台端面可作为安装定位基准，装配时能快速抵靠到轴承内圈端面，省去了额外调整轴向间隙的步骤。配套的安装轴与链轮轮体采用同轴设计，轴段做了阶梯处理，靠近链轮的轴段直径更大，用于承受链轮传递扭矩时产生的径向载荷，远离链轮的轴段直径收窄，用于穿过轴承座内圈、安装锁紧挡圈，轴端预留的装配长度经过测算，既保证轴承安装后有足够的支撑跨距，减少轴端跳动，也不会因为轴段过长导致传动端整体结构冗余，挤占设备机架的安装空间。

实际选型装配时，需要注意这套组件的安装边界：链轮的齿顶圆直径决定了传动端的最小避让空间，机架设计时需要在链轮外围预留足够的链条运转间隙，避免链条抖动时剐蹭到机架钣金；安装轴的两个轴承位同轴度公差需要控制在0.02mm以内，否则运转时会出现轴承发热、轮齿偏磨的问题；链轮端面的跳动量需要控制在0.1mm范围内，防止链条在运转过程中出现脱链、跳齿的故障。在功能特性上，这套传动组件能适配纵切锯连续8小时以上的三班制作业需求，轮齿表面可根据作业载荷选择淬火处理，提升齿面耐磨性能，安装轴的材质选用中碳钢调制处理，兼顾轴的韧性与刚性，遇到切削过程中出现的载荷冲击时，不会出现轴段断裂的问题。

不同于标准件链轮需要自行配套加工安装轴，这套集成式的链轮轴组件在设计时就匹配了纵切锯常用的传动比参数，装配时不需要再做轴与链轮的键连接配做，链轮与轴的连接采用平键周向固定，配合轴端的锁紧螺母实现轴向定位，装配工序更简单，也减少了后期维护时的拆装难度。日常维护过程中，只需要定期在链条与链轮啮合位置加注润滑脂，检查轴端轴承的温升情况，就能保证组件长期稳定运行，不需要频繁更换易损件。在小型型材加工门店的半自动纵切锯、流水线配套的全自动切管机上，这类链轮传动组件都是动力传输环节的标配零件，其结构可靠性直接影响整台设备的稼动率，设计时充分考虑了车间实际作业的恶劣工况，没有多余的冗余结构，所有尺寸设计都围绕易装配、易维护、耐冲击的实际需求展开，既满足了传动扭矩的性能要求，也控制了零件自身的重量，降低了传动过程中的转动惯量，让设备启停过程更平稳，减少锯片启动时的抖动，提升裁切断面的加工质量。
