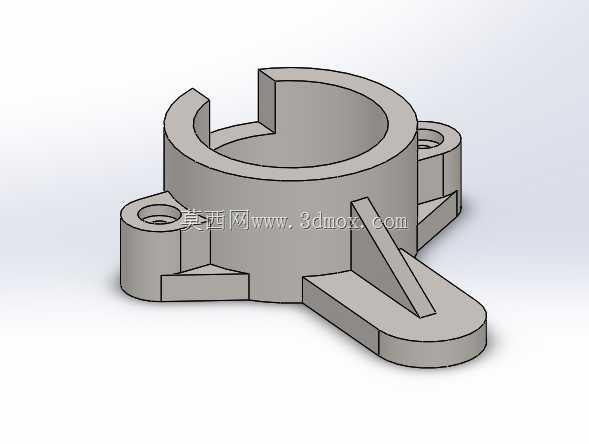

双支座铰接式机械支撑连接构件

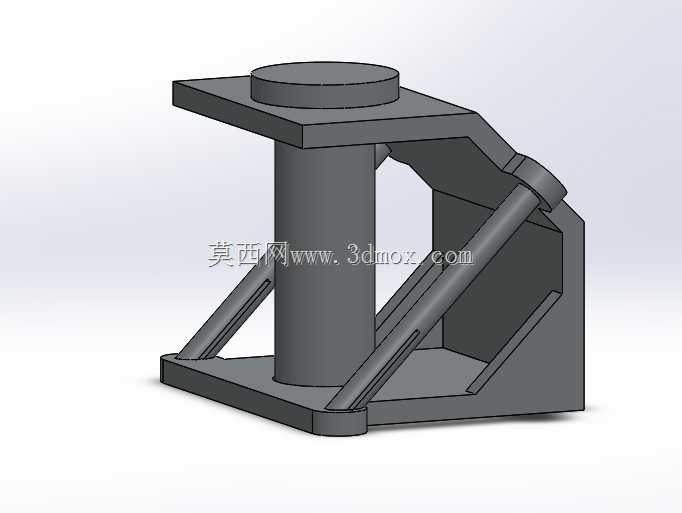

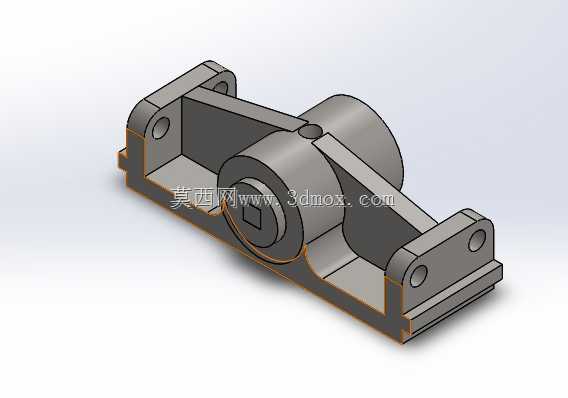

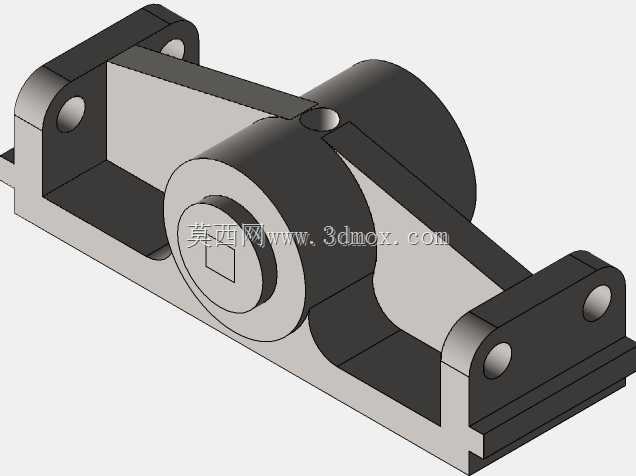

　　该类支撑连接构件常应用于中小型自动化输送线、轻工包装设备的从动辊组支撑端，也可作为小型试验台架的铰接承载座使用，核心作用是为回转类部件提供稳定的径向支撑，同时预留一定的铰接摆动余量，补偿设备运行过程中机架形变、装配误差带来的轴线偏移问题，避免回转部件出现卡滞、轴承偏磨的故障。从结构功能来看，构件中部的筒状腔体为核心承载区，可适配内嵌滑动轴套或者微型深沟球轴承，穿装直径匹配的回转轴，腔体两端的止口结构可对轴承外圈进行轴向定位，防止轴系运行过程中出现轴向窜动；两侧延伸出的带孔支耳为安装固定端，支耳上的通孔用于穿装紧固螺栓，将整个构件固定在设备机架的安装面上，支耳与中部筒体之间的三角加强筋结构，可在不额外增加整体壁厚的前提下，

　　大幅提升构件的抗弯曲、抗扭转载荷能力，避免设备启停瞬间的冲击载荷造成支耳断裂。设计过程中优先遵循了等强度设计原则，中部筒体的壁厚根据承载的径向载荷计算取值，既保证轴系支撑的刚度，避免回转轴运行时出现挠度超标的问题，又尽可能减少冗余材料的使用，降低构件整体重量；两侧支耳的安装孔中心距严格匹配常规型材机架的安装孔位标准，安装面做了铣平处理，保证装配后构件的基准面与机架面完全贴合，不会出现装配间隙导致的振动问题；筒体与支耳的过渡位置全部采用圆角过渡，避免应力集中造成的疲劳损坏，同时也适配铸造或者3D打印的加工工艺要求，减少加工过程中的应力变形问题。从安装边界来看，构件整体为对称式结构，底部安装面为平面，安装时不需要额外做适配调整，

　　两个支耳的安装孔同轴度公差控制在0.02mm以内，保证紧固螺栓穿装时不会出现别劲的问题；中部筒体的轴线与底部安装面的平行度公差控制在0.03mm/m，保证穿装后的回转轴与安装基准面平行，避免轴系运行时出现偏载；构件的整体外轮廓尺寸适配100-200mm行程范围内的小型摆动机构安装空间，安装时需要预留至少5mm的周边操作空间，方便螺栓紧固以及后期的轴承维护更换。这类构件在实际使用中，可根据应用场景的载荷大小选择不同的加工材质，常规轻载场景下可采用工程塑料注塑加工，降低成本同时具备一定的自润滑性能，中等载荷场景下可采用铝合金压铸加工，兼顾重量与强度要求，重载场景下则采用铸铁铸造成型后再做机加工，保证长期运行的结构稳定性。

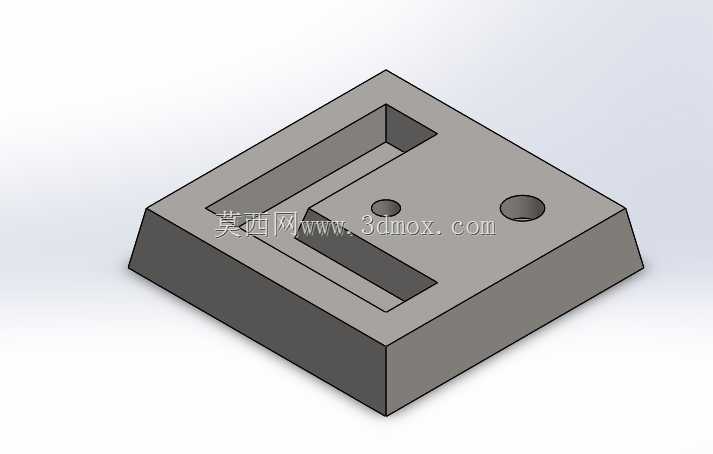

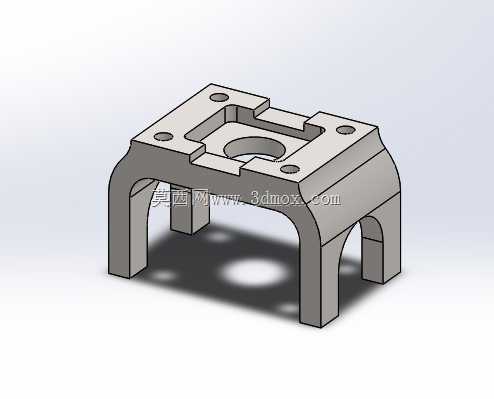

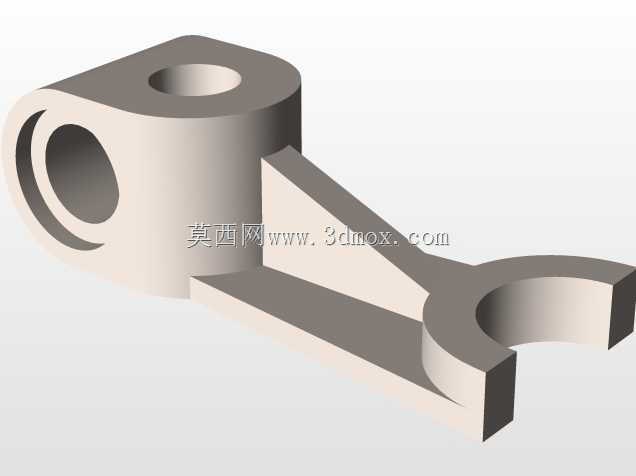

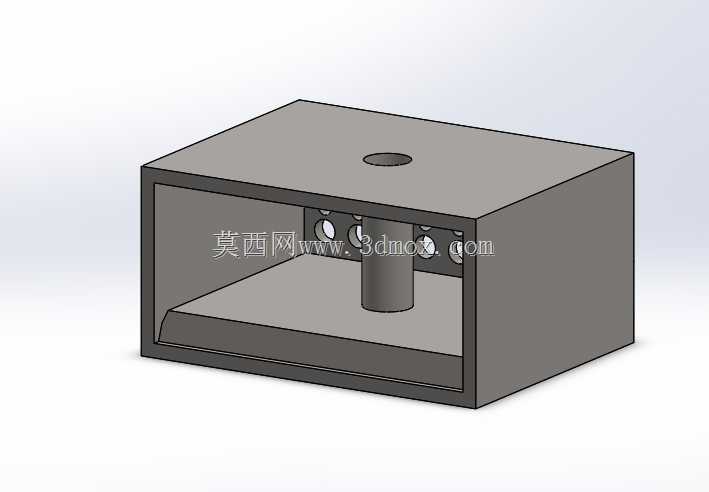

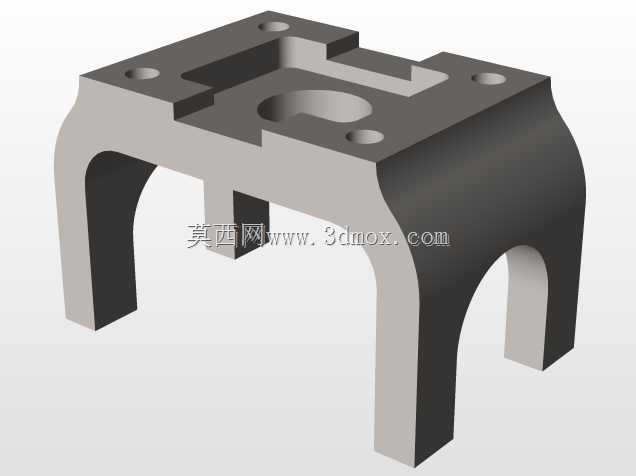

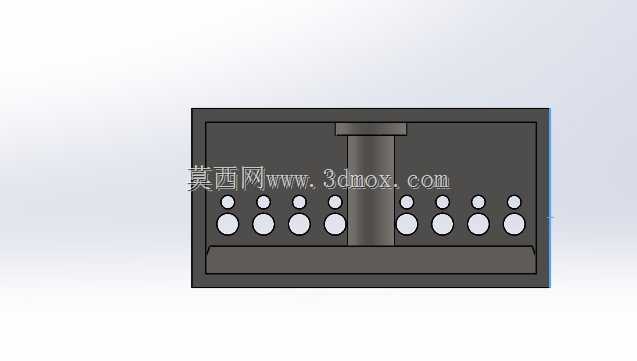

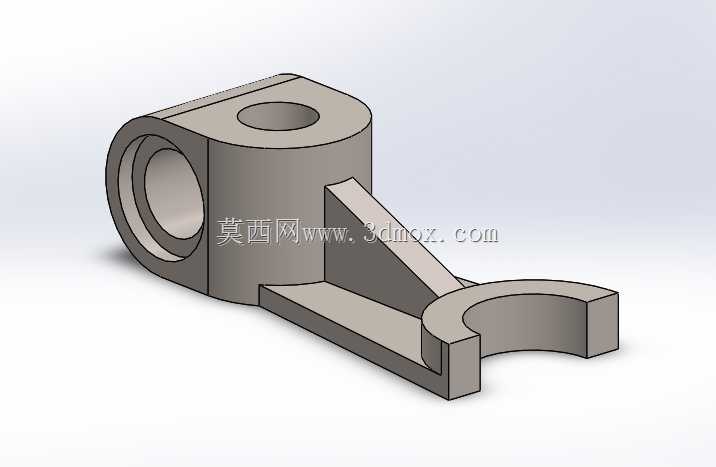

　　建模过程中需要重点关注安装孔的位置度公差、筒体的内孔圆柱度公差，以及加强筋与主体连接位置的圆角处理，这些细节直接决定了构件加工后的装配适配性与实际使用寿命，很多初学者建模时容易忽略安装面的平面度要求，以及过渡圆角的设置，导致加工出来的零件要么装配时出现干涉，要么受力时容易在应力集中位置断裂，这类基础构件的建模练习，能帮助初学者快速掌握机械设计中公差配合、工艺适配、强度校核的基础逻辑，理解结构设计不是简单的外形堆砌，每一处结构尺寸都要对应实际的功能需求与加工要求。
