带分解视图的带柄水杯注塑模具装配结构

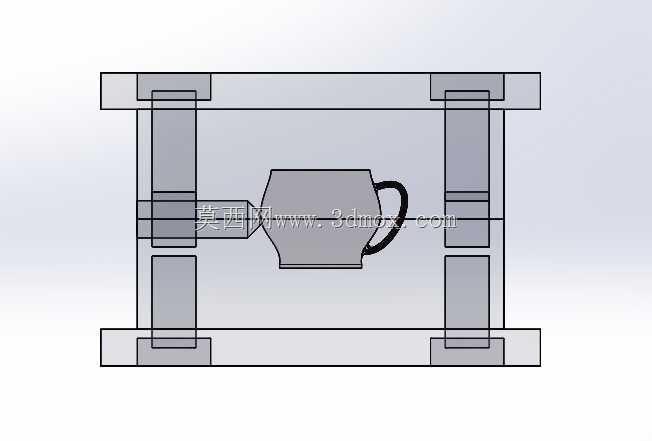

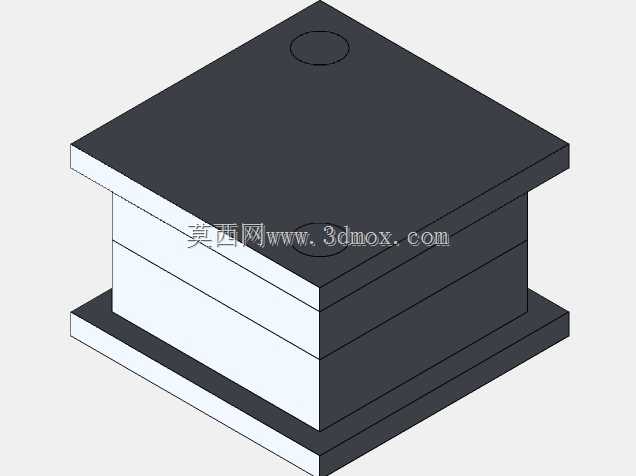

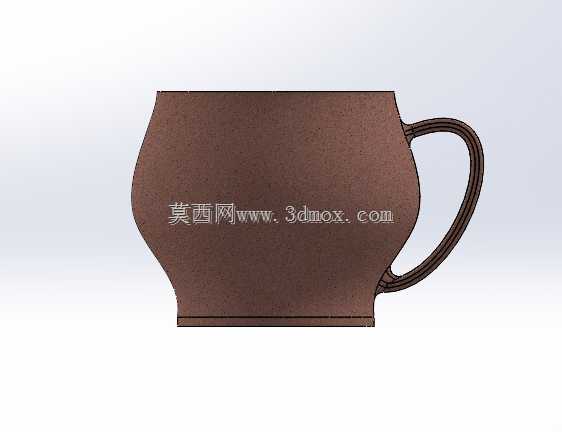

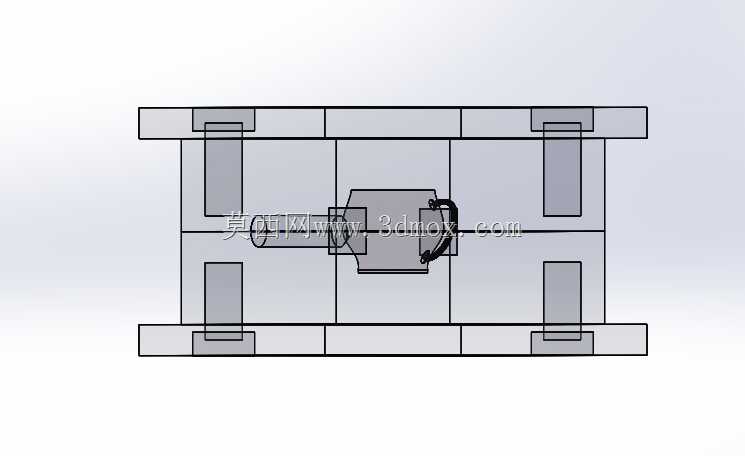

　　这套模具结构针对带把手杯类制品的注塑成型需求设计，日常在民用日用品注塑生产场景中应用广泛，可适配常见热塑性塑料的杯体成型工序，从结构布局来看采用了两板模的基础模架形式，上下模架的导柱导套对称布置在模架四角，合模时可提供精准的导向定位，避免型腔型芯出现错位偏移，保障杯体壁厚均匀性。从成型功能来看，模具的型腔部分直接成型杯体的外轮廓曲面，型芯部分成型杯体的内部空腔，针对杯体侧面的把手结构，设计中预留了侧抽芯的安装空间，避免开模时把手结构被型腔拉伤，这套装配结构同时包含了分解视图的对应装配关系，可清晰看到各模板、成型零件、导向零件的装配层级，方便生产现场的模具装配、调试以及后期维护拆件。在设计思路层面，

　　首先围绕带柄杯的成型难点做了结构适配：杯体的弧形外轮廓在型腔加工时可采用数控铣结合抛光的工艺达到表面粗糙度要求，型芯部分设计了均匀的冷却水道布置空间，可在注塑过程中快速带走热量，缩短成型周期，同时避免杯体因冷却不均出现收缩变形；模架的上下安装板预留了标准的注塑机安装螺孔位置，可适配常用吨位的卧式注塑机安装，安装边界尺寸符合常规小规格日用品注塑模的安装要求，不需要对注塑机做额外改造即可上机生产。从实际生产用途来看，这套模具装配结构可直接用于带柄水杯的批量注塑生产，成型后的制品可直接作为日常饮水杯使用，也可根据需求调整型腔表面纹理做不同外观效果的杯型生产；装配结构中各零件的配合公差均按照注塑模的常规配合要求设计，

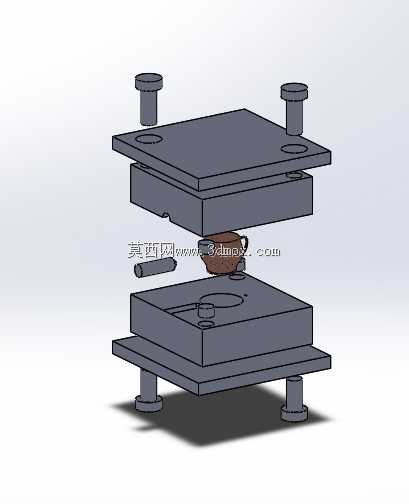

　　导柱导套采用间隙配合保障开合模顺畅，型腔与型芯的贴合面设计了足够的贴合宽度，避免注塑过程中出现飞边溢料问题。在结构细节上，上下模架的支撑柱均匀布置在型芯下方，可承受注塑过程中的注射压力，避免模架出现弯曲变形；浇注系统的位置预留了主流道、分流道的布置空间，可针对杯体的大小调整浇口位置，减少浇口残留对杯体外观的影响；顶出机构的安装空间设置在动模侧，开模后可通过顶杆平稳顶出成型后的杯体，避免顶出过程中杯体出现变形、顶白等缺陷。这套装配结构的分解视图清晰展示了每个零件的装配顺序，模具装配工人可参照视图完成整套模具的组装，不需要额外反复核对零件位置，可大幅缩短模具的装配周期；针对后期模具维护，分解视图也可帮助维修人员快速定位易损零件的位置，

　　更换磨损的型芯、型腔或者导柱导套时可快速完成拆换，减少停机维护时间。从尺寸边界来看，模架的整体长宽尺寸适配小吨位注塑机的拉杆间距，模具厚度符合注塑机的最大最小模厚要求，上机时不需要额外加装垫板；冷却水道的接口位置设置在模架的侧面，可方便连接冷却水循环管路，避免管路与注塑机的其他部件产生干涉；侧抽芯机构的行程刚好满足把手部分的脱模距离，不会因为行程过长造成模具整体尺寸过大，也不会因为行程不足导致脱模时刮伤把手表面。在成型工艺适配性上，这套模具结构可适配PP、PS、AS等常见杯用塑料的成型参数，针对不同塑料的收缩率，可通过更换型芯型腔镶件的方式调整制品尺寸，不需要更换整套模架，可降低多规格杯型生产的模具投入成本；模架的各模板之间采用定位销做精确定位，保障多次拆装后依然能保持型腔与型芯的同轴度，避免反复拆装后出现制品壁厚不均的问题。
