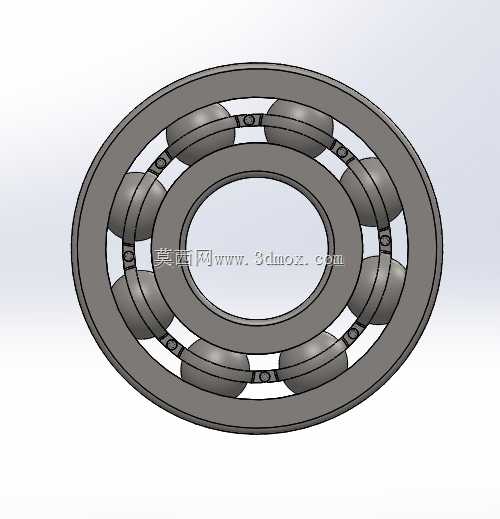

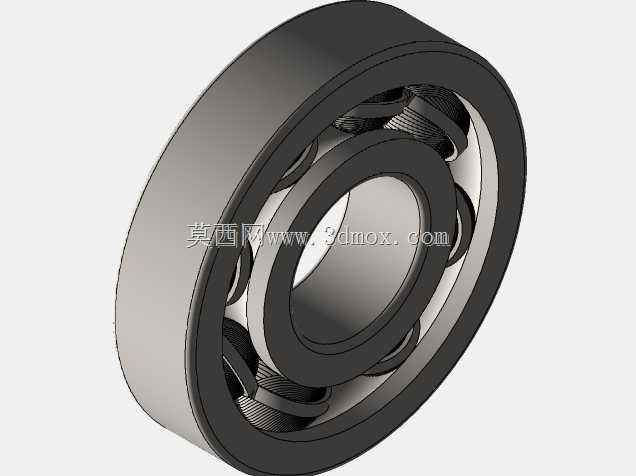

深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑构件，这款深沟球结构的滚动轴承，是工业场景中应用覆盖范围最广的一类轴承构型，从普通的民用电机、输送线辊筒，到精密机床主轴、仪器仪表的旋转轴系，都能见到这类构件的身影。不同于滑动轴承依赖油膜形成支撑的工作逻辑，这类滚珠轴承通过内圈、外圈滚道与滚动钢球的点接触配合，将轴系运转时的滑动摩擦转化为滚动摩擦，能在中等转速、中等径向载荷的工况下长期稳定工作，部分带密封结构的同构型产品还可适配粉尘、轻度潮湿的户外作业场景，无需频繁补充润滑脂即可维持较长的维护周期。

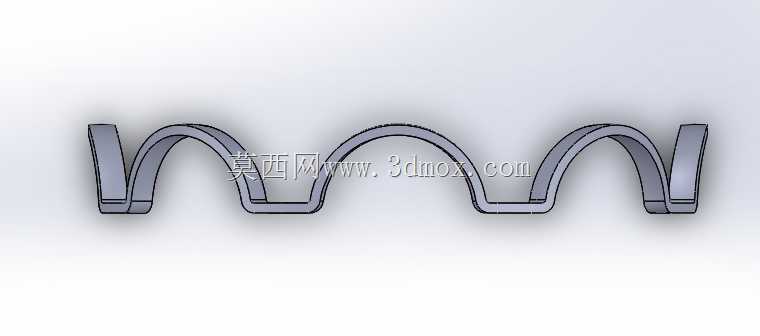

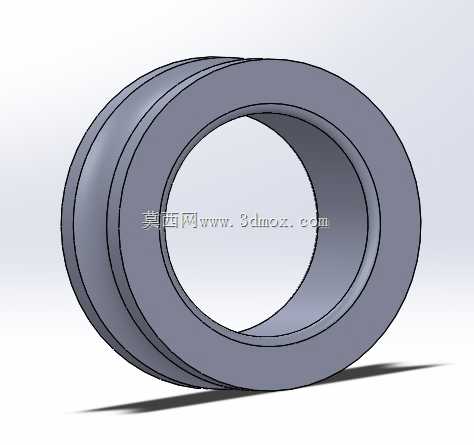

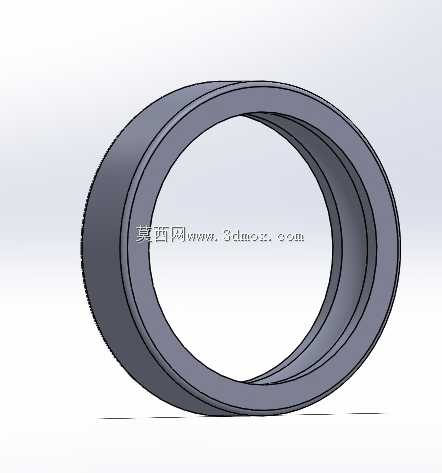

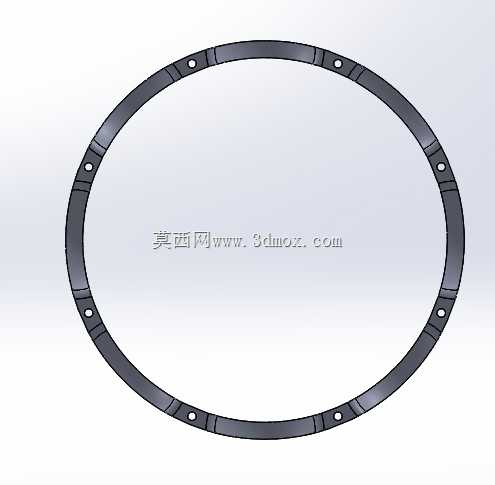

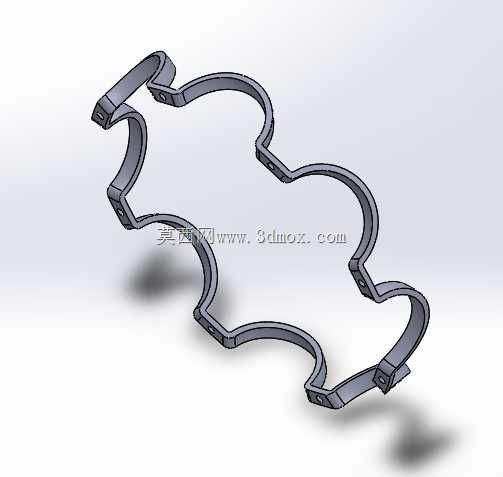

　　从结构设计的逻辑来看，这类轴承的建模核心在于滚道曲率与钢球直径的匹配关系，内圈的外滚道、外圈的内滚道曲率半径通常取钢球直径的0.515-0.53倍，既保证钢球在滚道内有足够的接触面积降低接触应力，又不会因为曲率过近导致钢球运转时出现卡滞、摩擦阻力陡增的问题。保持架采用浪形冲压结构，兜孔的间隙设计需要兼顾钢球的活动余量与限位能力，间隙过小会在轴系出现轻微挠曲时卡滞钢球，间隙过大则会导致钢球在运转过程中出现窜动，引发额外的振动与噪声。钢球的数量排布需要结合轴承的额定动载荷计算确定，在保证相邻钢球不发生接触摩擦的前提下，尽可能排布更多钢球，以提升整体的承载能力，同时钢球的等分精度会直接影响轴承运转时的跳动量，精密级应用场景下的等分角度公差需要控制在分级以内。

　　从安装边界与尺寸配合的角度来说，这类轴承的内圈与轴的配合通常采用基孔制过渡配合，过盈量根据载荷大小、转速高低调整，重载高转速场景下适当增大过盈量，避免内圈与轴出现相对滑动导致的跑圈磨损；外圈与轴承座孔的配合多采用基轴制间隙配合，方便装配过程中的调整，同时能补偿轴系受热伸长带来的轴向位移。轴承的轴向定位通常依靠内圈一侧的轴肩、外圈一侧的孔用挡圈实现，轴肩与孔挡的高度需要低于轴承内圈、外圈的倒角高度，避免装配时出现干涉，同时要保证定位面与轴承端面的垂直度，防止轴承安装后出现倾斜导致的附加载荷。在三维建模过程中，需要重点还原滚道的曲面轮廓、保持架的兜孔结构、钢球与滚道的装配位置关系，不能简单以圆柱面替代滚道结构，否则后续做装配干涉检查、运动仿真时会出现计算偏差，也无法准确模拟轴承实际的载荷分布情况。

　　在实际的设备选型应用中，这类轴承的选用需要结合轴系的径向载荷大小、转速范围、安装空间尺寸综合确定，当轴系存在少量轴向载荷时，深沟球结构的滚珠轴承也可承担一定的双向轴向载荷，无需额外增设推力轴承，能够有效简化轴系的整体结构，压缩轴向安装空间。在输送线辊筒的设计中，这类轴承通常安装在辊筒两端的内孔中，配合芯轴实现辊筒的自由旋转，低摩擦的特性能有效降低输送线的驱动功率损耗；在小型电机的转子支撑中，这类轴承的低振动、低噪声特性能够保证电机运转的平稳性，减少运转过程中的电磁噪声之外的机械振动；在仪器仪表的旋转调节机构中，小尺寸的微型滚珠轴承能够保证调节旋钮的转动手感顺滑，无卡滞、旷量，提升调节操作的精度。建模过程中对倒角、圆角等细节的还原也十分重要，轴承内外圈两端的倒角是装配时的导入结构，能够避免装配过程中划伤轴与座孔的配合表面，同时倒角处的圆角过渡能够降低热处理过程中的应力集中，提升轴承的抗疲劳寿命，这些细节结构在三维模型中都需要准确呈现，才能为后续的整机装配、工程图导出提供准确的参考依据。
