带手动杠杆的弹簧式安全阀结构设计

　　这款弹簧式带手动杠杆的安全阀，主要应用在承压类流体输送系统、工业锅炉、压力容器、压力管道以及各类需要超压泄放保护的工业管路场景中，作为系统超压工况下的最后一道机械保护屏障，其核心作用是当被保护系统内部介质压力超过设定的安全阈值时，自动开启阀瓣泄放多余介质，待系统压力回落至允许工作区间后自动回座密封，避免系统因超压发生破裂、爆炸等安全事故，附带的手动杠杆结构可支持现场操作人员在设备调试、定期校验、应急泄压场景下手动强制开启阀门，完成泄压操作或者校验阀门动作灵活性。

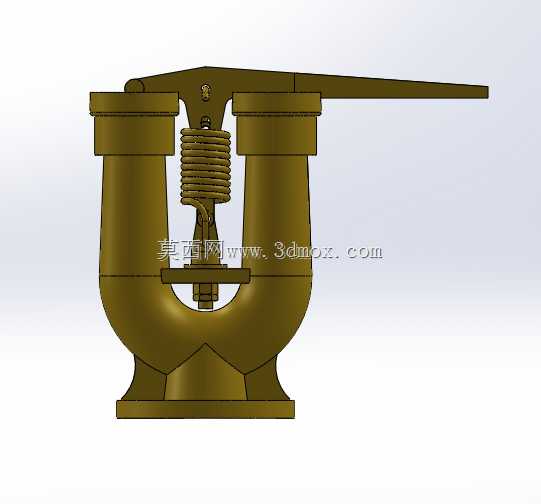

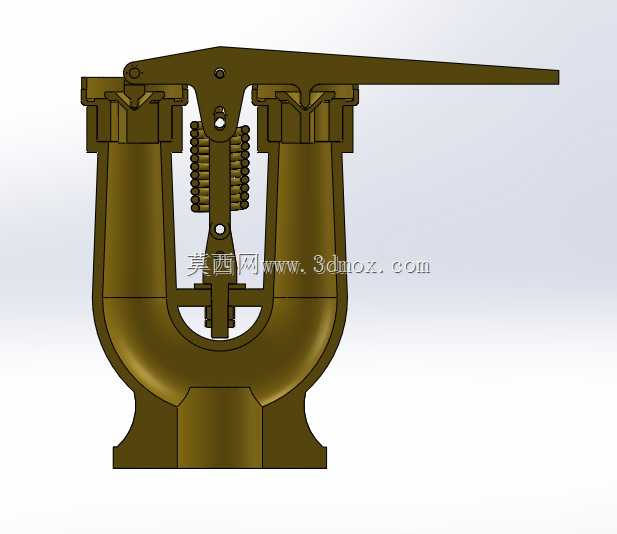

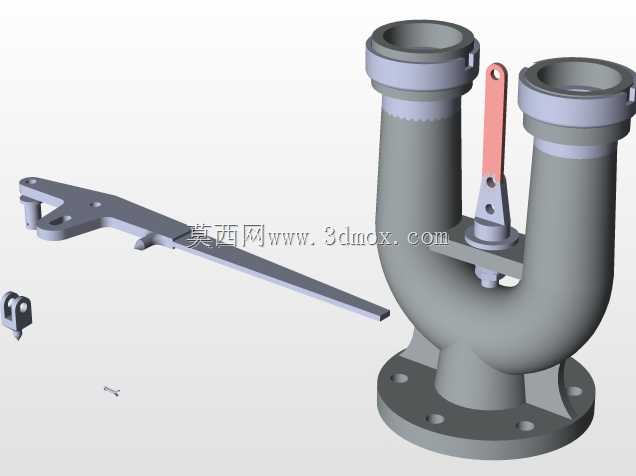

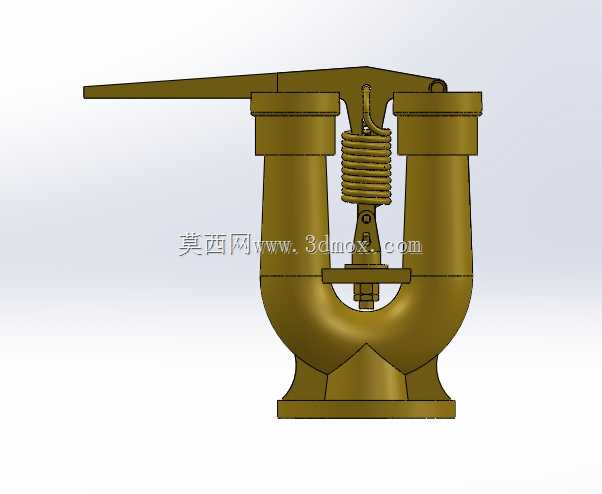

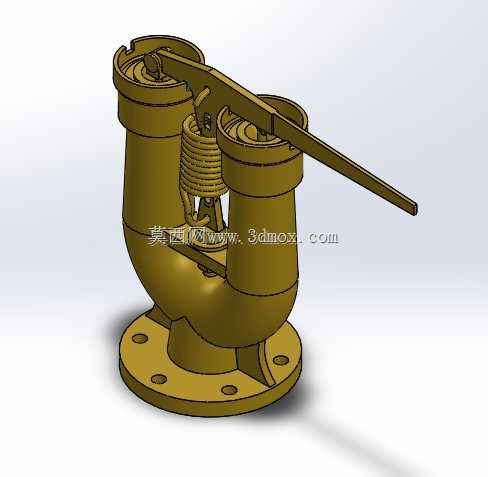

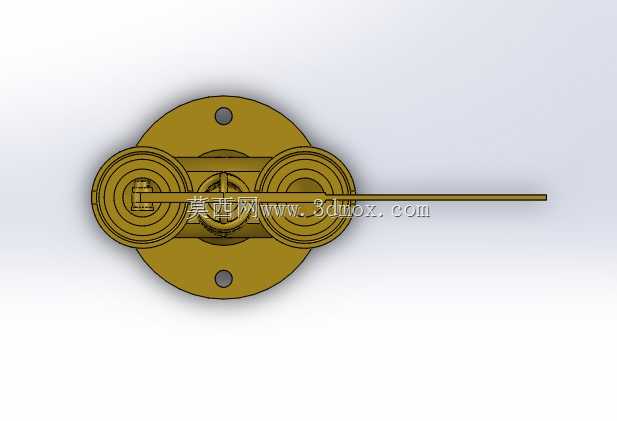

　　从结构设计逻辑来看，整体采用U型双通路阀体结构，底部为统一的法兰连接端，可直接对接在承压容器或者管路的顶部接口，阀体上部对称设置两个阀座通路，中间布置圆柱螺旋压缩弹簧作为压力加载元件，弹簧的预紧压缩量直接对应阀门的开启压力设定值，弹簧上端通过压盖与杠杆机构铰接，杠杆的支点设置在阀体顶部的支架上，长臂端延伸至阀体外侧方便操作人员施力，短臂端压紧弹簧压盖，正常工况下弹簧的预紧力将阀瓣紧紧压合在阀座密封面上，阻断介质通路；当系统内部介质压力升高，介质作用在阀瓣下方的托举力超过弹簧预紧力时，阀瓣向上位移压缩弹簧，介质从阀瓣与阀座的间隙流出，经阀体两侧的出口通路向外泄放，压力回落至回座压力值时，弹簧弹力重新推动阀瓣压紧阀座，切断泄放通路恢复密封。

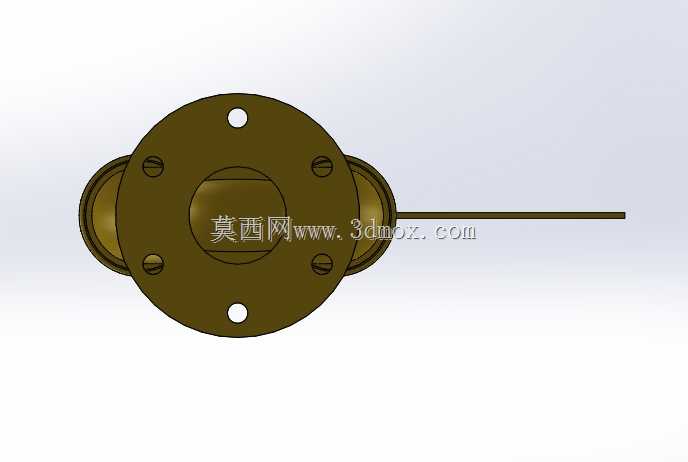

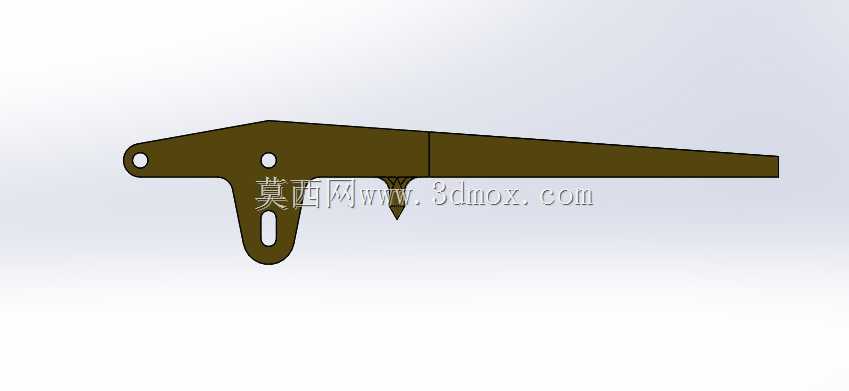

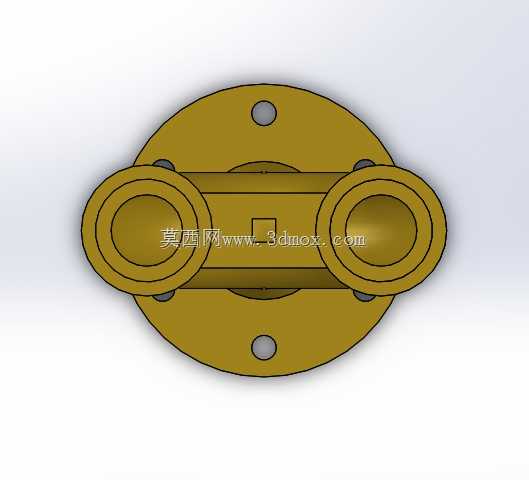

　　设计过程中首先需要明确安装边界尺寸，底部法兰的连接尺寸需要匹配常用承压管路的法兰标准，法兰端面的平面度、螺栓孔的位置度公差需要满足密封安装要求，避免安装后出现介质渗漏；阀体整体高度需要控制在常规管路顶部安装的空间允许范围内，杠杆的外伸长度既要保证手动操作时的施力力矩足够，让操作人员无需过大的力即可撬动弹簧压盖开启阀门，又要避免外伸过长导致现场通行、设备检修时发生误碰，杠杆的铰接点位置经过力矩平衡计算，确保手动操作时的力值在成年人正常施力范围内，同时不会因为杠杆自重导致弹簧预紧力出现偏移。

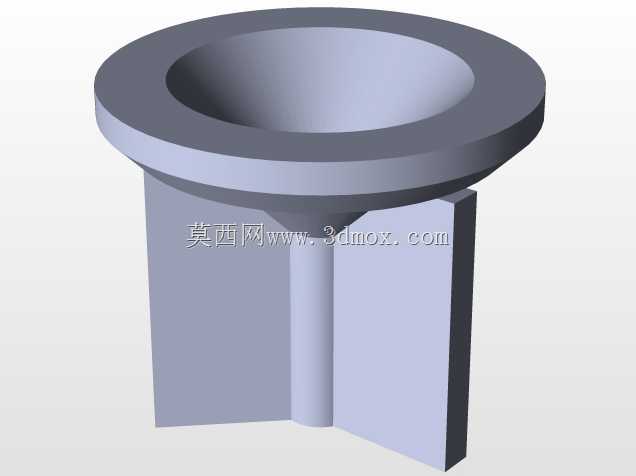

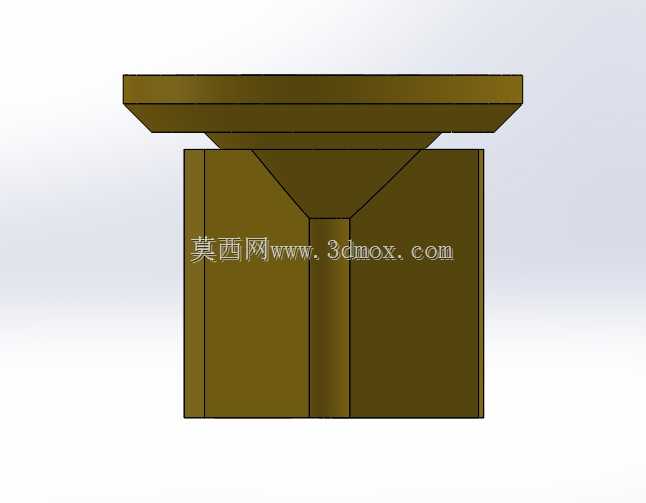

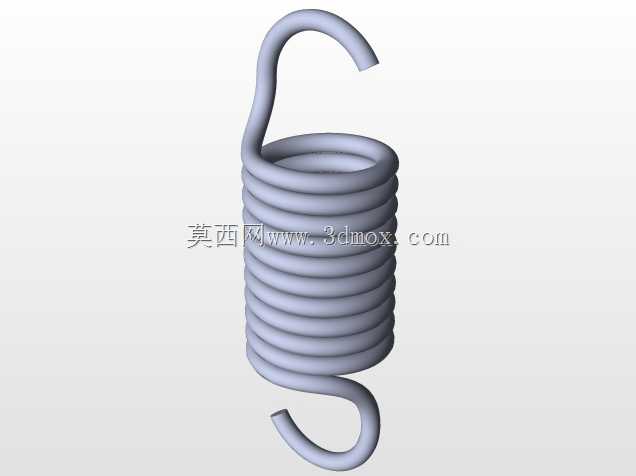

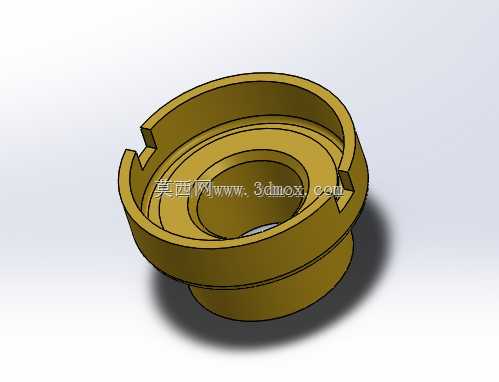

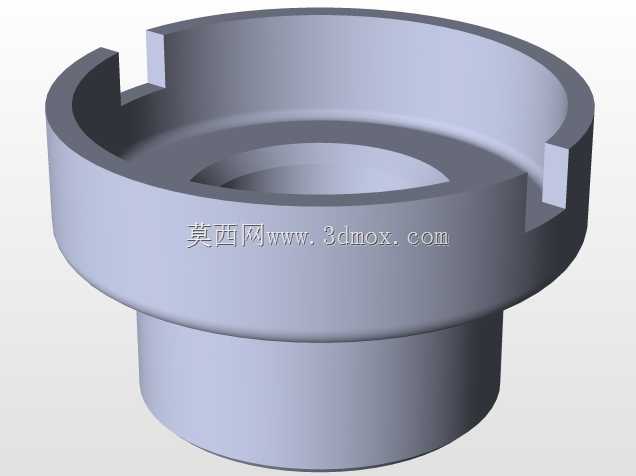

　　弹簧的参数选型是整个设计的核心，需要根据设定的开启压力、阀瓣密封面的有效作用面积计算所需的弹簧预紧力，同时匹配弹簧的刚度系数，保证阀门开启过程中弹簧压缩量增加带来的弹力增量处于合理区间，让阀门的开启高度满足额定泄放量的要求，避免阀门出现频跳、颤振等异常工况；阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的自定心效果，微小的加工误差或者安装偏移不会影响密封性能，密封面的宽度经过计算，既要保证密封比压满足介质密封要求，又要避免密封面过宽导致阀门开启时的阻力过大。

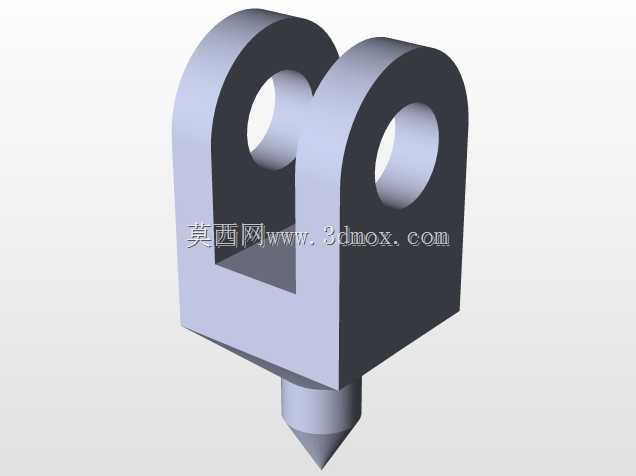

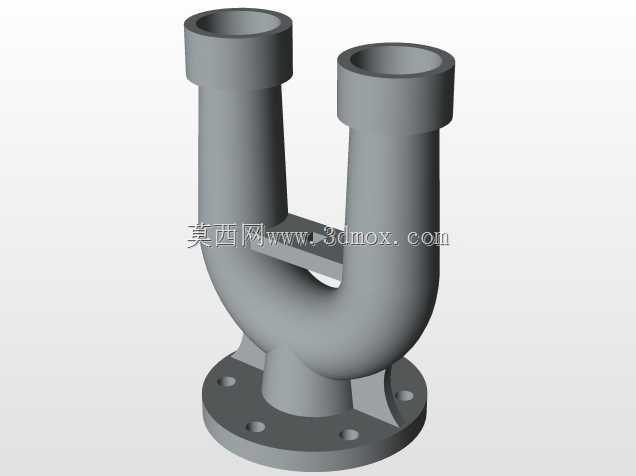

　　阀体的流道设计采用平滑过渡的圆弧结构，减少介质泄放过程中的流阻，降低高速介质对阀体内壁的冲蚀，延长阀门的使用寿命；顶部的杠杆支架采用一体式铸造结构与阀体上部连接，保证足够的结构强度，承受弹簧的弹力以及手动操作时的杠杆作用力，避免支架出现变形导致杠杆卡涩、弹簧偏斜等问题；所有运动部件之间的铰接间隙经过合理设定，既要保证动作灵活无卡滞，又要避免间隙过大导致部件晃动、密封面错位。

　　在实际选型应用中，需要根据被保护系统的最高工作压力、介质特性、额定泄放量来匹配对应规格的该型安全阀，安装时需要保证阀门竖直安装在系统的最高位置，确保介质压力能够直接作用在阀瓣下方，同时泄放口的朝向需要避开操作人员经常停留的区域，避免泄放时的高温高压介质造成人员伤害；日常维护过程中可通过手动杠杆定期活动阀瓣，避免长期处于关闭状态下阀瓣与阀座发生粘结，导致超压时阀门无法正常开启。
