金属板材冲压弯曲成型工装结构

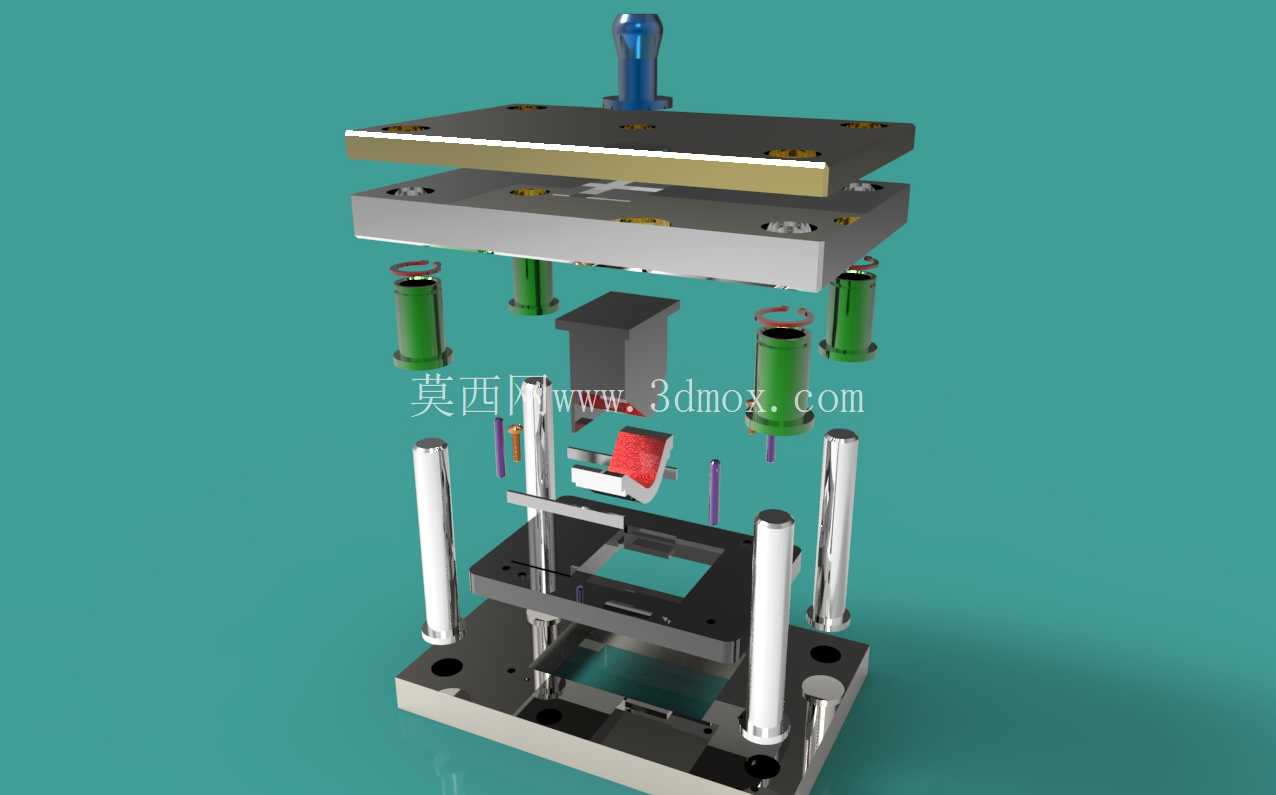

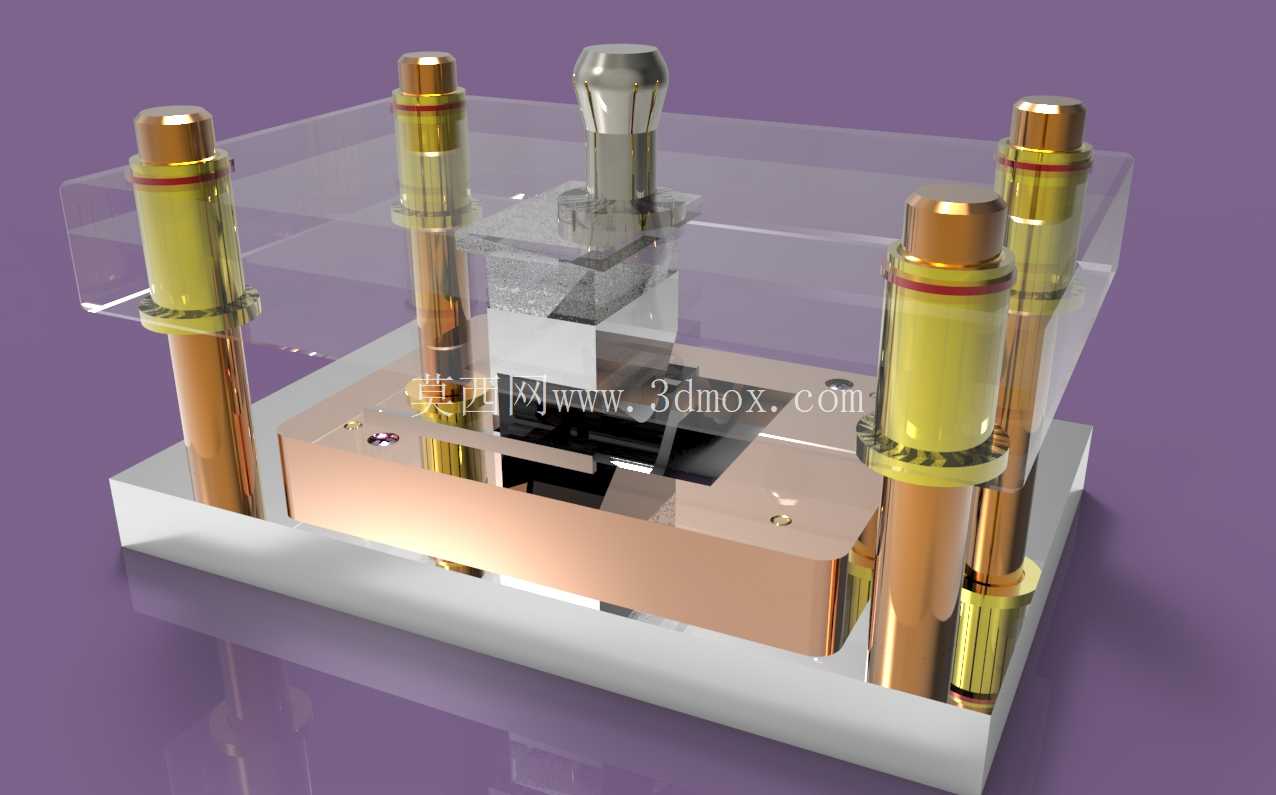

　　这套弯曲成型工装主要面向中小型钣金加工场景，适配常规冲床设备的安装接口，可完成薄金属板材的定角度弯折作业，在五金零件加工、小型结构件预制、教学实训类加工场景中都能适配使用。整套工装采用标准模架布局，上下模座通过四根独立导柱完成行程导向，导柱配套自润滑导套结构，可在连续往复冲压行程中保持稳定的对位精度，避免上下模错位导致的弯折边角度偏差、零件刮伤等常见加工问题。上模部分通过模柄与冲床滑块连接，模柄采用标准圆柱式结构，可直接适配多数常规开式冲床的滑块安装孔，无需额外制作转接法兰，降低现场安装调整的工作量。

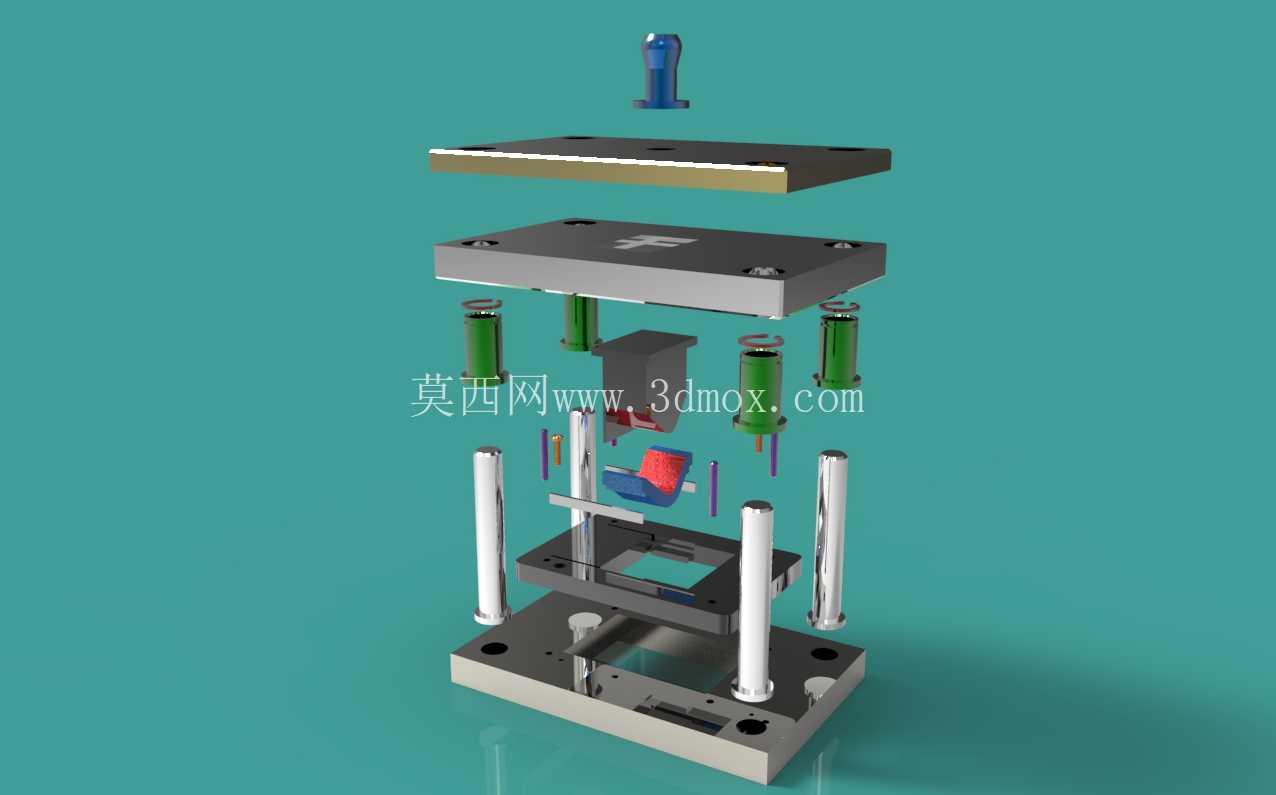

　　上模座下方依次设置垫板、凸模固定板，凸模采用整体式合金钢加工，弯折工作面做了圆角抛光处理，可避免弯折过程中在零件表面产生压痕、拉伤，凸模的安装位置通过固定板的定位槽完成精准限位，更换不同弯折规格的凸模时，只需松开固定板的紧固螺钉即可完成拆装，无需重新调整整套模架的对位精度。卸料部分采用独立弹簧卸料结构，四根矩形弹簧均匀分布在凸模四周，冲压下行时弹簧压缩，卸料板先接触待加工板材将其压紧在凹模表面，避免板材在弯折过程中出现移位、翘曲，冲压回程时弹簧回弹，通过卸料板将卡在上模的工件推出，无需人工手动取件，降低连续作业的操作风险。

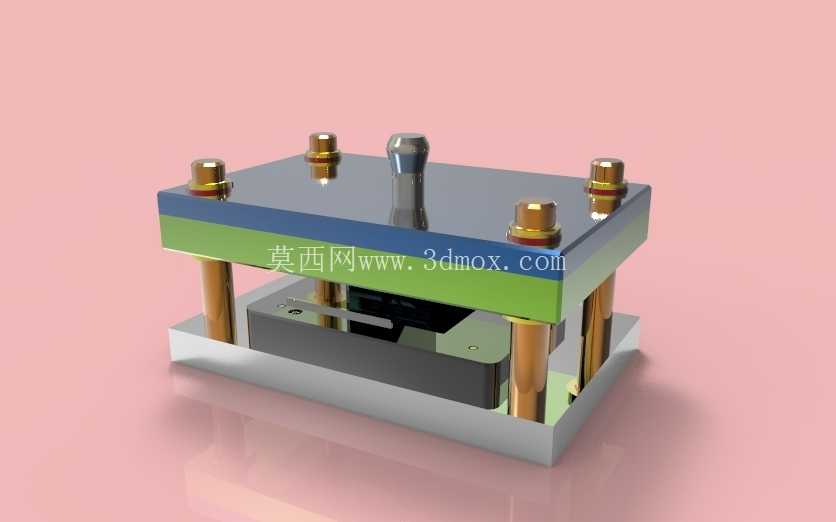

　　下模部分采用分体式凹模结构，凹模的弯折型腔可根据加工零件的弯折角度、折弯半径需求更换对应镶块，无需更换整套下模座，有效降低多规格小批量生产的工装投入成本。下模座设置了标准的T型槽安装位，可通过压板直接固定在冲床工作台面上，安装时只需调整模架与冲床滑块的同轴度，锁紧模柄紧固螺钉即可完成调试，首次安装的调试时间可控制在半小时以内。整套工装的闭合高度、开模行程均适配常规16吨到63吨开式可倾冲床的参数范围，无需对设备进行额外改造即可直接投入使用。

　　在加工适配性上，这套工装可完成0.5mm到3mm厚度的冷轧钢板、铝板、铜板的90度及指定角度弯折作业，弯折边的直线度可控制在0.1mm/100mm以内，角度偏差不超过±0.5度，可满足多数通用五金结构件、小型设备外壳配件的加工精度要求。导柱的行程设计预留了足够的安全余量，即使冲床滑块出现小幅超程，也不会出现导柱脱出导套的情况，避免模具损坏。上下模座均采用45号钢调质处理，整体刚性充足，连续冲压作业时不会出现模座变形导致的精度流失，日常维护只需定期给导柱导套添加润滑脂，检查弹簧的预紧力是否均匀即可，维护门槛较低，适合小型加工车间、实训教学场地的使用需求。凹模的定位挡板可根据待加工板材的尺寸调整前后位置，加工不同边长的弯折件时，只需松开挡板的锁紧螺钉，调整到对应刻度位置锁紧即可，无需每次作业都重新划线定位，可有效提升单件小批量加工的作业效率。整套结构没有采用复杂的气动、液压辅助组件，纯机械结构的设计故障率极低，即使在没有配套气源的加工场地也能正常使用，对使用场景的适配性更强。
