简易轴向柱塞泵结构展示三维数模

　　在液压传动系统的实际应用场景里，轴向柱塞泵是依靠柱塞在缸体柱塞孔内做往复直线运动，改变密封工作腔容积来实现吸油、压油的核心动力元件，这类元件普遍适配高压工况需求，在工程机械行走驱动、机床液压夹紧回路、冶金设备压下系统、船舶甲板机械动力单元等场景中都有大量应用，相较于齿轮泵、叶片泵，轴向柱塞泵的额定工作压力更高，容积效率表现更稳定，同时可以通过斜盘倾角调整实现排量变化，适配变量泵的工况调节需求。

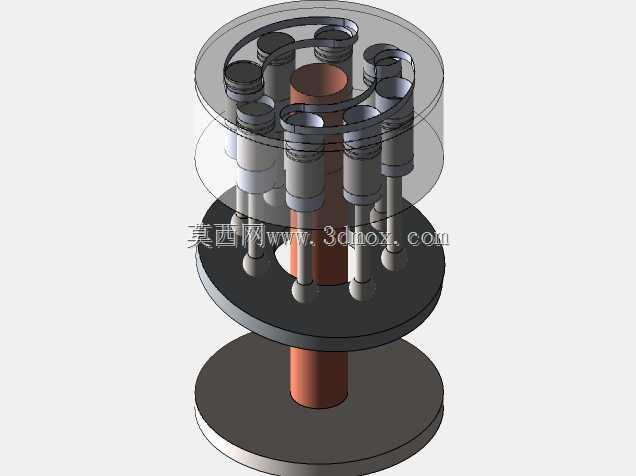

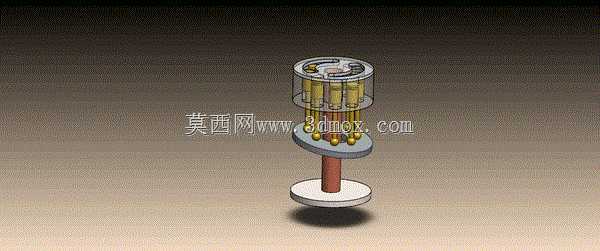

　　这个简易轴向柱塞泵的数模，还原了斜盘式轴向柱塞泵的核心传动逻辑，整体结构从下到上依次包含输入轴端、斜盘组件、缸体与柱塞组、回程盘与配流端几个核心部分，输入轴采用悬臂式支撑结构，轴端预留的安装法兰可以直接对接驱动电机或传动箱输出端，安装时需要保证输入轴与驱动端的同轴度控制在0.1mm以内，避免偏载造成轴封过早磨损。斜盘部分采用固定倾角设计，数模里还原了斜盘与滑靴的贴合面结构，滑靴与柱塞端部采用球铰连接，这种结构可以保证柱塞在随缸体做圆周运动的同时，沿柱塞孔做轴向往复运动，滑靴底部的静压油腔结构在数模中做了简化处理，实际生产中这个油腔会引入压力油形成静压支撑，降低滑靴与斜盘之间的摩擦磨损。

　　缸体部分的柱塞孔沿圆周均布，数模中设置了7个柱塞单元，这个数量的柱塞排布可以让输出流量的脉动率控制在较低水平，相比5柱塞结构流量脉动降低约40%，相比9柱塞结构加工难度更低，兼顾了性能与工艺性。柱塞与柱塞孔的配合间隙在建模时参考了常规液压元件的配合公差，单边间隙控制在0.01-0.02mm区间，既可以保证柱塞往复运动的灵活性，又能控制间隙泄漏量在合理范围，保证容积效率。回程盘部分采用碟簧预紧结构，数模中还原了回程盘与滑靴的卡接结构，这个结构的作用是保证在吸油行程中滑靴始终贴合斜盘表面，避免出现脱靴造成的吸空、撞击问题。

　　从安装边界来看，这个简易结构的轴向柱塞泵整体径向最大尺寸集中在缸体外圆位置，轴向尺寸从输入轴轴端到上端配流端盖的总长度可以适配小型液压站的安装空间，进油口与出油口分别布置在配流端盖的对应位置，安装时需要注意油口的通径匹配，进油口流速建议控制在1.5m/s以内，避免吸油阻力过大造成气蚀，压油口流速可以控制在3-5m/s区间，适配常规液压管路的压损要求。

　　设计思路上，这个数模没有做过多的工艺细节冗余，重点突出轴向柱塞泵的运动传递逻辑，对于结构设计从业者来说，可以通过这个数模快速理解斜盘式柱塞泵的工作原理：当输入轴带动缸体旋转时，柱塞在斜盘的约束下，在半周范围内逐渐伸出柱塞孔，密封工作腔容积增大完成吸油，在另外半周范围内逐渐被压入柱塞孔，密封工作腔容积减小完成压油，配流盘的腰型槽分别对应吸油、压油区域，保证高低压油腔的隔离与油液的有序输送。在实际的选型应用中，这类固定排量的简易轴向柱塞泵适合对成本敏感、工况稳定的中高压液压系统，不需要复杂的变量调节机构，结构可靠性更高，维护难度更低。

　　建模过程中对各运动部件的干涉情况做了完整校验，柱塞在整个行程中与柱塞孔、斜盘、回程盘之间都没有运动干涉，滑靴的球铰转动范围也覆盖了斜盘最大倾角下的摆动角度，输入轴的支撑跨距设置合理，能够承受柱塞作用在斜盘上的径向分力，避免轴系出现过大的挠曲变形。对于三维建模从业者来说，这个数模的装配逻辑可以作为柱塞类液压元件建模的参考，先搭建输入轴与缸体的旋转副，再添加柱塞与缸体的滑动副、滑靴与斜盘的接触约束，就可以实现完整的运动仿真，直观观察柱塞的往复运动行程变化与流量输出的对应关系。
