直列四缸发动机气缸盖结构设计

　　这款直列四缸发动机气缸盖，是内燃机核心配气与密封部件，日常在乘用车、小型工程机械、农用动力设备的小排量动力单元中应用广泛，承担着密封气缸上部、构建燃烧室空间、布置进排气通道、承载配气机构安装、集成冷却润滑回路的多重作用，直接决定发动机的充气效率、密封可靠性与热管理表现。从实际装车场景来看，这类气缸盖需要匹配缸体的缸心距、缸径参数，安装时通过缸盖螺栓按规定扭矩与顺序压紧缸垫，实现燃烧室的高压密封，同时要为气门、气门弹簧、凸轮轴组件提供精准的安装定位基准，保证配气相位的精准度，避免出现气门干涉、密封不严导致的漏气、漏水、漏油问题。设计过程中首先要匹配对应缸体的安装边界，四个气缸沿直列方向等距排布，每个气缸对应布置进排气门，

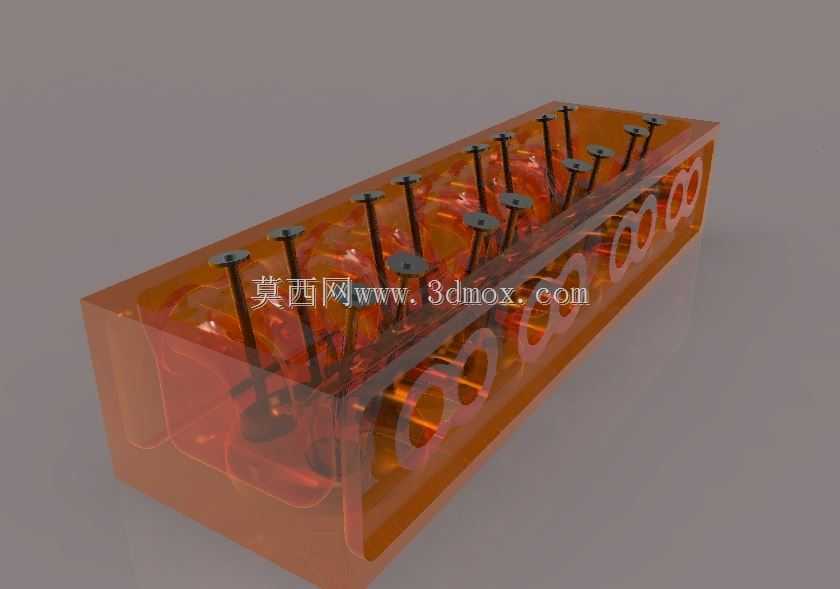

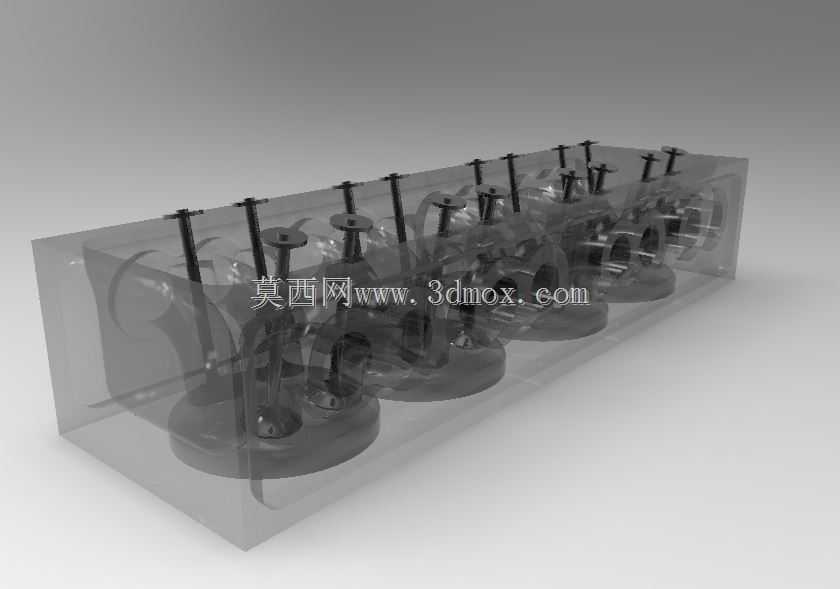

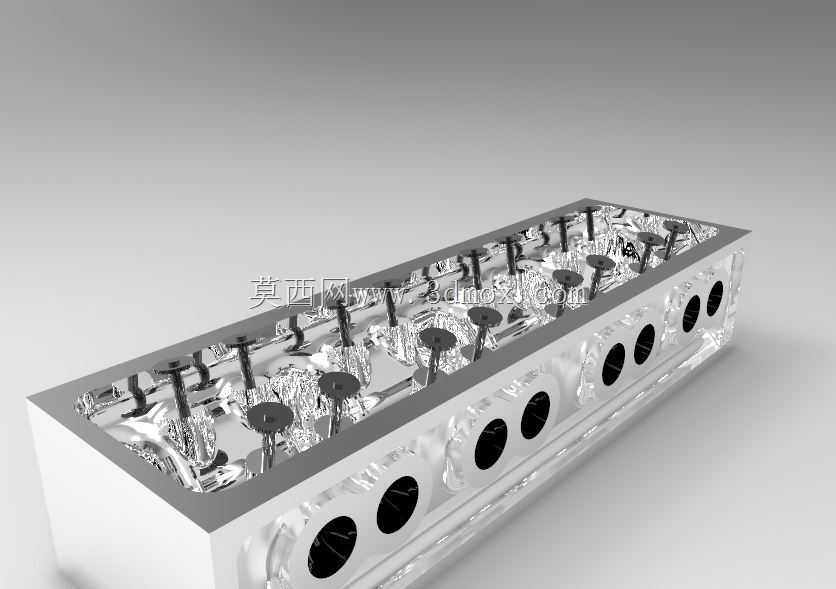

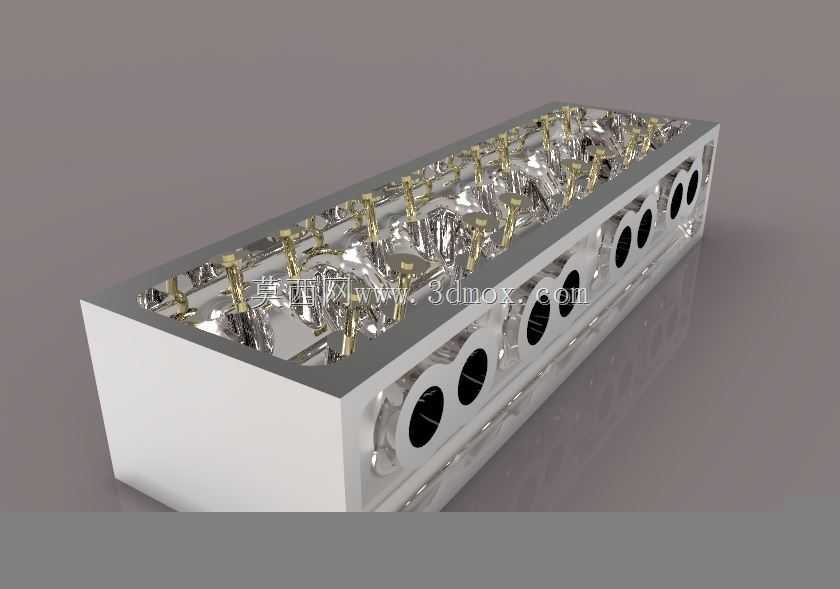

　　图中可见每缸两气门的结构布局，气门导管与气门座圈的安装孔位同轴度公差控制在0.02mm以内，保证气门上下往复运动时的对中性，避免偏磨导致的密封失效。进排气道的走向经过平滑过渡设计，减少进气阻力提升充气系数，排气道区域特意做了壁厚强化，应对排气侧的高温热负荷，避免长期高温工况下出现热变形开裂。冷却水道的布置围绕燃烧室顶部、气门座圈周围、排气道周边形成连通回路，保证高温区域的热量能被冷却液及时带走，避免局部热点导致的爆震、部件烧蚀问题；润滑油道则连通凸轮轴安装位、气门杆端位置，为运动部件提供持续的压力润滑，减少摩擦磨损。外形结构上，气缸盖的下平面为精加工密封面，平面度公差控制在0.05mm以内，保证与缸垫、缸体结合后的密封性能；

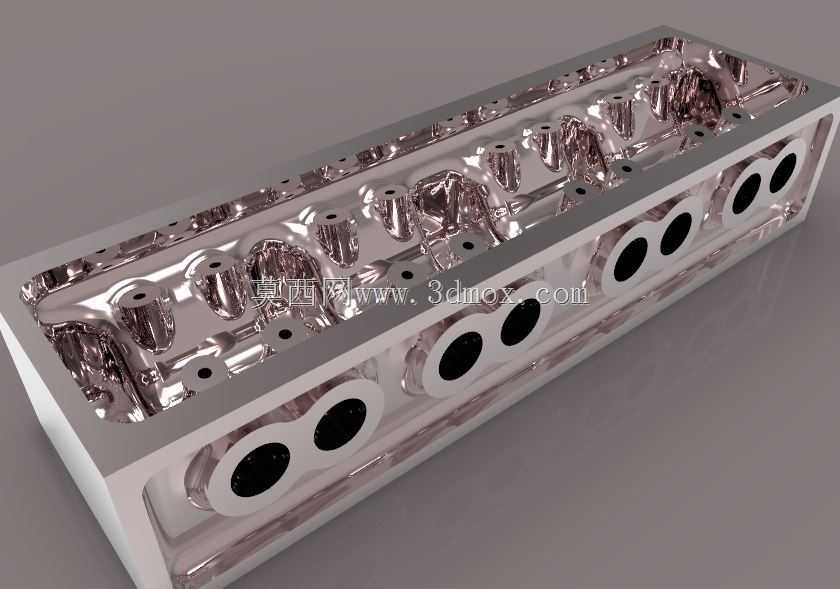

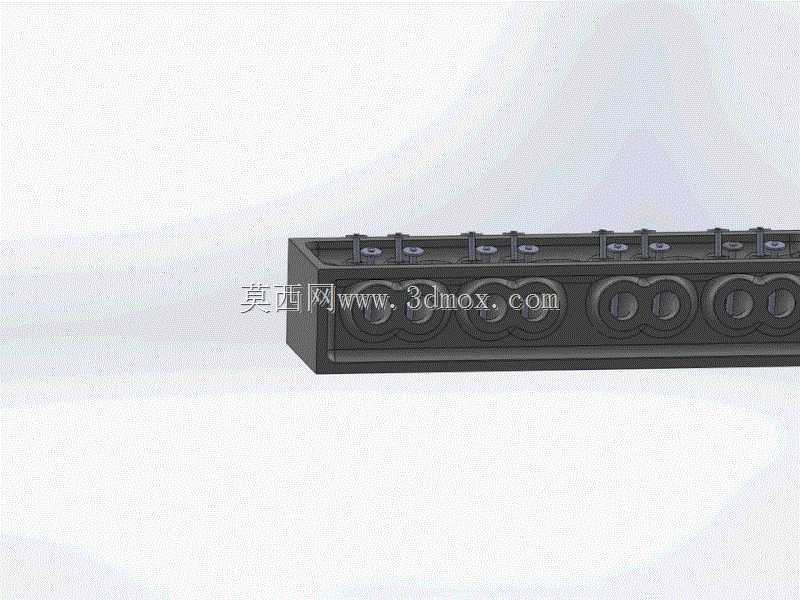

　　上部预留了气门弹簧的安装沉孔，深度尺寸经过精准计算，匹配气门弹簧的安装预紧力要求，保证气门关闭时的足够压紧力，同时避免弹簧压并导致的部件损坏。侧面预留了进排气歧管的安装法兰面，法兰面的螺栓孔位与对应歧管完全匹配，密封面平面度满足密封要求，避免进排气泄漏。在结构强度设计上，气缸盖的螺栓凸台位置做了加厚处理，分散螺栓压紧力，避免局部应力过大导致的缸盖变形；火力面也就是燃烧室对应位置的壁厚经过热应力与机械应力耦合计算，既保证足够的强度承受燃烧爆发压力，又控制壁厚避免热容量过大导致暖机速度慢。实际装配中需要注意，气缸盖的螺栓孔为通孔设计，与缸体的螺纹孔位置度公差严格匹配，避免装配时出现螺栓别劲导致的缸盖变形；

　　安装时必须从中间向两侧分次逐步拧紧到规定扭矩，保证缸垫受力均匀，长期使用中不会出现冲垫故障。这款气缸盖的配气机构为顶置气门布局，结构简单可靠，维护成本低，适配多数小排量自然吸气发动机的使用需求，在日常的动力配套、维修替换、教学实训场景中都有很高的实用价值，建模过程中完整还原了内部气道、水道的走向，以及外部所有安装接口的尺寸位置，可直接用于结构教学、装配模拟、改装方案验证等场景，帮助从业者快速理解气缸盖的结构逻辑与安装匹配要求。
