手动式家用小型绞肉处理设备结构

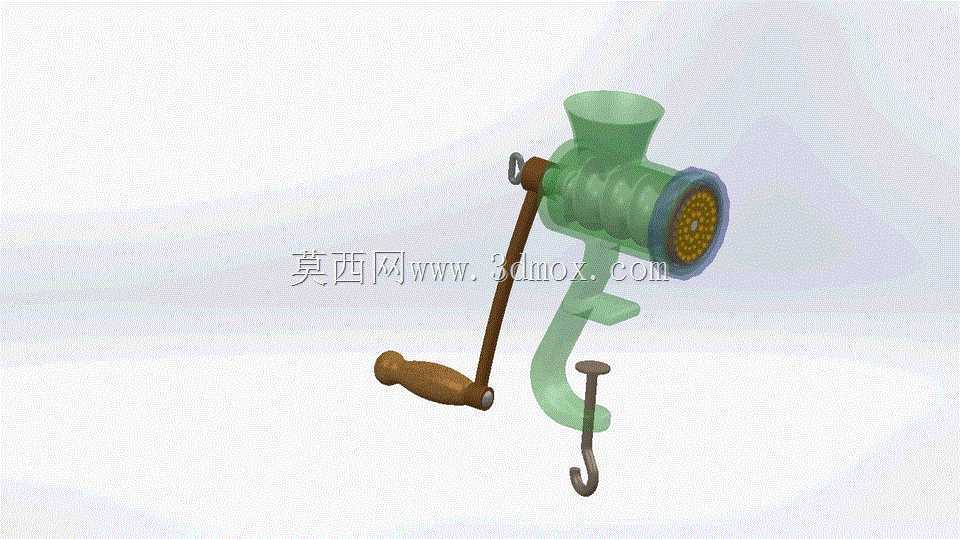

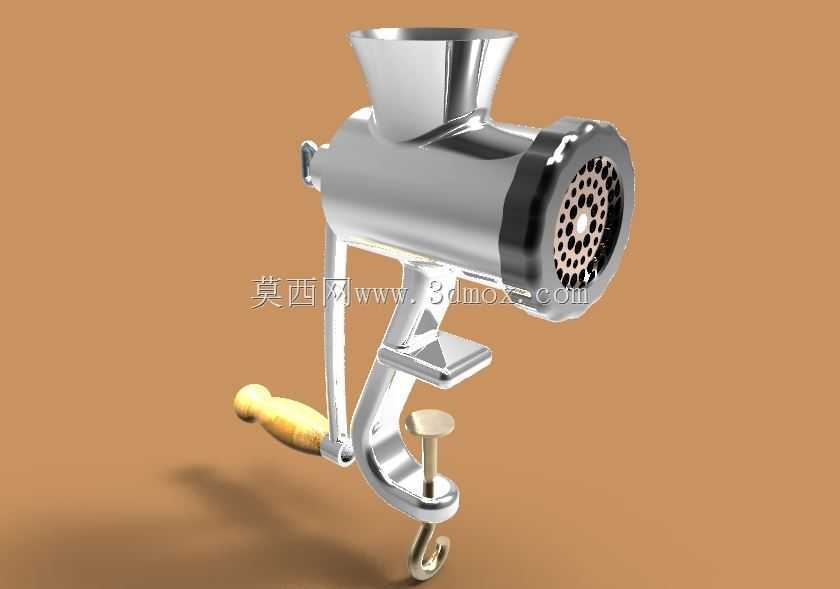

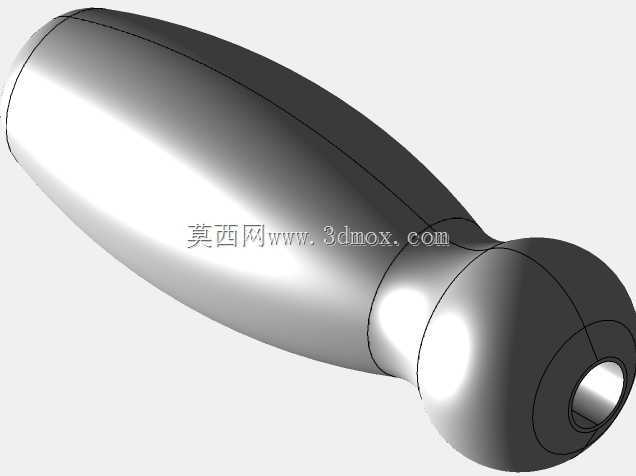

　　这款手动绞肉设备的结构设计，核心围绕小型餐饮场景、家庭厨房的肉类细碎处理需求展开，区别于电动绞肉设备的供电依赖，纯机械传动的结构可以在无外接电源的场景下完成作业，适配户外备餐、小型熟食摊位、家庭日常料理等多元使用场景，除了常规的畜肉绞碎作业，更换出肉孔板后还可以完成蔬菜切碎、灌肠填料等延伸加工需求，覆盖多数小型食材处理的细碎加工场景。从功能实现逻辑来看，设备的动力输入完全依赖手摇曲柄的人工输入，曲柄末端配置了防滑握柄，握持旋转时的力臂长度经过匹配，单手握持旋转时的输入扭矩可以轻松驱动螺旋送料轴转动，不会出现卡滞时需要过度发力的情况。进料斗采用上宽下窄的漏斗式结构，大口径的上端开口方便投放块状食材，下端收窄的出料口直接对接螺旋输送腔，

　　避免食材投放时出现卡料、撒漏的问题，进料腔内部做了光滑圆弧过渡，不会残留食材残渣，日常使用后的清理难度更低。螺旋送料轴是整个设备的核心传动部件，轴体的螺旋叶片导程从进料端到出肉端逐渐收窄，输送过程中会逐步对腔体内的食材施加挤压力，将食材持续推向端部的绞切组件，同时保证输送过程中食材不会出现反向回退的问题。端部的绞切组件由旋转刀架和多孔出肉板组成，刀架紧贴出肉板内表面安装，螺旋轴转动时带动刀架同步旋转，将从孔板挤出的食材切断，不同孔径的出肉板可以切换出料的粗细程度，适配肉馅、菜馅、灌肠料等不同加工需求。设备的机身固定结构采用夹式安装底座，底座上配置了可调压紧旋钮，可以将整个设备牢牢固定在厚度适配的餐桌、操作台边缘，

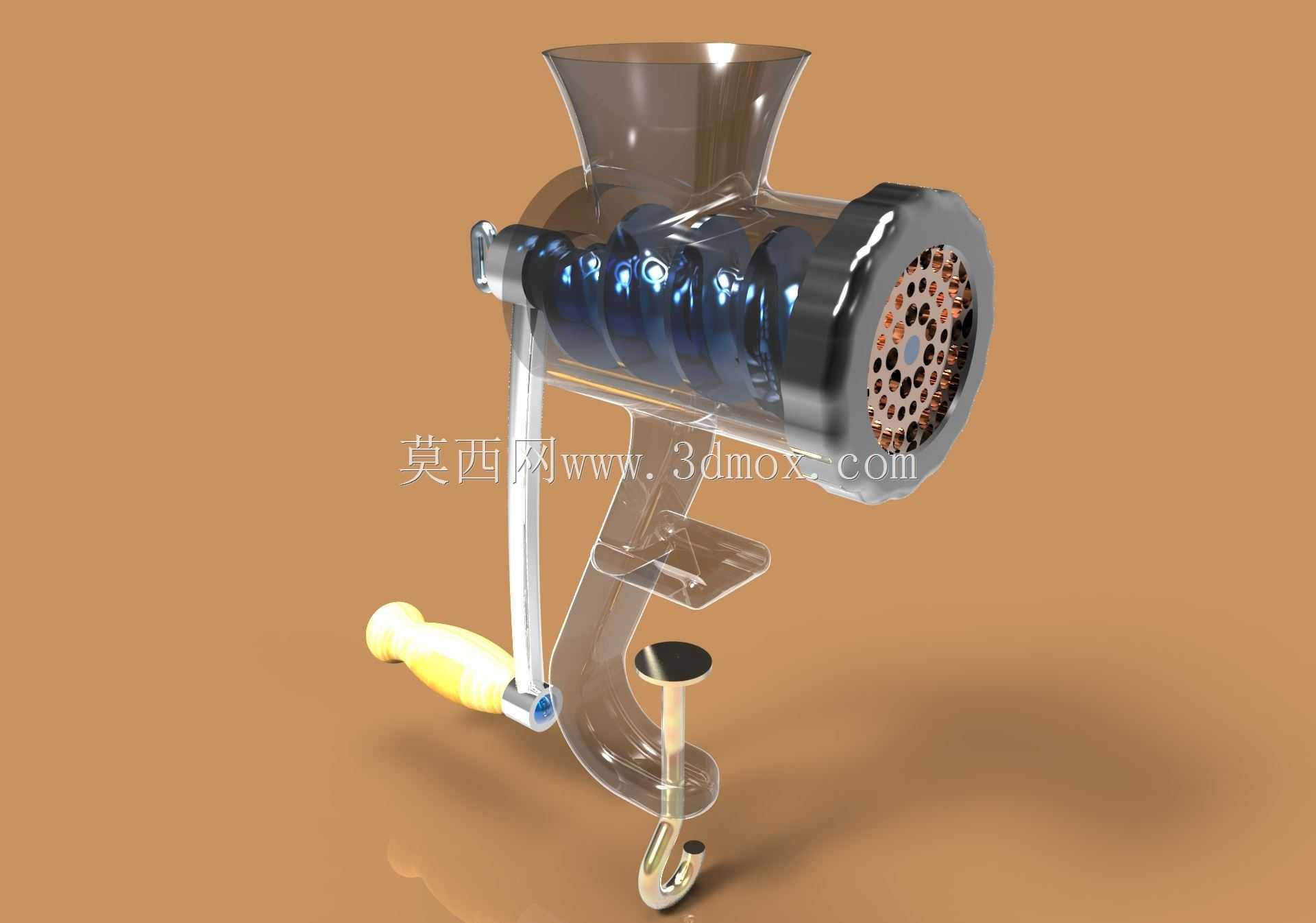

　　安装时不需要额外打孔，固定后的设备在摇动摇臂作业时不会出现移位、晃动的问题，夹座的接触位置做了防滑垫设计，避免夹紧时损伤操作台表面。从结构设计的合理性来看，整个设备的传动路径没有冗余部件，手摇曲柄的动力直接传递给螺旋送料轴，动力传递过程中的损耗极低，所有与食材接触的部件都采用易拆卸结构，不需要额外工具就可以完成全部拆解，方便使用后逐个清洗接触部件，避免食材残留滋生卫生问题。机身的透明外壳设计可以直观观察到内部食材的输送、绞切状态，作业过程中如果出现卡料，可以第一时间发现并反向摇动摇臂解除卡滞，不需要拆解设备就能排查简单故障。设备的整体外形尺寸控制在小型厨具的适配范围内，安装后占用操作台的横向空间不足二十厘米，

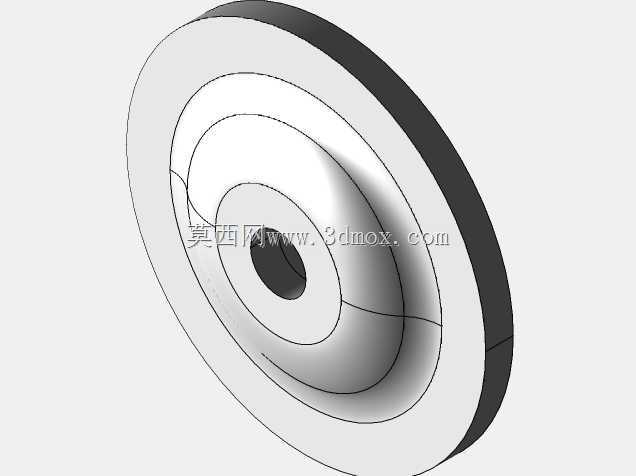

　　纵向伸出长度不会干扰台面上其他厨具的摆放，闲置时可以完全拆解收纳，不会占用过多橱柜存储空间。在结构细节的处理上，所有部件的连接位置都做了圆角过渡，没有尖锐的棱角，日常操作、拆装清洗时不会划伤手部，旋转部件的配合位置做了间隙优化，转动过程中没有多余的旷量，摇臂旋转时的手感顺滑，不会出现卡顿、晃动感。出肉端的固定压圈采用螺纹旋紧结构，旋紧后可以牢牢压紧出肉孔板和切刀，保证切刀与孔板的贴合度，避免出现贴合间隙过大导致的食材切割不彻底、连刀等问题，拆卸时只需要反向旋下压圈就可以取出切刀和孔板，操作门槛极低。
