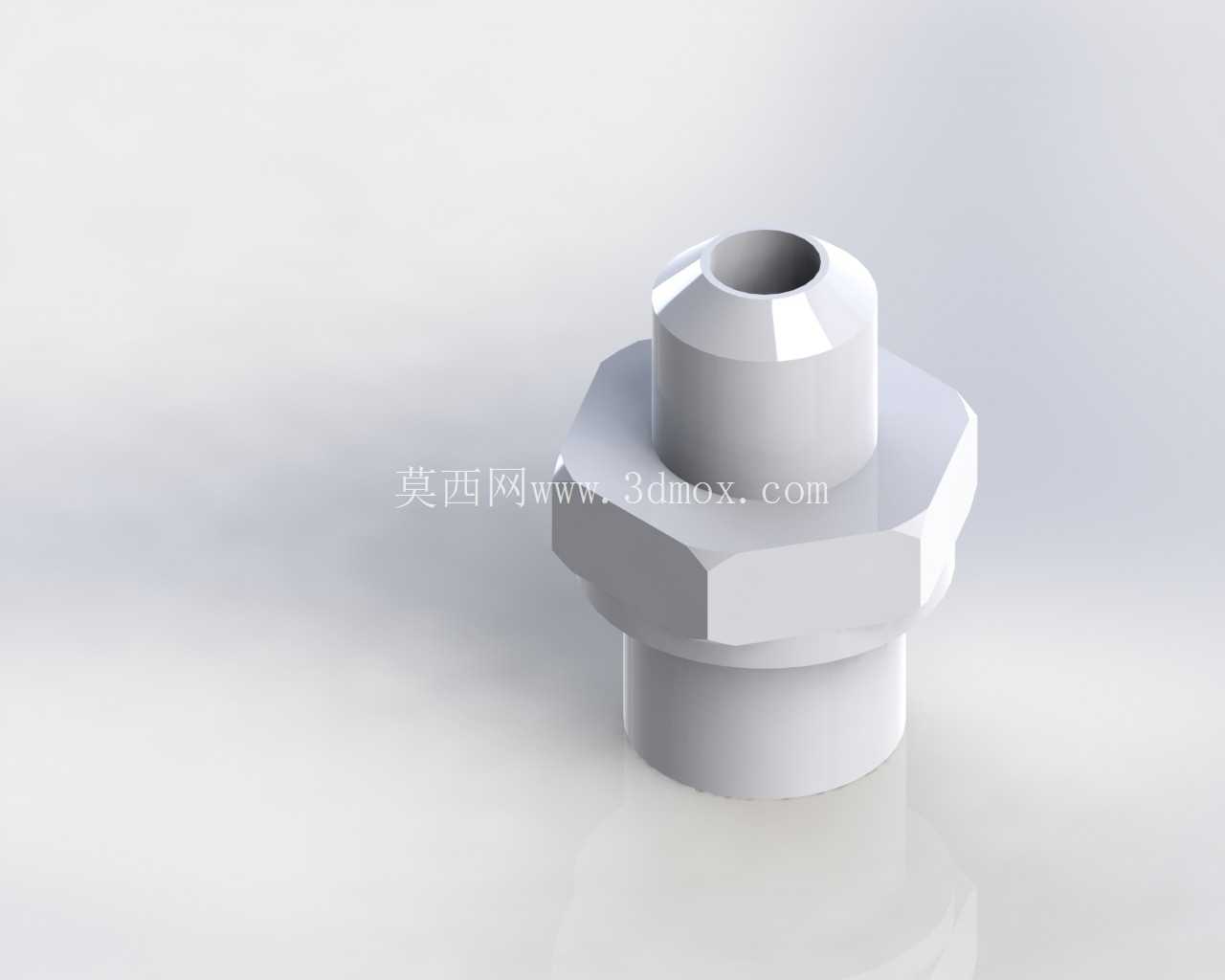

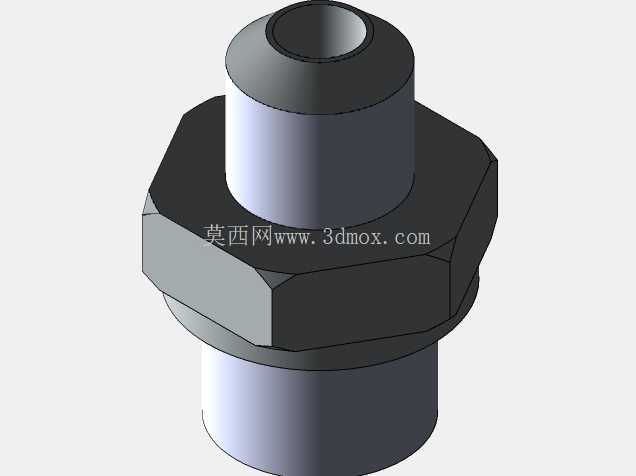

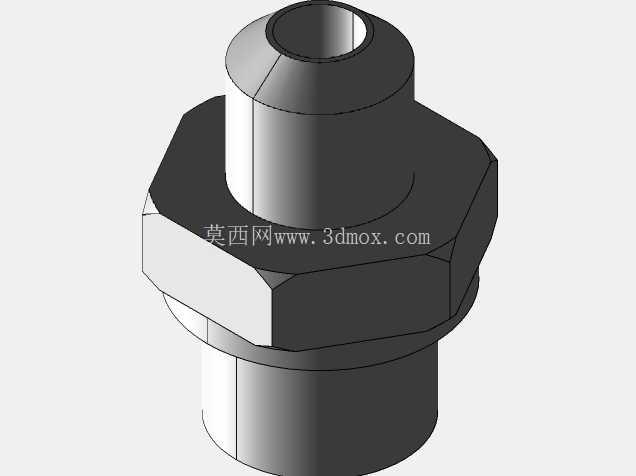

异径外六角液压管路螺纹连接接头

在液压系统的管路布设环节，接头作为不同通径管路、元件之间的衔接载体，其结构合理性直接决定整套管路的密封可靠性与压力承载上限，这款异径外六角螺纹接头，正是针对中小通径液压回路的变径连接需求开发的结构件。从实际应用场景来看，这类接头广泛出现在机床液压站、小型工程机械液压支路、自动化设备的液压夹紧回路中，多用于实现M16与M20两种不同公称直径螺纹端口的过渡衔接，避免管路变径处出现额外的转接冗余，减少潜在的泄漏点。

从结构设计思路来看，接头中部采用标准外六角结构，并非随意设置的造型，该六角的对边尺寸严格遵循常规液压扳手的作业空间要求，安装时可采用普通开口扳手或套筒直接卡合施力，无需定制专用工装，在设备现场装配、后期运维更换时，能大幅降低操作难度。六角结构的上下端面均设计有垂直于接头轴线的平整贴合面，当接头与管路端的锁紧螺母配合时，该平面可作为密封垫圈的承压基准，保证垫圈受力均匀，避免因贴合面倾斜导致的密封失效。

接头上下两端的螺纹段分别适配M16与M20规格的公制螺纹，螺纹的公差带选用液压管路常用的中等精度等级，既保证螺纹旋合时的顺畅度，又能控制螺纹副之间的配合间隙，配合螺纹段前端的密封结构，可在额定工作压力范围内实现无渗漏连接。两端的螺纹收尾处均设计有退刀槽结构，避免螺纹加工末端出现不完整牙型，同时保证对接元件能完全旋合到位，不会因螺纹余留段的干涉导致连接不到位。

从安装边界来看，接头整体轴向尺寸紧凑，六角段的最大外径控制在合理范围内，当多组接头并排布置在阀块或集成油路板上时，相邻接头之间不会出现扳手作业空间干涉，最小安装间距可控制在六角对边尺寸加10mm的安全范围内，能有效节省阀块的安装空间，适配集成度较高的液压站布局。接头两端的螺纹旋合长度经过匹配计算，既保证足够的螺纹啮合扣数来承受管路内的液压冲击载荷，又不会因旋合长度过长导致装配时的无效行程过长。

接头上下两端的端口内部设计有平滑的过渡流道，异径衔接处采用圆弧过渡而非直角突变，可减少液压油流经变径位置时的局部压力损失，降低油液湍流带来的管路振动与噪音，长期运行时能减少流道冲刷导致的磨损，提升接头的使用寿命。上端的接口处设计有锥形导向段，在与管路或元件对接时，可快速对准中心，避免装配时偏斜导致的螺纹错牙损伤，尤其是在设备内部狭窄空间盲装的场景下，该导向结构能大幅提升装配效率，降低装配不良率。

从功能特性来看，该接头采用金属本体结构，可适配常规矿物液压油、水乙二醇等多种液压介质，适用的工作温度范围覆盖绝大多数工业液压系统的运行工况，不会因常规油温变化出现结构变形或密封失效。接头的六角段与上下螺纹段采用同轴度公差约束，保证装配后接头两端的管路保持在同一轴线上，避免因接头同轴度偏差导致管路产生附加安装应力，长期运行时减少管路焊缝或接口处的疲劳开裂风险。在实际选型过程中，技术人员可根据两端管路的通径、工作压力等级直接匹配该接头，无需额外加工转接件，能有效缩短液压管路的设计与装配周期，在设备改造、管路维修场景下，也可作为标准替换件直接使用，减少备件库存的种类。
