异径外六角液压管路螺纹连接接头

　　在液压系统的管路布设场景中，这类异径螺纹接头是解决不同通径管路对接需求的核心基础元件，常见于中小型液压站的阀组外接管路、工程机械液压支腿的油路分支、机床液压夹紧单元的管路转接位置，承担着油路通径过渡、密封连接、管路固定的多重作用，不需要额外加装过渡转接头就能实现M16与M20两种规格外螺纹管路的对接，能有效减少管路连接点的数量，降低系统泄漏的潜在风险。

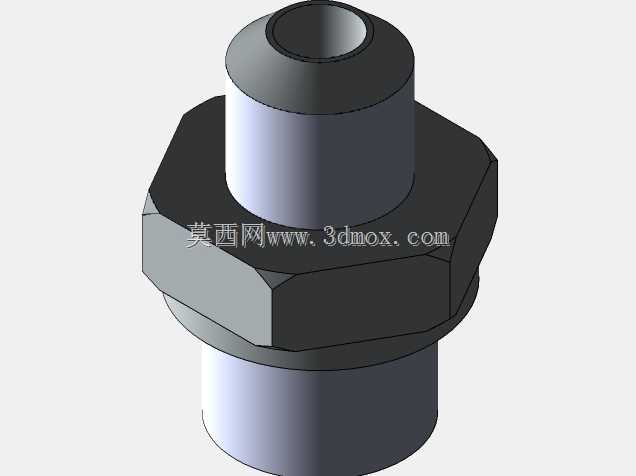

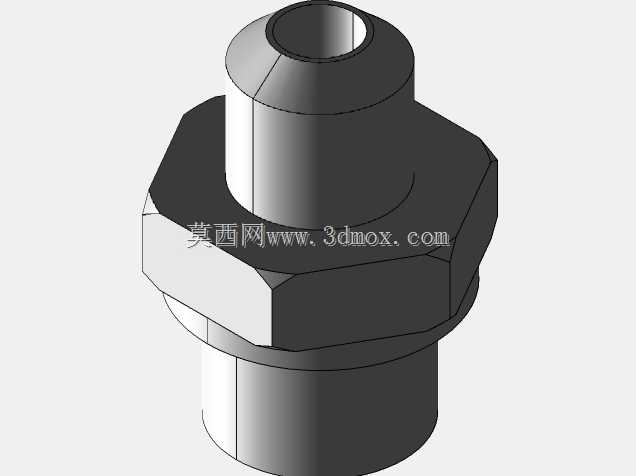

　　从结构设计逻辑来看，接头中部采用标准外六角结构，六角对边尺寸匹配常规开口扳手、活动扳手的夹持规格，安装时不需要定制专用工装，现场装配、后期维护拆卸都能直接用通用工具操作，六角段的厚度经过受力校核，拧紧过程中不会因为扭矩过大出现棱边变形、开裂的问题，能承受液压系统常规工作压力下的拧紧力矩要求。接头两端的螺纹段长度经过匹配设计，分别对应M16、M20螺纹的标准旋合深度，安装时配合对应规格的组合密封垫圈或者O型圈端面密封，就能实现可靠的静密封，不会在系统带压运行时出现渗漏油问题。

　　接头上部的锥面过渡结构，是针对硬管管路扩口连接场景设计的，当对接端采用扩口式管接头时，这个锥面能和扩口后的管路内壁紧密贴合，形成线密封副，即使在系统存在压力波动、管路轻微振动的工况下，也能保持密封性能稳定，不会因为反复的压力冲击出现密封失效。下部的圆柱螺纹段则用于对接内螺纹阀口或者油路块接口，螺纹精度满足普通液压管路的连接公差要求，旋合过程中不会出现卡滞、滑牙的问题，螺纹收尾处的退刀槽尺寸符合机械加工规范，能保证螺纹完全旋合到安装基面，避免出现螺纹拧不到位导致的密封间隙。

　　从安装边界尺寸来看，接头整体轴向总长适配狭小空间内的管路布设需求，六角段的最大外径不会和周边相邻的管路、阀件产生安装干涉，在集成阀组的密集布管场景中，相邻接头之间能预留足够的扳手操作空间，不需要调整阀组的接口位置就能完成装配。两端螺纹的同轴度公差控制在合理范围内，安装后管路不会出现偏斜别劲的问题，能减少管路安装时的附加应力，避免长期运行过程中因为应力集中导致的管路断裂、接头螺纹损坏故障。

　　实际应用中，这类接头适配的工作介质涵盖常规液压油、乳化液、低压润滑脂等流体，在常温工况下不需要做特殊表面处理，材质采用常规液压件常用的碳钢材质，表面做防锈氧化处理就能满足多数工业场景的使用要求，如果应用在腐蚀工况环境，也可以根据需求更换不锈钢材质，但整体结构尺寸不需要做调整，具备很强的工况适配性。在管路设计选型时，只需要核对两端对接螺纹的规格、管路通径是否匹配系统流量要求，不需要额外校核接头的结构强度，常规额定工作压力下的液压系统中，这类接头的壁厚强度都能满足耐压要求，不会出现鼓胀、破裂的问题。

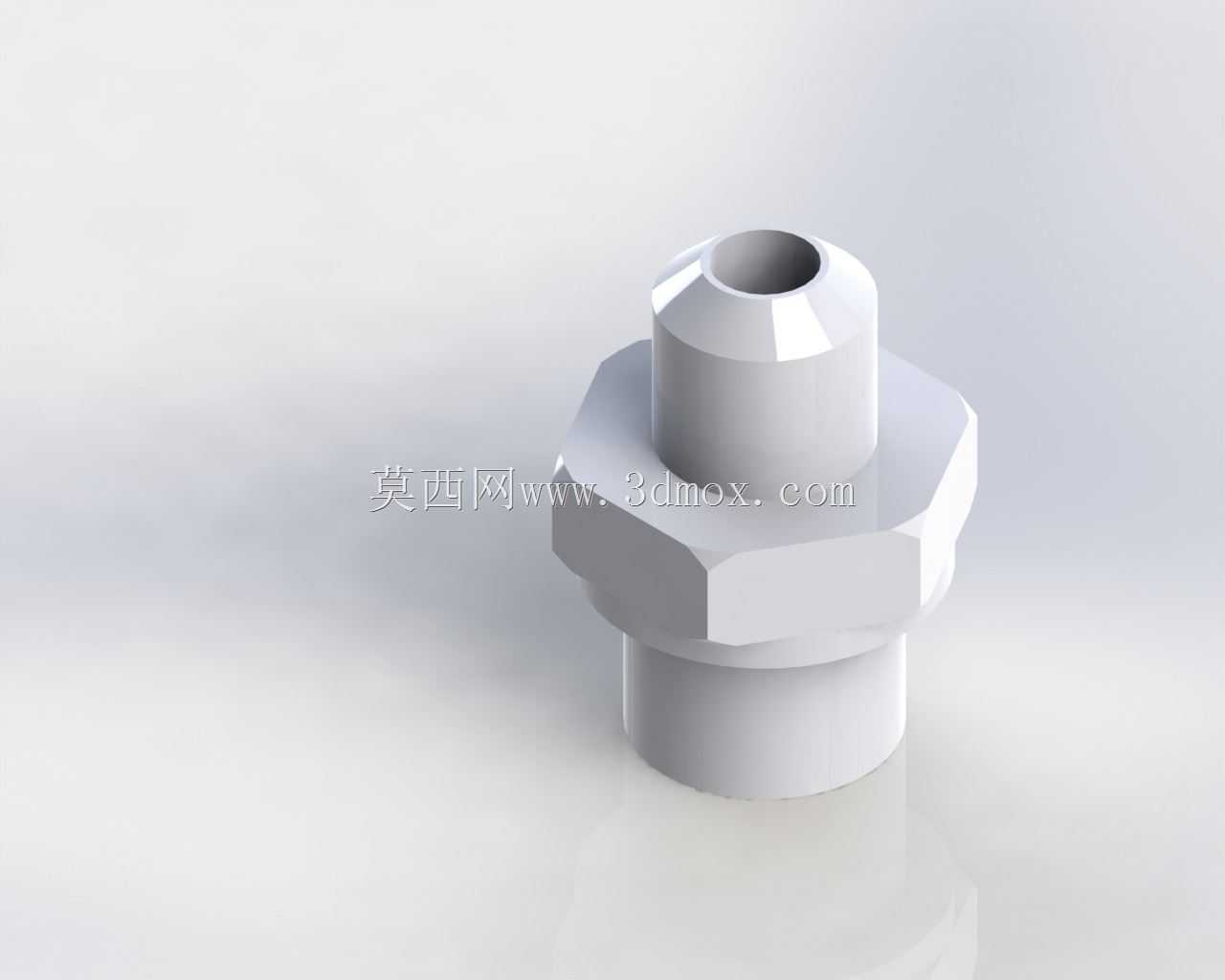

　　建模过程中，这类接头的特征构建逻辑遵循机械加工的工艺顺序，先完成整体回转体的基础轮廓，再切削中部的六角特征，最后加工两端螺纹、退刀槽、端部锥面，所有倒角、圆角特征都和实际加工工艺匹配，没有工艺无法实现的尖锐棱角或者不合理结构，导出的三维模型可以直接用于管路装配干涉检查、工装夹具设计、BOM清单统计，不需要额外做结构修正。
