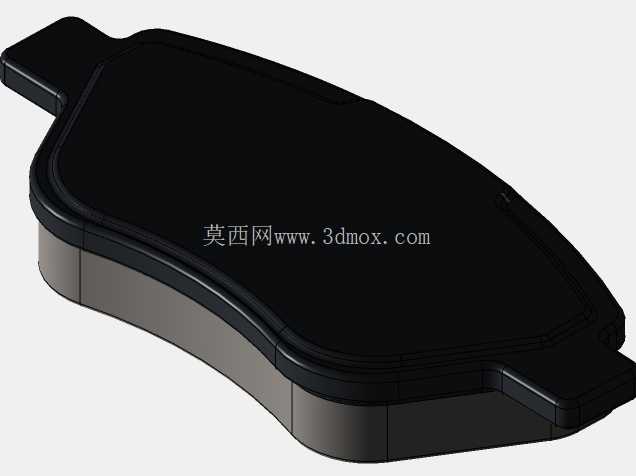

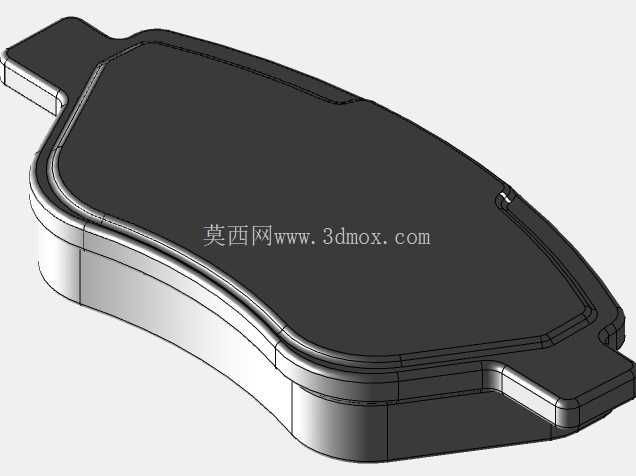

做乘用车制动系统结构设计快十二年,经手的盘式制动片三维模型不下百套,这套菲亚特linea的前刹片结构,是典型的A0级家用车前桥制动配套件,适配的是1.4L自然吸气动力配置的linea车型,日常主要覆盖城市通勤、城际快速路这类常规行驶场景,制动负载区间集中在0.3g到0.8g减速度范围,要兼顾日常轻踩制动的平顺性,也要满足紧急制动下的摩擦面贴合度要求。
先讲实际装车的功能逻辑,前刹片承担整车70%左右的制动制动力矩,这个部件的摩擦面弧度完全匹配对应车型的前制动盘曲率,安装时卡入制动卡钳的导向槽内,两端的凸耳结构就是安装定位的关键边界——两个凸耳的对称度公差控制在0.1mm以内,避免装车后出现偏磨、制动拖滞的问题。摩擦背板的厚度是经过多轮台架验证的,既要保证制动分泵推压时的整体刚性,不会因为背板形变导致摩擦面接触不均,也要控制整体重量,降低非簧载质量对前悬操控响应的影响。
设计思路上没有做多余的异形结构,整个摩擦材料层的轮廓是顺着制动盘的摩擦带宽度做的适配,边缘做了小尺寸的倒角处理,一是避免新片装车初期的制动异响,二是减少制动盘边缘的台阶磨损,延长制动盘的整体使用寿命。摩擦面没有开多余的排屑槽,是因为这款车型的前制动盘通风结构本身排屑散热能力足够,无槽的摩擦面可以最大化接触面积,提升冷态制动的摩擦力矩稳定性,同时也减少了日常行驶中制动片嵌入砂石的概率,降低摩擦面异常拉伤的风险。
再讲安装边界的尺寸逻辑,整个制动片的总厚度是摩擦材料层加钢背板的组合尺寸,预留了摩擦材料磨损到极限位置的报警间隙,对应卡钳的回位行程做了匹配,不会出现片厚超差导致卡钳无法正常回位的问题。两端凸耳的宽度尺寸严格对应卡钳支架的导向槽宽度,单边预留0.05mm到0.1mm的滑动间隙,表面做了防锈涂层处理,避免长期使用后锈蚀卡滞,导致制动片无法正常回位出现拖磨。钢背板的背面是和制动分泵活塞接触的平面,平面度公差控制在0.05mm以内,保证活塞推力可以均匀传递到整个摩擦面,不会出现局部压力过大导致的摩擦材料偏磨、局部过热烧蚀的问题。
从实际应用场景看,这款制动片的设计完全偏向家用车的耐用性取向,摩擦材料的配方对应的工作温度区间覆盖日常行驶到连续下坡制动的温度范围,不会因为短时间连续制动出现热衰退过快的问题。建模的时候特意把钢背板和摩擦材料层做了分实体处理,方便后续做有限元分析的时候分别赋予不同的材料属性,模拟制动过程中的热应力分布、形变位移量,验证不同制动压力下的接触压强分布是否均匀。整个外形的圆角过渡都是按照冲压工艺和摩擦材料热压成型的工艺要求做的,没有出现尖锐的直角结构,既避免生产过程中的应力集中,也减少装车后边缘崩缺的概率。
很多新手做制动片建模的时候容易忽略凸耳处的倒角细节,实际上这个位置的倒角是为了安装时更容易导入卡钳导向槽,同时也能避免使用过程中凸耳边缘和导向槽发生卡滞。另外摩擦面的弧度不是简单的等半径圆弧,是顺着制动盘旋转方向做了微小的切入角设计,这个细节可以让制动片在接触制动盘的瞬间更平顺,减少制动时的顿挫感,提升日常驾驶的制动脚感线性度。钢背板上的减震片安装位也做了预留,虽然模型里没有单独画出减震片结构,但安装面的平面度和定位凸点位置都按照实际装车要求做了匹配,后续如果要做完整的卡钳总成装配,可以直接在这个基础上叠加减震片、消音片的结构,不需要再调整背板的基础尺寸。
