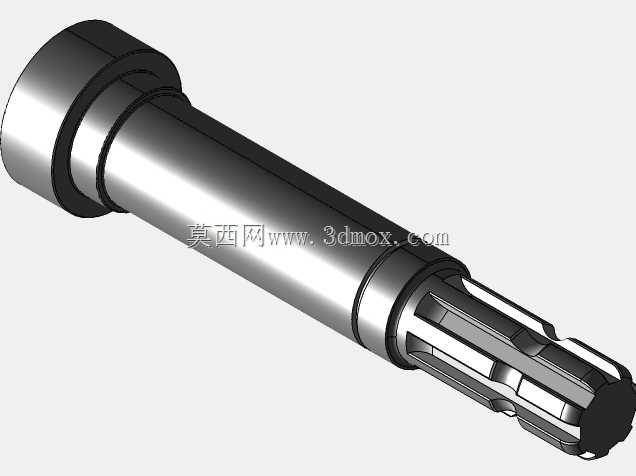

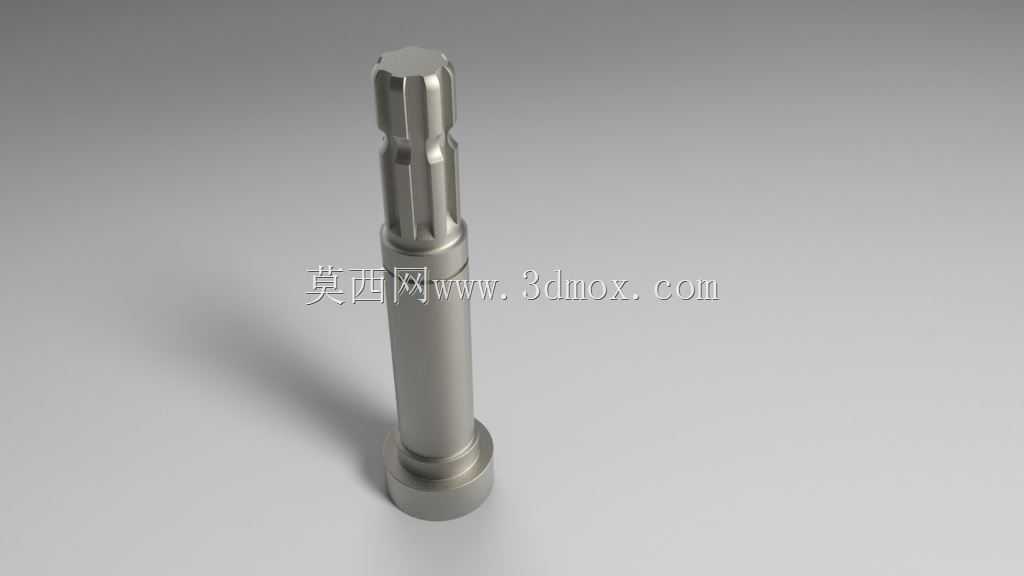

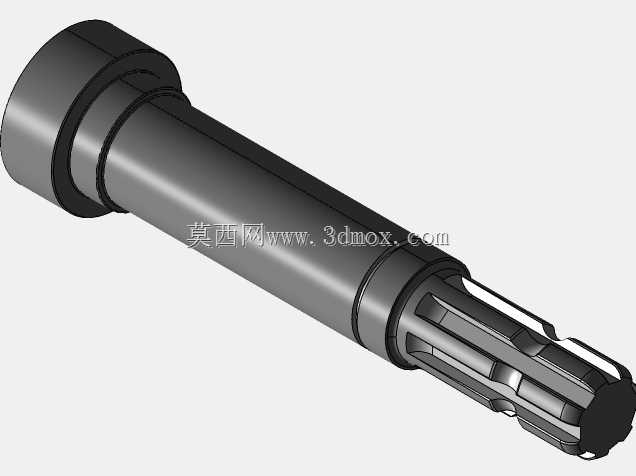

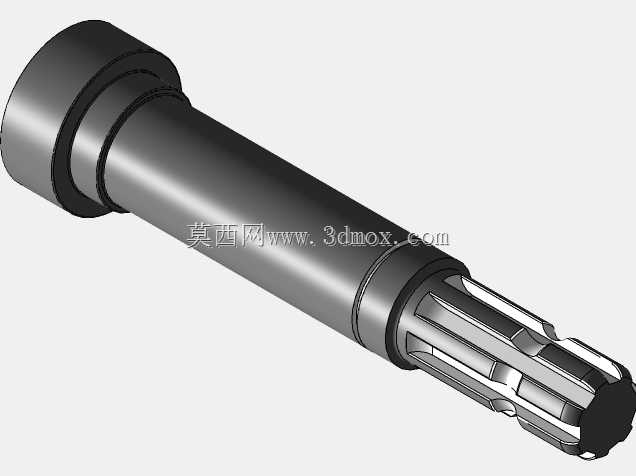

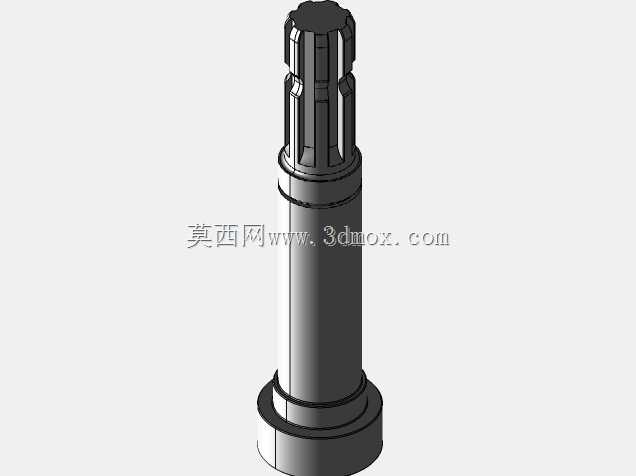

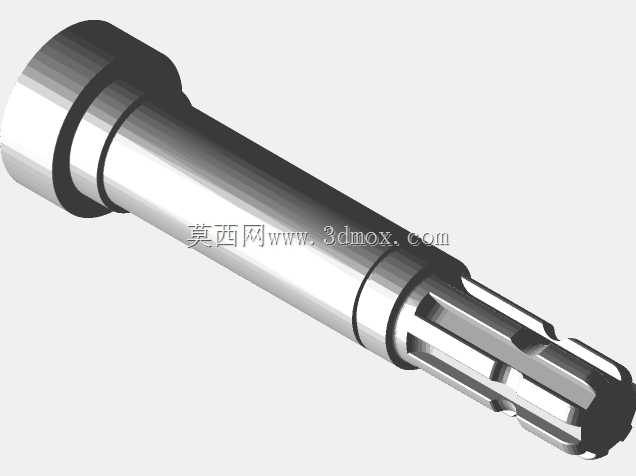

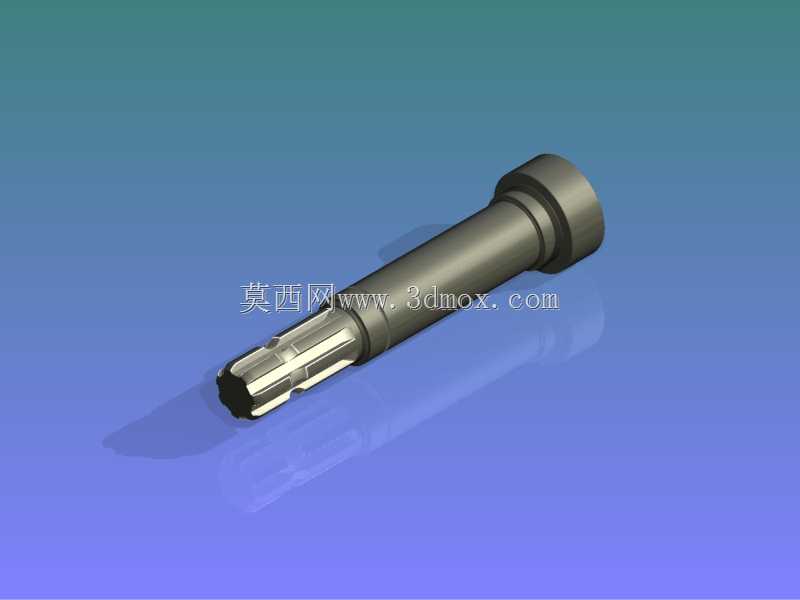

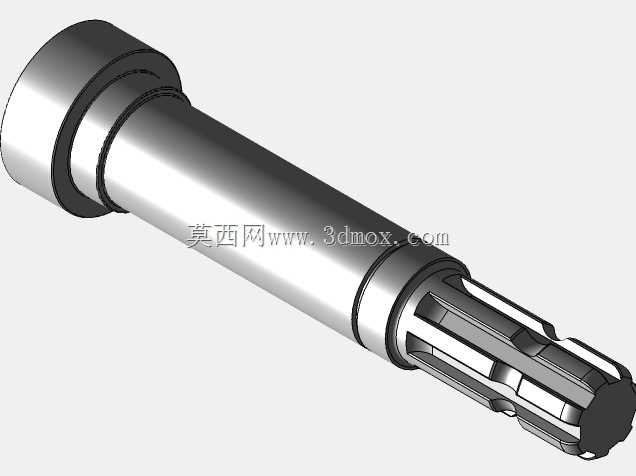

拖拉机PTO动力输出传动轴结构

　　在农用拖拉机的后传动系统里，PTO动力输出轴是衔接主机动力与后置农机具的核心传动构件，日常作业中，旋耕机、秸秆还田机、播种机、打捆机等需要外接动力的农机具，都要通过该轴获取发动机输出的扭矩，完成对应农田作业工序。这类轴件的设计首先要匹配拖拉机后动力输出的标准接口尺寸，顶端的花键段采用渐开线齿形设计，相比矩形花键，渐开线花键的齿根强度更高，对中性更好，能承受大扭矩传递时的交变载荷，避免作业中出现花键磨损、打齿的故障。轴身采用阶梯轴结构设计，不同轴径段分别对应轴承安装位、油封配合位、轴向定位台阶，每一段的直径公差都需要根据配合性质确定，轴承安装位采用k6过渡配合，保证轴承内圈与轴的同步转动，油封配合位采用h9间隙配合，

　　表面粗糙度控制在Ra1.6以内，防止油封唇口过早磨损出现漏油问题。轴的底端设置有定位凸缘，凸缘端面与轴身的垂直度公差控制在0.02mm以内，安装时凸缘端面贴合传动箱内的止推面，承受轴系工作时产生的轴向窜动力，避免轴件轴向窜动影响花键啮合精度。从安装边界来看，该轴装入拖拉机后传动箱时，花键伸出端的长度需要匹配不同农机具的连接套深度，伸出过长会导致连接套顶碰轴端防护结构，伸出过短则会造成花键啮合长度不足，大负载作业时容易出现花键断裂的风险。轴身的过渡圆角全部采用R2以上的圆弧过渡，避免应力集中，因为农田作业时动力输出轴承受的是交变冲击载荷，旋耕机碰到石块、打捆机突然吃入过多作物时，轴件会瞬间承受数倍于额定值的扭矩，

　　应力集中位置很容易萌生疲劳裂纹，最终导致轴件断裂。设计时还需要考虑轴件的热处理工艺，整体采用调质处理，硬度控制在HB220-250，保证轴芯部的韧性，能够承受冲击载荷，顶端花键段和轴承配合位再进行高频淬火处理，表面硬度达到HRC45-50，提升表面耐磨性能，延长轴件的使用寿命。实际田间作业场景中，动力输出轴的工作环境非常恶劣，经常会接触泥水、秸秆碎屑，所以轴身外露部分的表面处理采用镀锌钝化工艺，避免长期接触泥水出现锈蚀，影响后续拆卸维护。轴上的各挡圈槽、卡簧槽位置都经过精确计算，保证轴承、油封安装后轴向定位可靠，不会在高速转动时出现部件窜动脱出的问题。在传动匹配上，该轴的额定传递扭矩需要对应拖拉机的动力输出功率，

　　常见的50-100马力段拖拉机配套的PTO轴，额定传递扭矩要达到800-1200N·m，才能满足多数后置农机具的动力需求，花键的齿数、模数也符合农机行业的通用标准，保证不同厂家生产的农机具连接套都能顺利对接，不需要额外改装。很多机手在日常维护时容易忽略轴件花键的润滑，每次挂接农机具前都应该在花键表面涂抹润滑脂，减少花键齿面的干摩擦，避免花键过早磨损出现旷量，一旦花键配合间隙过大，作业时的冲击载荷会进一步放大，不仅会加速轴件损坏，还会连带损坏农机具的连接齿轮箱。从建模角度来说，绘制这类轴件时需要先梳理各轴段的尺寸链，保证各配合位置的轴向尺寸公差累积符合装配要求，花键部分的建模要严格按照渐开线齿形参数绘制，不能简化成矩形齿，否则后续做有限元分析时，齿面的应力分布计算结果会出现较大偏差，无法准确校核轴件的强度。轴端的倒角设计也很关键，花键顶端的导入倒角采用15°斜角，长度3mm，方便挂接农机具时连接套顺利套入花键，不需要反复对位调整，提升挂接作业的效率。
