拖拉机三点悬挂连接农用挂接料斗结构

　　在丘陵与平原交错的农业作业场景里，这类挂接在拖拉机三点悬挂系统上的料斗结构，是散料转运、田间短距离配送作业里出镜率极高的配套机具。不同于固定式拖斗需要额外牵引销与长轴距适配，它直接依托拖拉机后悬挂的三个连接点位完成刚性挂接，转弯半径能控制在拖拉机自身转向半径范围内，在宽度不足三米的田埂便道、果园行间作业时，不会出现后挂设备剐蹭作物或者卡滞在路肩的问题。

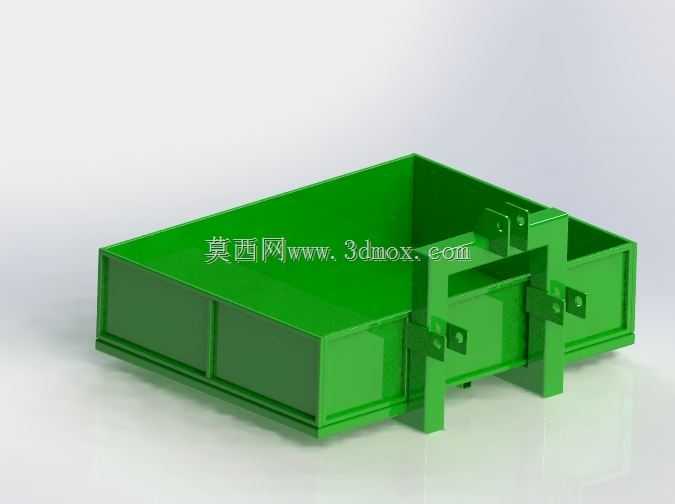

　　从结构功能来看，整个料斗采用敞口式箱型设计，侧壁与底板通过折弯加强筋做一体化刚性强化，满载状态下可以承载颗粒状化肥、收获后的块茎类作物、田间清理的碎石残枝等散状物料，侧壁的竖向加强筋能避免满载时物料侧压导致的箱板外鼓变形，底板的横向压筋则可以在物料重力长期作用下减少底板下挠形变，延长结构使用寿命。挂接端的支架直接与料斗后端侧壁做焊接固定，三个挂接点位的相对位置严格匹配拖拉机三点悬挂的标准安装尺寸：上悬挂点对应拖拉机中央拉杆连接位，两个下悬挂点对应左右下拉杆的连接销孔，安装时不需要额外做转接件适配，只要将悬挂销插入对应孔位、锁好开口销就能完成挂接，整个挂接过程单人操作耗时不超过五分钟，不需要借助额外吊装设备。

　　设计层面上，挂接支架的立板做了双侧贴板加强，因为三点悬挂在拖拉机带载提升、行进过颠簸路面时，所有载荷都会通过三个挂接点传递到支架上，尤其是田间作业时拖拉机后轮碾过田埂落差产生的冲击载荷，会在挂接位置产生数倍于静载的交变应力，贴板加强的结构能避免焊缝位置长期受交变应力出现开裂。料斗的前侧壁做了向内收的斜角过渡，一方面是在悬挂提升到最高运输位置时，给拖拉机后轮转向留出足够的避让空间，避免满打方向时轮胎剐蹭料斗侧壁；另一方面这个斜角结构也能在倾倒物料时起到导流作用，当操作拖拉机液压悬挂将料斗前端抬起、后端下沉时，物料能顺着斜板顺畅滑出，不会在斗内边角残留积料。

　　从安装边界尺寸来看，料斗的整体宽度控制在1.2米到1.4米区间，适配绝大多数40马力到90马力段轮式拖拉机的后轮轮距，挂接后料斗最外侧不会超出拖拉机后轮的外沿宽度，在窄幅果园、大棚通道内通行时不会出现两侧剐蹭。料斗的深度设计在400毫米左右，既保证了足够的装载容积，又不会因为料斗过深导致装载后整机重心过高，在坡地作业时影响拖拉机的纵向稳定性。挂接点的销孔直径匹配通用的28毫米直径悬挂销，和同马力段拖拉机的后悬挂接口完全通用，用户不需要对拖拉机本身做任何改装就能直接配套使用。

　　实际作业过程中，这个结构除了承担散料转运功能，还可以通过加装简易上盖实现种子、袋装农资的防雨运输，在农田基本建设场景里，也能用来转运小型施工工具、混凝土拌合料，不需要额外更换其他挂接机具。不同于牵引式拖斗需要占用拖拉机的牵引钩位置，它挂接后不会影响拖拉机后动力输出轴的使用，必要时可以在料斗下方预留的安装位加装施肥、播种等附加作业部件，实现一次下地完成多道作业工序，减少农机反复进地对土壤的压实影响。结构上所有外露的棱边都做了倒角处理，避免田间作业时操作人员上下拖拉机剐蹭受伤，焊接位置全部做了连续满焊处理，不会因为长期接触田间泥水、化肥等腐蚀性介质出现焊缝锈蚀脱开的问题，日常维护只需要定期在挂接销位置加注润滑脂，就能保证挂接结构的活动间隙处于合理范围，减少作业过程中的异响和磨损。
