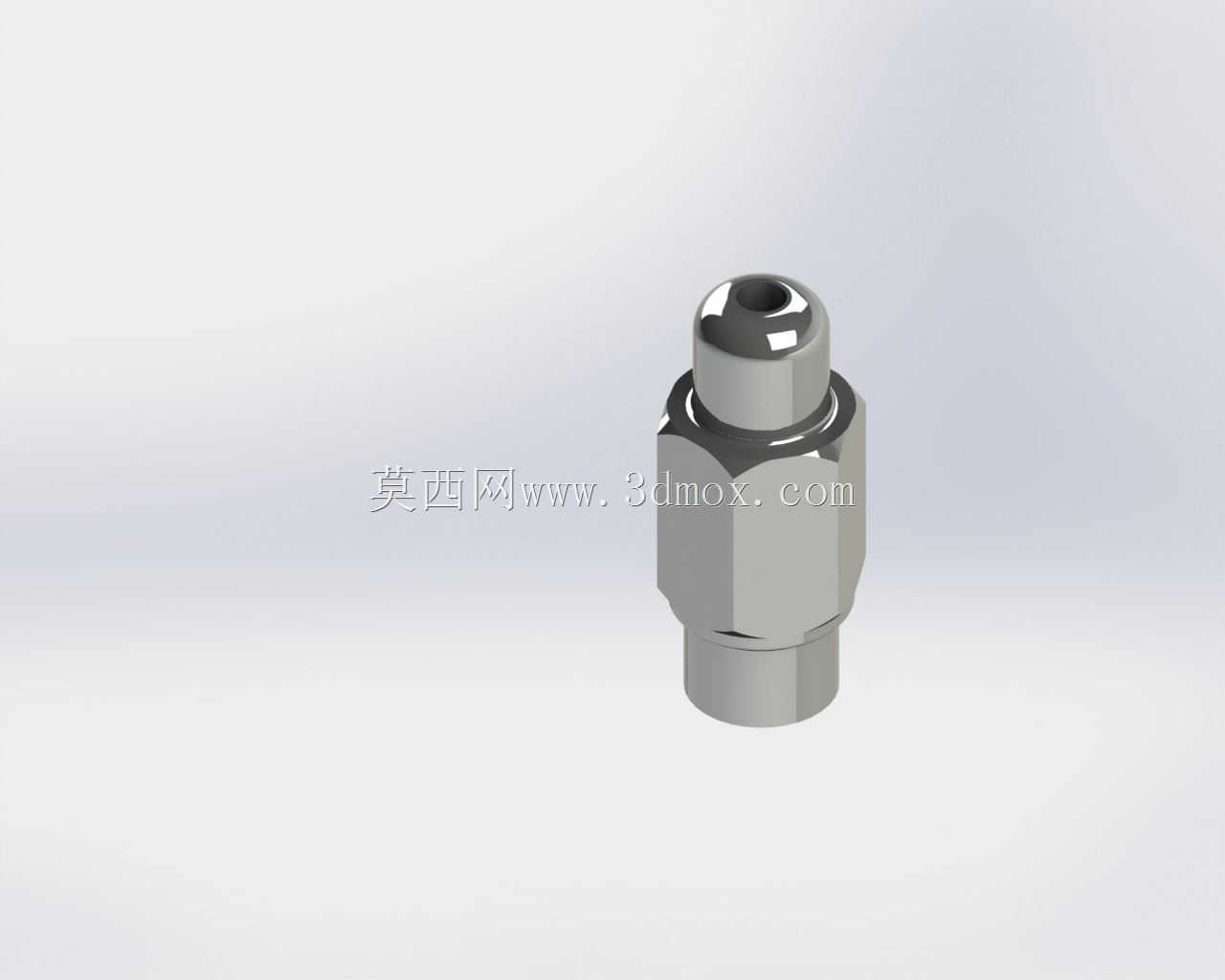

异径外六角直通液压螺纹接头结构

　　在液压系统的管路布设场景中，这类异径直通螺纹接头是解决不同通径管路对接需求的核心连接件，常见于中小型液压站的油路分支、工程机械液压管路的变径对接、机床液压夹紧系统的管路转接位置，承担着连通两段不同规格螺纹管路、保证油路密封无泄漏、维持管路通流稳定性的作用。从实际使用场景来看，这类接头往往安装在管路布局紧凑、操作空间有限的位置，比如液压阀组的侧部接口、油缸进出油口的转接处，不需要额外的变径转接头叠加，就能直接完成M16与M20两种规格外螺纹管路的对接，减少管路连接点的同时，也降低了多接头叠加带来的泄漏风险点。

　　从结构设计逻辑来看，接头中部采用外六角结构，是充分考虑了现场安装的操作需求，安装时可以用普通开口扳手或者活动扳手直接卡持六角面施加扭矩，不需要定制专用工装，六角的对边尺寸按照常规液压接头的标准扭矩要求设计，既保证施加额定拧紧扭矩时不会出现六角棱边崩裂的问题，也不会因为六角尺寸过大占用过多安装空间，给周边管路的布设留出足够的安全间隙。接头两端的螺纹段长度经过匹配性设计，能够适配常规液压管路的螺纹旋合深度要求，旋合后螺纹配合段的长度可以满足额定工作压力下的密封强度，不会因为旋合长度不足导致螺纹脱开或者密封失效。接头端部的内孔做了平滑过渡处理，没有突兀的台阶或者锐边，液压油流经接头内部时不会产生明显的节流效应，减少局部压力损失，也避免了锐边处长期受油液冲刷产生的气蚀问题，延长接头的使用寿命。

　　从安装边界来看，这类接头的整体轴向尺寸控制在适配紧凑布局的范围内，两端螺纹的同轴度经过设计校核，安装后两段对接管路不会出现偏斜，避免管路安装后产生额外的装配应力，长期运行下不会因为应力集中导致管路疲劳开裂。接头的外形没有多余的凸起结构，除了中部的六角拧动段之外，其余部分都是等直径的圆柱结构，在管路密集排布的场景中，不会和相邻的管路、阀件产生干涉，安装时可以直接从正面插入安装位置，不需要倾斜或者旋转避让周边部件，提升现场装配的效率。密封方面，这类接头适配常规的液压管路密封形式，螺纹段可以配合组合密封垫圈或者螺纹密封胶实现端面或者螺纹副密封，能够满足中低压液压系统的密封要求，在额定工作压力范围内不会出现渗漏问题。

　　在实际选型过程中，这类接头的通径匹配是核心考量点，两端的螺纹规格直接对应需要对接的管路接口尺寸，中部六角的尺寸要和现场常用的扳手规格匹配，避免出现扳手无法卡持的问题。建模过程中，这类零件的特征构建逻辑比较清晰，先通过旋转特征做出主体的内外轮廓，再拉伸切除出中部的六角结构，最后通过扫描或者异形孔向导做出两端的螺纹特征，建模时需要重点保证两端螺纹的同轴度公差，以及六角面和轴线的垂直度公差，避免加工后出现拧动偏斜、螺纹旋合卡滞的问题。对于液压系统设计人员来说，这类标准接头的三维模型可以直接调入管路装配体中，用来校验管路布局的干涉情况，提前预判安装时的操作空间是否足够，减少现场装配时才发现空间不足需要重新改管路的问题。在日常的液压系统维护中，这类接头也是常见的备件，因为结构简单、密封可靠，只要按照额定扭矩拧紧，基本不会出现故障，只有在长期受压力冲击、螺纹出现损伤的时候才需要更换，备件储备时只需要核对两端的螺纹规格和整体长度，就能直接替换使用，不需要做额外的加工调整。
