剖分式径向滑动轴承安装支座结构

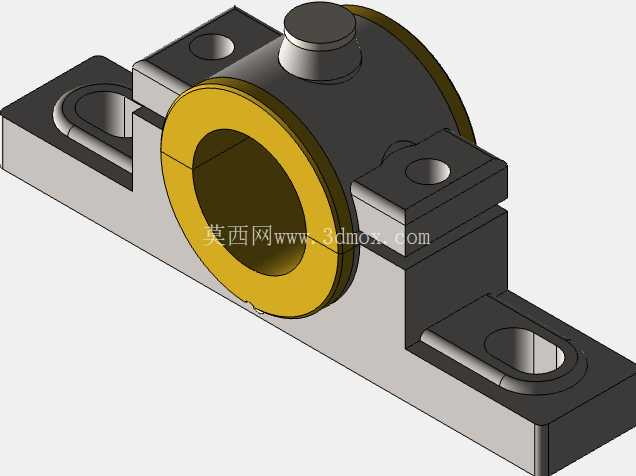

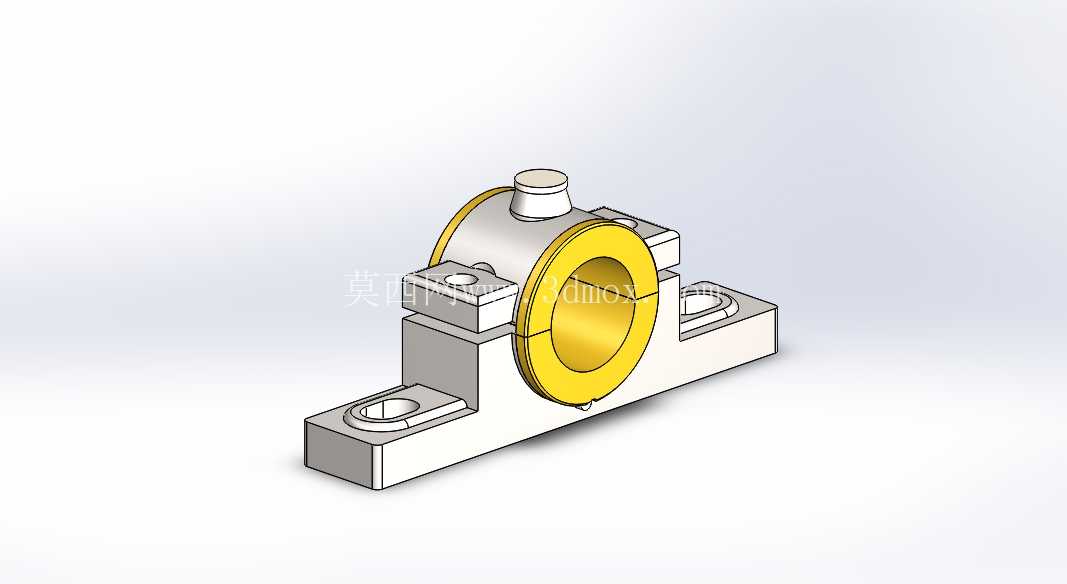

在各类中低速重载传动系统的布局中，这类剖分式径向轴承支座是支撑旋转轴系的核心承载部件，常见于矿山输送设备、中小型冶金辅机、建材生产流水线的传动轴系布置场景，主要承担径向载荷的传递，同时为旋转轴提供稳定的回转约束，避免轴系运转过程中出现径向窜动、挠曲变形超差的问题。和整体式滑动轴承结构不同，这种剖分式设计不需要从轴端进行套装，在长轴、多支点轴系的装配、后期维护更换轴瓦的场景下优势十分明显，不需要拆解整根轴上的其他传动部件，只需要拆开上盖即可完成轴瓦的更换、轴系对中调整，大幅降低现场运维的工作量。

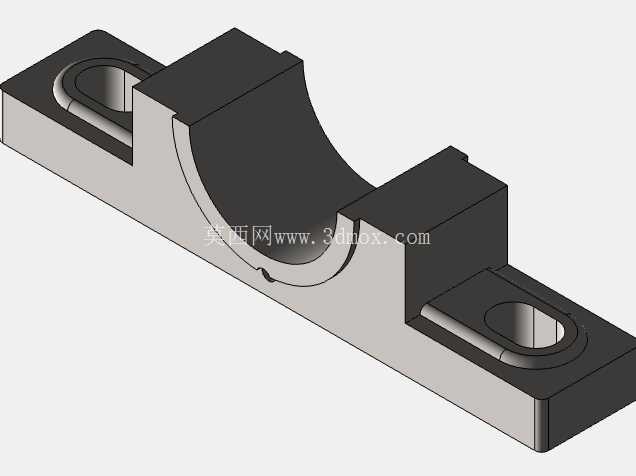

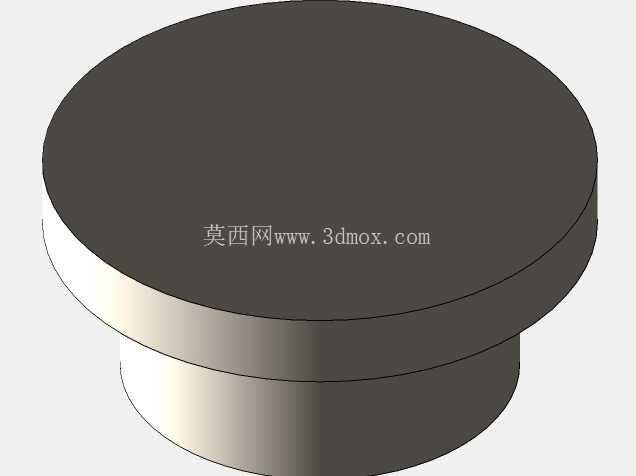

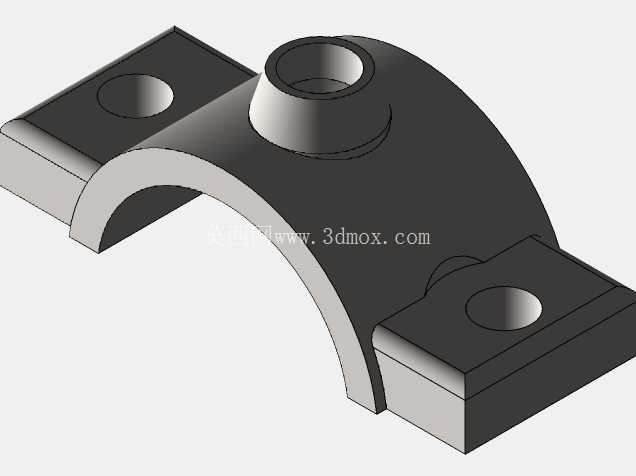

从结构设计逻辑来看，整个支座采用分体式组合结构，底座为一体式铸造成型的安装基座，两侧设置带长圆孔的安装耳，长圆孔的设计是为了适配安装基面的孔位误差，在现场安装时可以小范围调整轴承的轴向位置，方便轴系的对中找正，安装耳的厚度经过载荷校核，能够在额定径向载荷下避免安装面出现压溃变形。底座与上盖通过两侧的定位凸台实现精准对位，凸台配合间隙控制在0.02mm以内，保证合盖之后轴承内孔的圆度不会因为装配错位出现超差，避免轴瓦与轴颈出现偏磨。上盖顶部设置的注油结构，能够在设备不停机的状态下完成润滑脂的补充，润滑油道直接通向轴瓦的承载区，保证轴颈与轴瓦之间能够形成稳定的油膜，降低运转过程中的摩擦损耗。

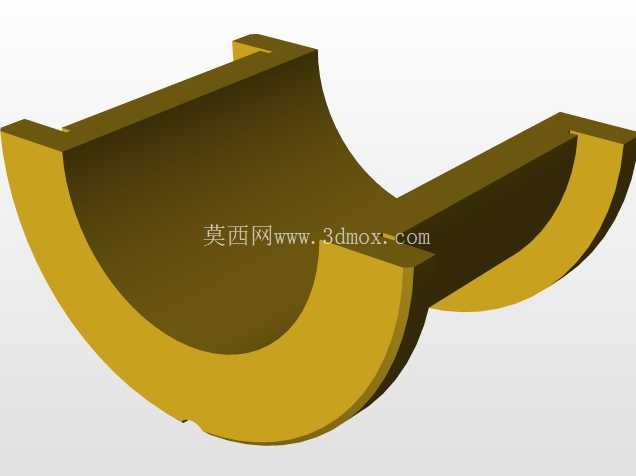

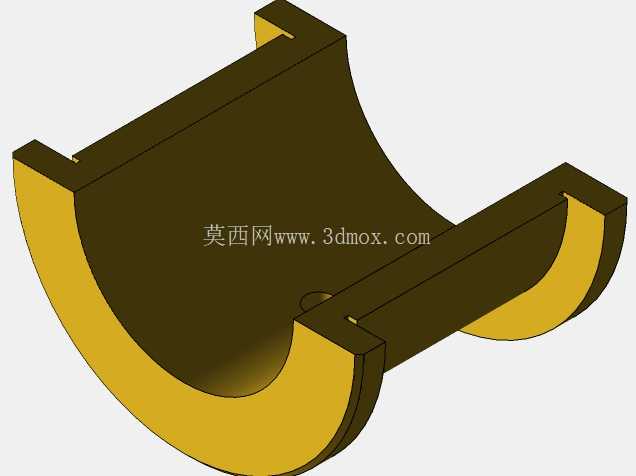

轴承内圈采用铜合金轴瓦结构，轴瓦与支座本体采用过盈配合加骑缝销定位的方式固定，避免轴瓦在支座内出现周向转动，轴瓦内孔预留了合理的刮研余量，现场装配时可以根据实际轴颈的尺寸进行配刮，保证接触斑点符合传动要求，轴瓦两端设置的挡边能够限制轴系的少量轴向窜动，不需要额外设置轴向定位结构就可以满足一般工况的使用需求。整个支座的安装边界需要结合轴系的中心高确定，底座的底面为精加工平面，平面度要求控制在0.03mm以内，保证安装后轴承内孔的轴线与安装基面平行，避免轴系运转时出现附加弯矩。两侧安装孔的孔距按照标准支座的尺寸系列设计，能够直接替换同规格的标准滚动轴承座，不需要对设备安装基面进行二次加工，适配性较强。

在实际选型应用时，需要结合轴系的最大径向载荷、最高运转转速、轴颈尺寸匹配对应的轴瓦宽度，轴瓦的宽径比一般控制在0.8-1.2之间，宽径比过大容易出现散热不良、轴瓦边缘磨损加剧的问题，宽径比过小则会导致轴承比压过高，油膜难以稳定形成。支座的材质通常采用灰铸铁铸造，经过时效处理消除内应力之后再进行机加工，避免长期使用过程中出现结构变形，导致轴系对中精度下降。对于冲击载荷较大的工况，还可以将底座材质更换为铸钢，提升整体的抗冲击性能，避免重载冲击下支座出现开裂问题。

建模过程中需要重点关注合盖面的配合公差、轴瓦与安装孔的配合公差、安装孔的位置度公差，这些尺寸直接影响最终的装配精度和使用性能，注油通道的走向需要避开结构的应力集中区域，避免在载荷作用下油道位置出现裂纹。两侧的连接螺栓需要按照额定载荷进行强度校核，保证在最大冲击载荷下螺栓不会出现塑性变形，导致上盖与底座之间出现间隙，影响轴承的支撑刚度。
