螺杆联动式手动夹紧工装结构

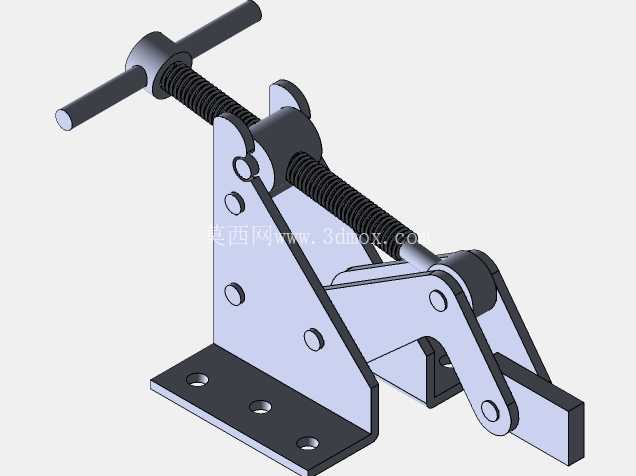

　　这套手动夹紧结构在中小批量零件加工、工装夹具适配、工位临时装夹场景中应用十分广泛，区别于气动、液压夹紧方案，它不需要外接动力源，完全依靠手动操作即可完成工件的锁紧与释放，在没有气源、电源配套的零散加工工位，或是需要频繁调整装夹位置的维修、装配场景下，这类纯机械结构的夹紧装置可靠性远高于带动力配套的夹紧方案，不会出现管路泄漏、电路故障导致的夹紧失效问题。整套结构由8类独立部件组合而成，核心传力路径围绕螺杆的直线进给展开，操作端的T型手轮直接和梯形传动螺杆连接，转动手轮时螺杆会沿着固定在立式支架上的螺母座做轴向进给，螺杆的进给端通过铰链连接两组对称布置的摆臂，摆臂的另一端和压头组件铰接，同时立式支架作为整个结构的承载基体，底部带安装孔的法兰底板负责把整套装置固定在工作台或者工装基板上，所有转动副位置都通过圆柱销实现铰接，保证各运动部件的转动自由度不受卡滞。

　　从设计逻辑上看，这套结构没有采用复杂的增力机构，而是通过螺杆本身的机械特性实现自锁，梯形螺纹的导程角小于当量摩擦角，当夹紧力达到设定值后，即使撤去手轮上的操作力，整套结构也不会因为工件的反作用力出现松脱，不需要额外增加锁紧销或者止动结构，大幅简化了零件数量和装配流程。安装边界方面，底部法兰底板上的四个安装孔采用对称布置，孔位间距适配通用工装平台的T型槽间距，不需要额外加工过渡连接板就可以直接固定在标准工作台上，立式支架的侧板采用折弯成型的钢板结构，既保证了螺杆进给方向的支撑刚度，又给摆臂的摆动留出了足够的运动空间，不会出现运动干涉。

　　压头部分采用平直面设计，接触工件的位置可以根据实际装夹需求更换不同材质的垫块，比如装夹软质金属工件时可以更换铜质垫块避免夹伤工件表面，装夹毛坯件时可以更换带齿纹的垫块增加摩擦力防止工件滑移。在实际使用过程中，这套夹紧结构的开合行程可以通过调整螺杆的初始旋入长度进行适配，针对不同厚度的被夹工件，不需要更换结构零件，只需要提前调整螺杆的初始位置就可以覆盖一定范围内的工件尺寸，操作时顺时针转动T型手轮，螺杆向前推进带动摆臂收拢，压头逐渐压紧工件，当感受到手轮的操作阻力明显上升时即可达到足够的夹紧力，逆时针转动手轮时螺杆后退，摆臂在铰接结构的带动下张开，压头脱离工件即可完成卸料。

　　所有铰接位置的销孔都采用间隙配合，装配时涂抹少量润滑脂就可以保证长期使用无卡滞，支架、摆臂、压头等承载部件都采用碳钢材料加工，受力部位做了倒角去应力处理，避免长期受交变载荷出现应力集中断裂的问题，螺杆采用45号钢调质处理，螺纹表面做发黑处理提升耐磨性能，日常使用不需要复杂的维护，只需要定期清理螺纹缝隙里的切屑、灰尘就可以保证传动顺畅。和常见的垂直下压式夹钳相比，这套结构的夹紧力作用方向更稳定，压头的运动轨迹在夹紧终段是垂直于工件安装面的，不会出现侧向分力导致工件移位的问题，在铣削、钻孔、装配等需要稳定装夹的工序中，装夹定位的重复精度可以控制在0.1mm以内，完全满足普通机加工和装配工序的装夹精度要求。
