修剪设备用微调齿轮头结构设计

在园林修剪、小型五金加工修边这类需要精准控制进给量的作业场景里，微调齿轮头是手持修剪设备上决定作业精度与操作手感的核心执行部件，它直接衔接动力输出端与作业刀头，既要把动力平稳传递到切削端，还要承担作业过程中的微调进给功能，避免修边作业时出现进给过量导致的工件报废、修剪边界不齐的问题。从实际使用场景来看，这类齿轮头常配套在手持电动修剪器、小型修边设备上，作业时操作人员单手握持设备主体，另一只手可以通过齿轮头侧方的微调结构调整刀头的伸出量与进给行程，针对不同厚度的修剪对象、不同弧度的修边需求做微米级的行程调整，相比无微调结构的直连齿轮头，它能把修边误差控制在0.1mm以内，大幅降低后续打磨修整的工作量。

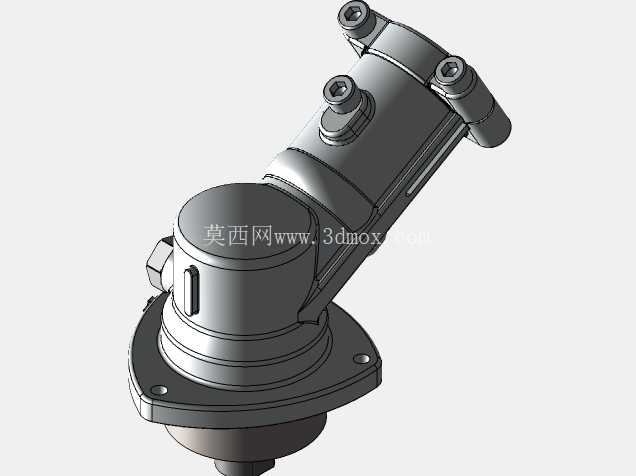

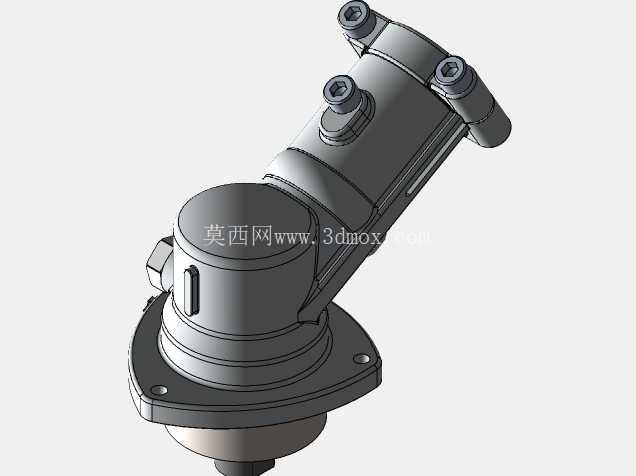

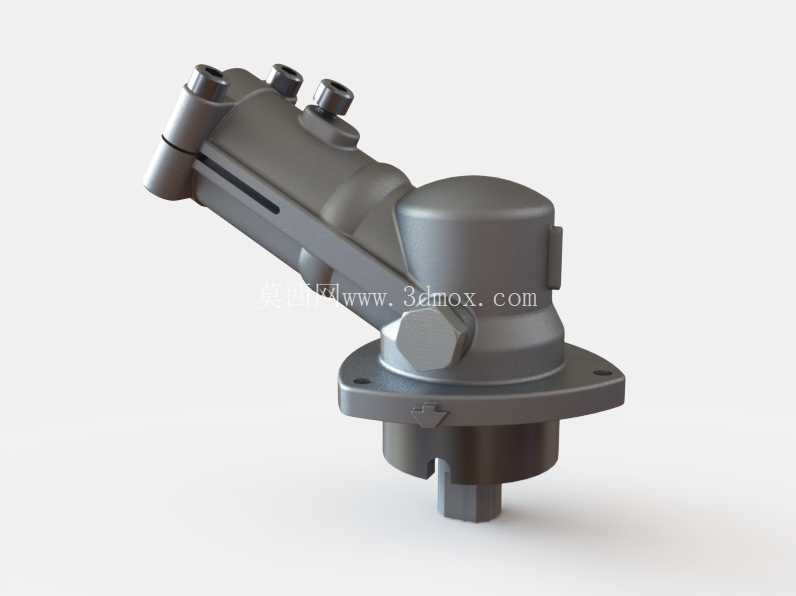

从结构设计思路来看，这款齿轮头采用了一体式铸铝壳体搭配内部淬硬齿轮组的方案，壳体上方预留的三个接口分别对应动力输入、润滑注油、锁紧定位的功能，下方带安装法兰的输出端直接对接作业刀头，侧方延伸的臂状结构内部集成了微调蜗杆副，转动微调旋钮时，蜗杆带动蜗轮实现输出轴的微小角度转动，进而转化为刀头的直线进给量，这种蜗轮蜗杆微调结构自带自锁特性，调整到目标位置后不会因为作业振动出现行程偏移，不需要额外增加锁紧结构就能保证作业过程中的位置稳定性。设计时特意把微调结构的传动比设置为28:1，也就是说旋钮转动一整圈，输出端的进给量只有0.25mm，操作人员可以很轻松地控制微调精度，不会因为转动幅度过大导致调整过量。

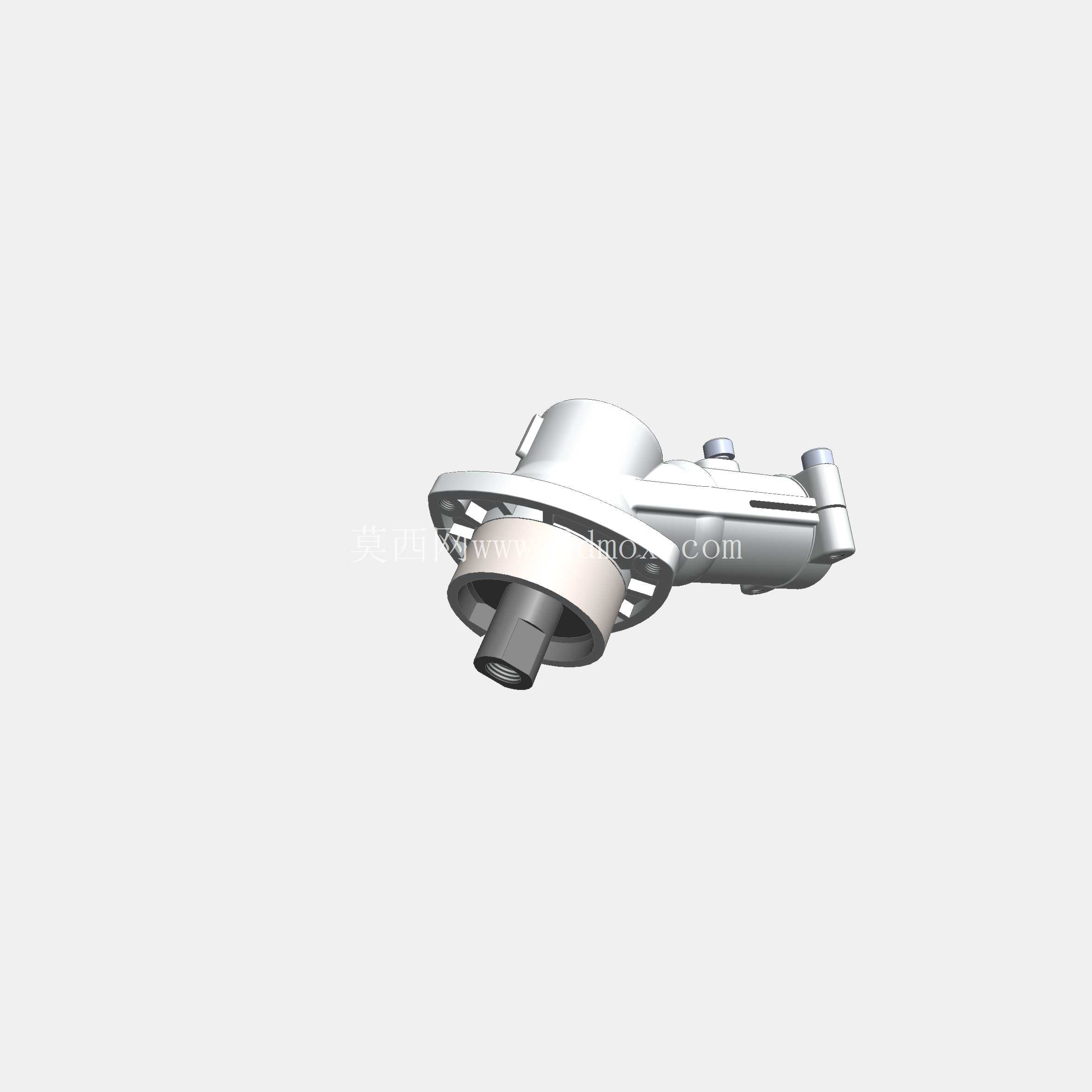

在安装边界与尺寸适配方面，这款齿轮头的底部安装法兰采用了三螺栓定位结构，法兰盘直径为62mm，三个安装孔均匀分布在直径50mm的分度圆上，孔位直径5.2mm，可以直接适配市面上主流的手持修剪器主机安装位，不需要额外做转接法兰。输出轴采用了标准的8mm方轴结构，伸出法兰端面的长度为12mm，配套的刀头安装孔直接套入方轴后用端面顶丝锁紧即可，拆装更换刀头不需要专用工具，现场作业时可以快速更换不同规格的修剪刀头。齿轮头整体的横向总长度为118mm，主体壳体最大直径为48mm，侧方微调臂的宽度为22mm，整体重量控制在320g以内，安装到手持设备上不会出现头重脚轻的问题，长时间单手握持作业也不容易产生疲劳感。

从功能特性来看，这款齿轮头的内部齿轮组采用了斜齿传动设计，相比直齿齿轮传动，斜齿啮合的重合度更高，传动过程中的噪音更低，承载能力也更强，修剪作业时遇到较硬的枝干、金属毛边时不会出现打齿、卡滞的问题。壳体上方的注油孔可以定期注入润滑脂，对内部齿轮、蜗杆副进行润滑保养，正常使用工况下保养周期可以达到300作业小时，不需要频繁拆解维护。壳体结合面采用了O型圈密封结构，作业过程中产生的碎屑、户外作业时遇到的雨水都不会进入壳体内部，避免内部零件出现磨损、锈蚀的问题，能适应户外园林修剪、车间金属修边等多场景的复杂作业环境。设计时还在输出轴根部做了防尘密封结构，采用双唇口橡胶油封，能阻挡修剪产生的细屑、粉尘进入轴承位置，延长输出端轴承的使用寿命，避免长期使用后出现输出轴晃动、精度下降的问题。

在实际选型适配时，需要注意这款齿轮头的输入转速适配范围为300-1500rpm，配套的动力源功率在150W-500W区间即可，过高的输入转速会导致内部齿轮发热过快，过低的功率则会导致修剪硬材质时出现动力不足、闷机的问题。安装时要保证法兰结合面完全贴合主机安装面，三个固定螺栓的锁紧扭矩控制在8N·m即可，扭矩过大会导致铸铝法兰出现变形，影响输入轴与主机输出轴的同轴度，进而导致传动噪音增大、轴承过早磨损。微调旋钮的操作扭矩设计为0.2N·m，作业时不需要用很大的力气就能转动旋钮调整进给量，旋钮表面做了滚花处理，沾了油污、汗水的情况下也不会出现打滑的问题，戴劳保手套操作也能精准控制调整量。
