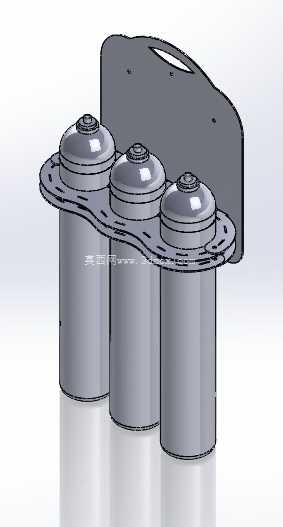

壁挂式三工位气瓶固定承载支架结构

　　从实际使用的功能逻辑来看，该支架采用壁挂安装的形式，不需要依托地面做支撑，所有承载载荷通过背部的安装板直接传递到建筑墙面，能够在不占用地面通行与作业面积的前提下，同时完成三个标准规格小型工业气瓶的位置固定，适配喷漆作业间、设备维保角、小型气焊工位这类需要就近放置气瓶、但地面空间紧张的作业场景。结构设计上，背部的安装板做了适配墙面锚固的安装孔位排布，孔位间距参考常规砌体墙、混凝土预制墙的膨胀螺栓安装规范设置，能够保证安装后整体结构的抗倾覆力矩满足日常使用要求，安装板上方预留的手持开孔，一方面可以在安装过程中作为临时持握的受力点，方便施工人员对位校准，另一方面也可以在支架闲置时作为临时挂点，悬挂配套的气瓶防护帽、连接软管等小型配件。在车间工位、维修站点、小型仓储区域的日常作业场景中，零散放置的压缩气瓶始终是现场安全管理的重点管控对象，这类承压容器如果缺乏可靠的固定约束，一旦受到外力碰撞发生倾倒，轻则造成瓶阀磕碰泄漏，重则引发爆燃、物体打击等安全事故，传统的落地式气瓶固定架往往需要占用地面作业空间，在墙面可用、地面局促的作业区域适配性较差，这款壁挂式三瓶位固定支架正是针对这类场景的痛点完成的结构设计。

　　前方的承载托圈采用三工位连续排布的结构，托圈的内径尺寸匹配常用小型工业气瓶的瓶身外径，托圈边缘做了翻边强化处理，既可以避免瓶身装入时被锐边划伤涂层，也能提升托圈本身的径向承载能力，防止长期使用后出现托圈变形、气瓶卡滞或松脱的问题；三个托圈之间通过一体化的连接筋做结构补强，避免单个托圈受力时出现应力集中导致的结构开裂，托圈与背部安装板之间的连接段做了弧度过渡，既能够避让瓶身肩部的凸起结构，保证气瓶装入后瓶身与支架贴合紧密，也能优化载荷传递路径，让瓶身的重力载荷均匀分散到背部安装板的各个锚固点上，减少局部应力过大导致的墙面锚固松动问题。从安装边界的尺寸适配来看，该支架的整体外轮廓宽度参考三个气瓶并排摆放的最小间距设置，相邻两个托圈的中心距既保证气瓶装入后相互之间留有足够的间隙，方便操作人员单独取放任意一个气瓶，不会出现相邻瓶身干涉卡滞的问题，也尽可能压缩了支架的整体宽度，降低对墙面安装空间的尺寸要求；支架的纵深尺寸控制在刚好承托瓶身稳定段的范围，不会过度突出墙面影响周边的人员通行，也不会因为纵深不足导致气瓶固定后重心外移，留下倾覆的安全隐患。

　　在实际使用过程中，操作人员只需要先通过膨胀螺栓将背部安装板牢固固定在符合承重要求的墙面上，确认所有锚固点紧固无松动后，即可将三个气瓶依次放入对应的托圈位置，瓶身靠在背部安装板的支撑面上，配合气瓶本身的防震圈、瓶帽防护结构，即可实现气瓶的稳定固定，避免日常作业中误碰、外力撞击导致的气瓶倾倒问题；相比传统的链条式墙面固定点，这种一体化托圈结构的固定方式不需要每次取放气瓶时拆装链条，操作更加便捷，同时三个工位的集成设计也能让常用的不同类型气瓶（比如氧气、乙炔、压缩空气瓶）实现就近集中存放，减少作业过程中来回移动气瓶的工作量，提升工位作业的效率。

　　结构细节上，所有的板件边缘都做了钝化处理，没有尖锐的毛刺棱角，避免安装和使用过程中划伤操作人员，整体结构没有多余的装饰性设计，所有的几何特征都服务于承载、固定、安装的实际功能，在保证结构强度满足使用要求的前提下，尽可能优化板材的用料，控制整体构件的重量，降低安装过程中的搬运难度，同时也减少不必要的材料浪费。针对不同墙面的安装场景，该支架的安装板孔位也预留了一定的调节余量，当墙面存在小幅的不平整或者预埋构件位置偏差时，可以在一定范围内调整安装位置，不需要额外重新打孔，降低现场安装的施工难度；托圈的承载面做了微幅的倾斜设计，气瓶装入后会自然靠向背部安装板一侧，进一步提升固定后的稳定性，即使受到一定的侧向冲击力，也不会轻易从托圈中脱出。
