十六齿链轮传动零件结构设计

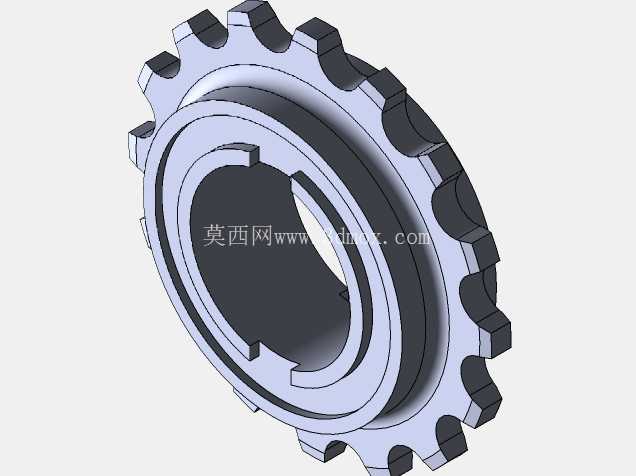

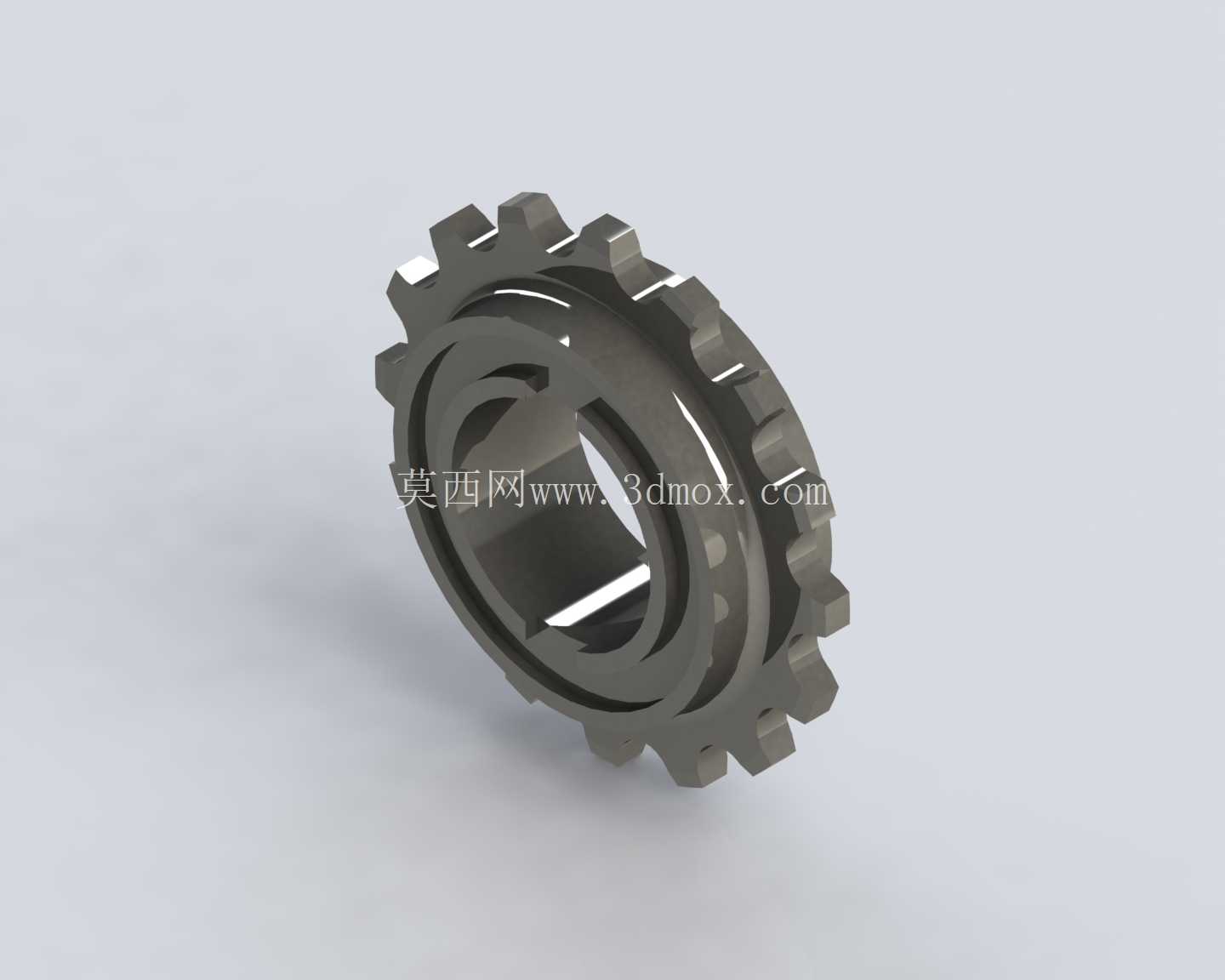

　　在各类链传动系统的设计选型环节，链轮作为和链条直接啮合的核心承载零件，其齿形精度、结构强度、安装适配性直接决定了整套传动机构的运行寿命与传动效率，这款十六齿链轮的结构设计，完全围绕中小载荷工况下的链传动需求展开，适配常规节距的传动链条，可广泛应用在轻工输送线、小型动力传输单元、农机进给机构、自动化分拣设备的传动链路中。从实际应用场景来看，这类小齿数链轮通常布置在传动链路的动力输入端，和驱动轴直接连接，通过齿槽和链条滚子的精准啮合，将电机输出的旋转扭矩平稳传递到从动端，相比带传动不存在打滑丢转的问题，相比齿轮传动对安装中心距的容错率更高，适合中心距较大的动力传输场景。从结构设计思路来看，这款链轮采用了一体式辐板结构，没有多余的减重镂空设计，整体刚性更强，能承受频繁启停带来的冲击载荷，齿部轮廓按照标准链传动啮合轨迹修形，齿根位置做了圆弧过渡处理，避免应力集中导致的齿根断裂问题，在啮合过程中能让链条滚子顺畅进入和退出齿槽，减少啮合冲击带来的噪音与磨损。中心的安装孔采用了带键槽的D型孔设计，和驱动轴装配时通过平键传递扭矩，能避免链轮和轴之间出现相对转动，安装孔的端面做了凸台定位结构，装配时可以和轴肩贴合，保证链轮的径向跳动控制在合理范围内，避免运行过程中出现链条脱轨、偏磨的问题。

　　齿顶部分做了小角度倒角处理，一方面是在装配链条时能起到导向作用，方便链条快速卡入齿槽，另一方面也能减少齿顶和链条链板之间的剐蹭，降低链条的非正常磨损。链轮的轴向厚度经过匹配计算，和适配链条的内节内宽尺寸留有合理的安装间隙，既不会因为厚度过大导致和链板发生摩擦，也不会因为厚度过小导致啮合接触面积不足，加剧齿面的磨损速度。在实际设备安装时，需要保证两个配对链轮的端面共面度误差控制在允许范围内，否则会加剧链条和链轮的侧面磨损，甚至出现跳齿、脱链的故障，这款链轮的辐板平面加工有较高的平面度要求，安装时可以通过百分表打表调整端面跳动，保证装配精度。

　　从工况适配性来看，这类十六齿链轮因为齿数较少，相同转速下的链条传动速度更低，输出扭矩更大，适合低速重载的传动场景，不过在设计时也考虑了齿数少带来的多边形效应影响，对齿形的修形参数做了优化，降低传动过程中的动载荷波动，让链条运行更平稳。在日常维护场景中，这类一体式结构的链轮没有拼接缝隙，不容易积存油污和碎屑，日常清洁和润滑保养更方便，齿面的硬化处理能提升耐磨性能，在正常润滑工况下可以达到很长的使用寿命。很多小型输送设备的设计中，会选用这类小齿数链轮作为主动轮，搭配大齿数从动轮实现减速传动，既能满足传动比要求，又能控制整套传动机构的体积，不会占用过多的设备安装空间。

　　链轮的轮毂部分长度经过优化，和轴的接触长度足够传递额定扭矩，不会因为轮毂过短导致轴孔受力不均，出现键槽压溃的问题，轮毂外圆和辐板的连接位置做了圆角过渡，减少焊接或者整体加工时的应力残留，提升零件的整体抗疲劳强度。在三维建模过程中，齿形的绘制完全遵循链传动的设计规范，每个齿的齿距误差控制在极小范围内，保证和链条啮合时每个齿都能均匀承载，不会出现个别齿受力过大提前失效的问题，中心键槽的尺寸按照标准公差设计，和标准平键、标准驱动轴的适配性很好，设计人员在做整套设备的结构设计时，可以直接调用这个模型完成装配干涉检查，提前验证链轮和周边护罩、张紧机构的安装间隙，避免实际加工装配时出现干涉问题。
