钛合金材质轴流风扇叶轮结构设计

在工业通风、动力散热、流体输送等场景中，轴流风扇的核心做功部件就是叶轮，这款采用钛合金材质打造的轴流风扇叶轮，针对高转速、强腐蚀、长周期运行的工况做了定向结构优化。从实际应用场景来看，这类叶轮既可以配套在大型工业设备的散热风道内，为高功率电机、电控柜、热处理设备提供持续的强制风冷，也可以集成在通风管道系统中，作为车间换气、工艺气体输送的动力元件，部分轻量化适配版本还能用于移动作业设备的散热单元，适配宽范围的安装工况。

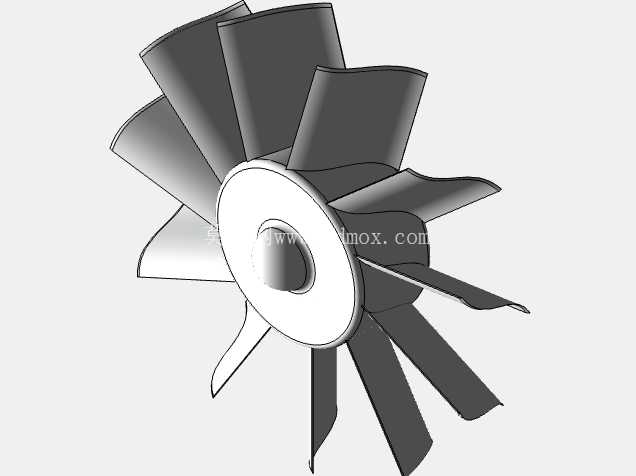

从功能特性上看，这款叶轮采用多叶片不等距排布设计，11片成型叶片沿轮毂周向均匀分布，每片叶片的翼型都经过气动轮廓修型，叶根到叶尖的扭角连续变化，能够在旋转过程中减少气流沿叶展方向的涡流损耗，降低同转速下的气动噪声，同时提升单位功耗下的送风效率。钛合金材质的选用，让叶轮整体具备更高的比强度，在高转速运行时叶片的形变量控制在极小范围内，避免叶尖与风筒内壁发生刮蹭，同时钛合金本身的耐蚀特性，让叶轮可以在高湿度、含弱腐蚀介质的气流环境中长期工作，不需要额外做表面防腐涂层处理，减少后期维护的工序。

设计过程中，首先确定的是轮毂的安装边界，轮毂中心的安装孔采用标准轴孔配合尺寸，孔位周边做了加厚凸台结构，能够传递更大的扭矩，避免轴孔配合面在频繁启停的工况下出现磨损松旷。叶片与轮毂的连接区域采用大圆角过渡，消除应力集中点，在做有限元强度校核时，这个过渡区域的应力值远低于钛合金材料的许用应力，能够承受额定转速1.5倍的超速工况考验。叶片的厚度从叶根到叶尖逐渐减薄，既保证了叶根位置的结构强度，又降低了叶尖位置的转动惯量，减少电机启动时的负载冲击。

外形尺寸方面，叶轮的整体径向尺寸适配常规的圆形风筒安装规格，轴向安装宽度控制在紧凑范围内，不需要对原有设备的风道结构做大幅改造就能直接替换安装。叶片的前缘做了小圆角钝化处理，避免安装过程中尖锐边缘造成操作划伤，后缘则做了厚度收窄处理，优化气流脱离叶片时的流态，减少尾迹涡流带来的振动传递。在安装边界设计上，轮毂端面预留了标准的紧固件安装位，可以适配平键、花键等多种轴连接方式，同时做了动平衡校正结构，在叶轮的指定位置预留了去重区域，方便装配前完成高精度动平衡调试，降低运行过程中的整机振动。

从实际选型适配的角度看，这款叶轮的气动曲线覆盖了中压头、大流量的工况区间，在额定转速下能够输出稳定的轴向气流，不会出现明显的旋转失速现象，适合对运行稳定性、使用寿命有较高要求的设备配套场景。结构设计上没有采用复杂的分体装配结构，叶片与轮毂为一体化成型结构，避免了装配式叶片存在的连接松动风险，整体结构可靠性更高，能够适应长时间连续运行的工业作业环境。
