台式机CPU主动散热风冷模组结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1151847
  • 台式机CPU主动散热风冷模组结构设计
  • 台式机CPU主动散热风冷模组结构设计
  • 台式机CPU主动散热风冷模组结构设计
  • 台式机CPU主动散热风冷模组结构设计
  • 台式机CPU主动散热风冷模组结构设计

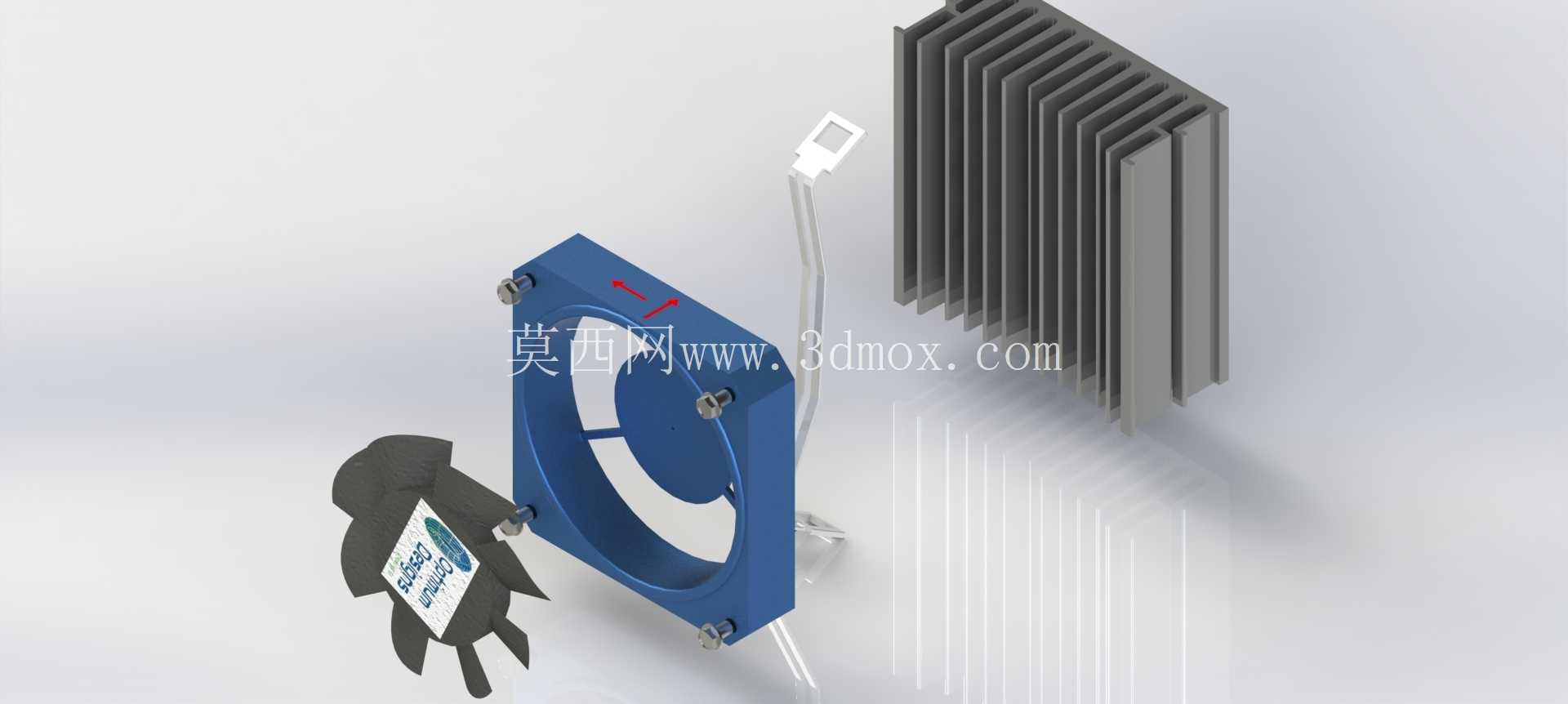

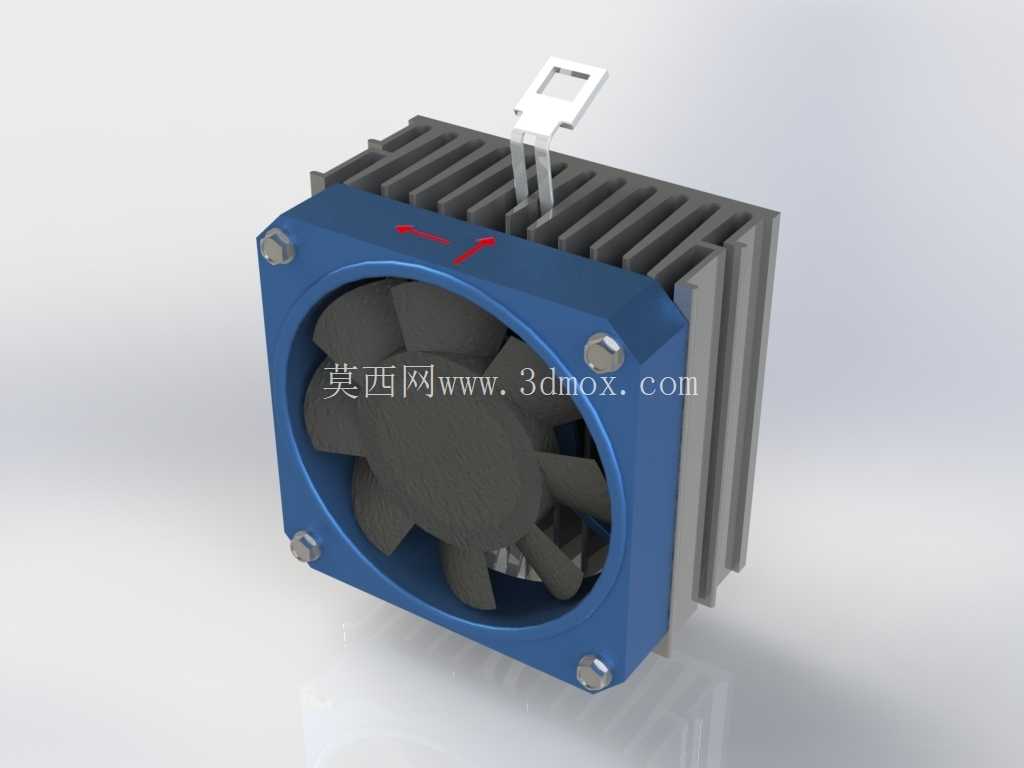

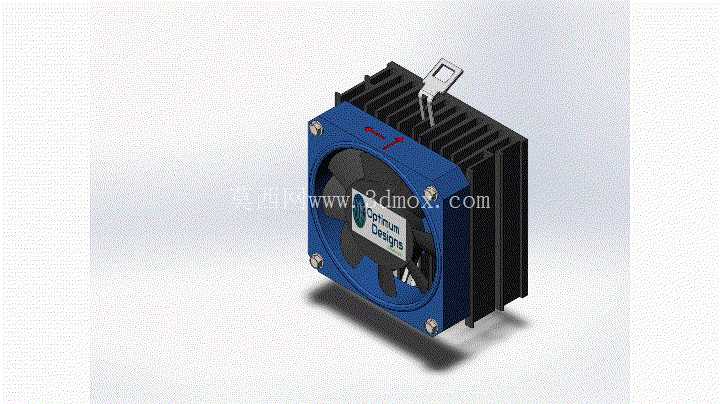

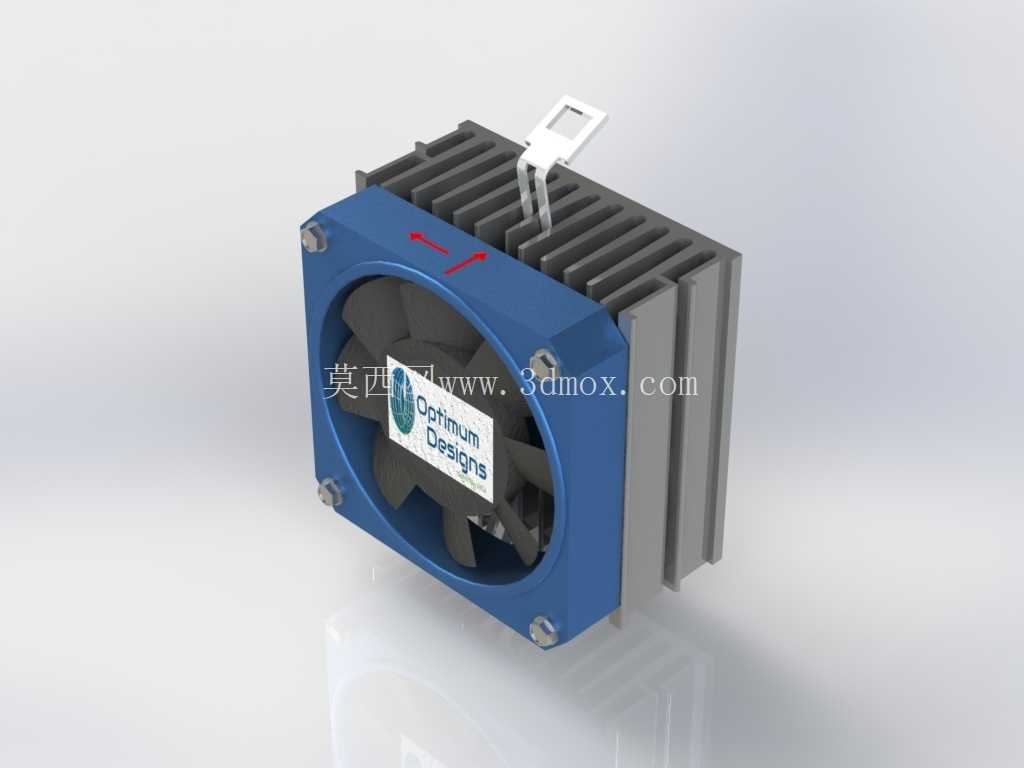

  这套散热模组采用主动式风冷架构,核心由铝挤型散热鳍片组、轴流风扇、固定扣具三个核心部分组成,鳍片部分采用一体铝挤成型工艺,基底与鳍片之间无额外连接界面,能有效降低接触热阻,鳍片采用平行直肋排布,肋片间距经过气流通道优化,在保证足够换热面积的同时,避免肋片过密导致风阻过大、气流穿透率不足的问题。轴流风扇采用方形外框设计,通过四角的固定螺丝与鳍片侧边的安装柱锁附连接,风扇中心的标识区域对应电机安装位,扇叶采用后掠式曲面设计,运转时能在较低转速下实现足够的静压,推动气流穿过鳍片间隙带走热量,风扇供电走线沿鳍片侧边布设,避免干涉扇叶运转。在桌面级计算设备的散热系统搭建中,CPU风冷散热模组是普及率最高的散热解决方案,其核心作用是将处理器运行过程中产生的焦耳热通过热传导路径快速转移至空气介质中,避免核心温度超过阈值引发降频、硬件损坏等问题,广泛应用于台式组装电脑、工业控制计算机、小型嵌入式计算终端等场景,适配常规功耗段的桌面级处理器,无需复杂的管路布设与维护操作,可靠性远高于同散热能力的液冷方案。

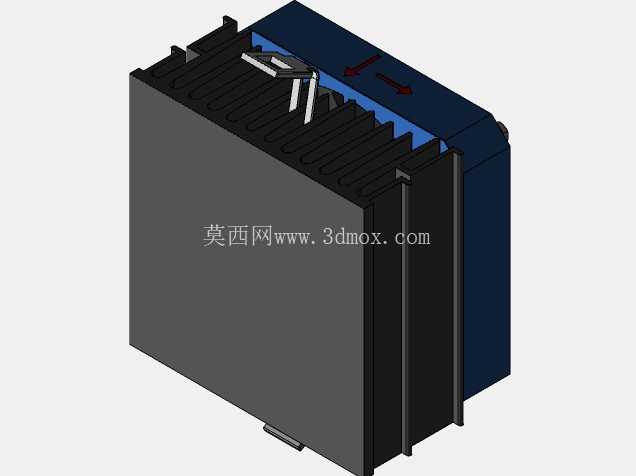

  固定扣具采用弹性卡扣结构,安装时无需额外工具即可卡入主板对应的CPU插座固定位,扣具的压合力度经过调校,既能保证散热基底与CPU核心表面充分贴合,又不会因压力过大导致核心基板受压变形,扣具上的红色标识为安装对位标记,能帮助安装人员快速确认扣合方向,避免装反导致压合不均。从安装边界来看,这套散热模组的整体高度控制在常规塔式机箱的CPU散热限高范围内,横向宽度不会遮挡主板上的内存插槽位,安装后不会与高马甲内存产生结构干涉,鳍片组的长度方向与机箱前进后出的风道走向匹配,能借助机箱整体风道提升散热效率。

  设计过程中优先考虑了量产工艺的可行性,铝挤鳍片的拔模角度符合常规挤压生产的工艺要求,无需额外的二次切削加工即可达到尺寸精度要求,风扇外框采用标准92mm轴流风扇的安装孔位,后期维护时可直接替换同规格的市售风扇,无需更换整个散热模组。在热传导路径设计上,散热基底的平面度控制在较高精度范围内,搭配常规导热硅脂即可填充基底与CPU顶盖之间的微观空隙,减少界面热阻,鳍片的厚度与肋高比例经过热仿真验证,在常规风扇转速下,肋片末端的温度与基底温度差控制在合理区间,不会出现肋片有效换热面积不足的问题。

  实际使用过程中,这套模组可满足常规功耗桌面处理器的满负载散热需求,风扇运转时的动平衡经过调校,不会产生额外的振动传导至主板,长期运行下的结构稳定性可靠,扣具的弹性部件采用抗疲劳材质,经过多次拆装后仍能保持稳定的压合力,不会出现松动导致散热失效的问题。气流组织方面,风扇吹出的气流全部导向鳍片区域,没有多余的旁通风道损失,能最大化利用风扇产生的风量,鳍片表面的氧化层处理既提升了表面辐射散热能力,也能避免长期使用下铝材质氧化锈蚀,延长模组的整体使用寿命。
