多规格阶梯式金属切削钻头结构设计

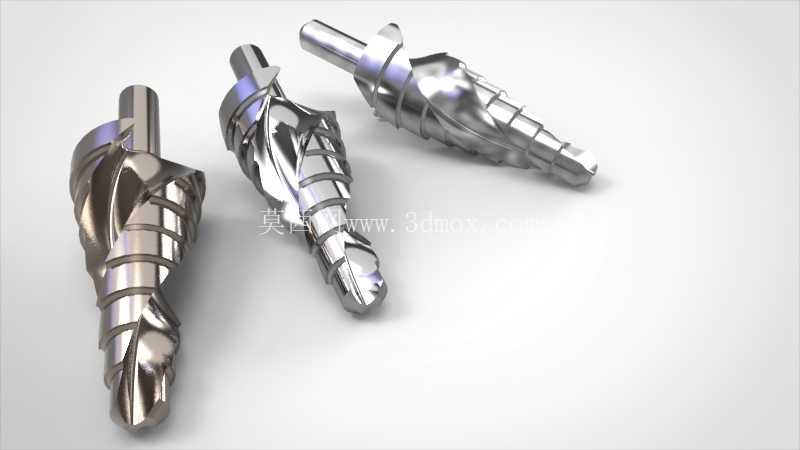

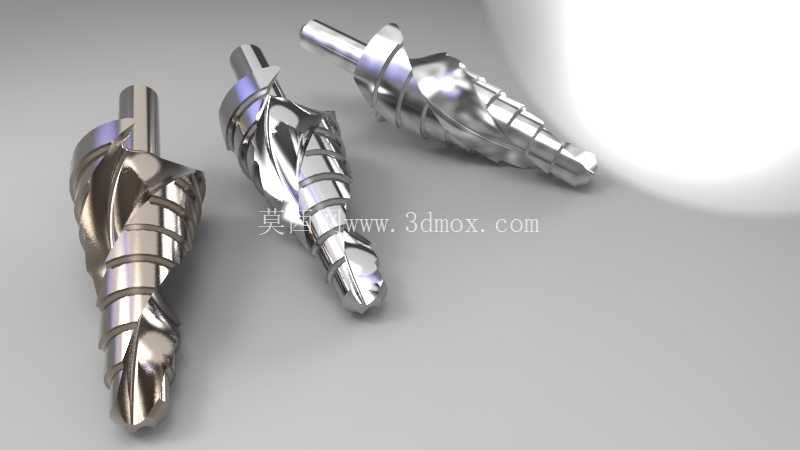

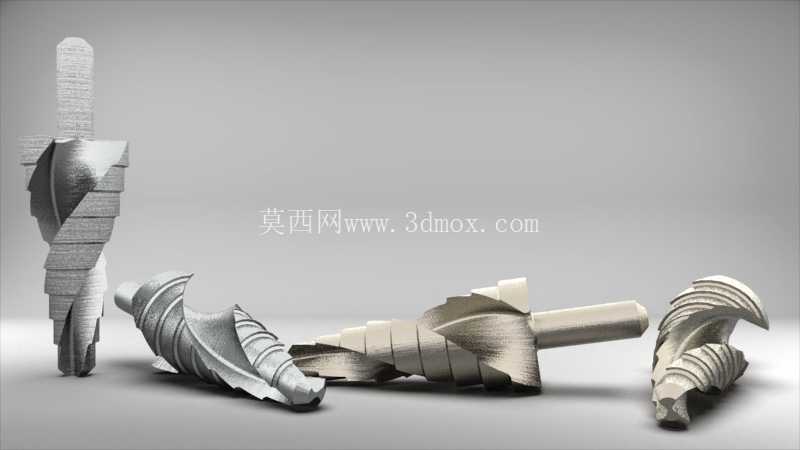

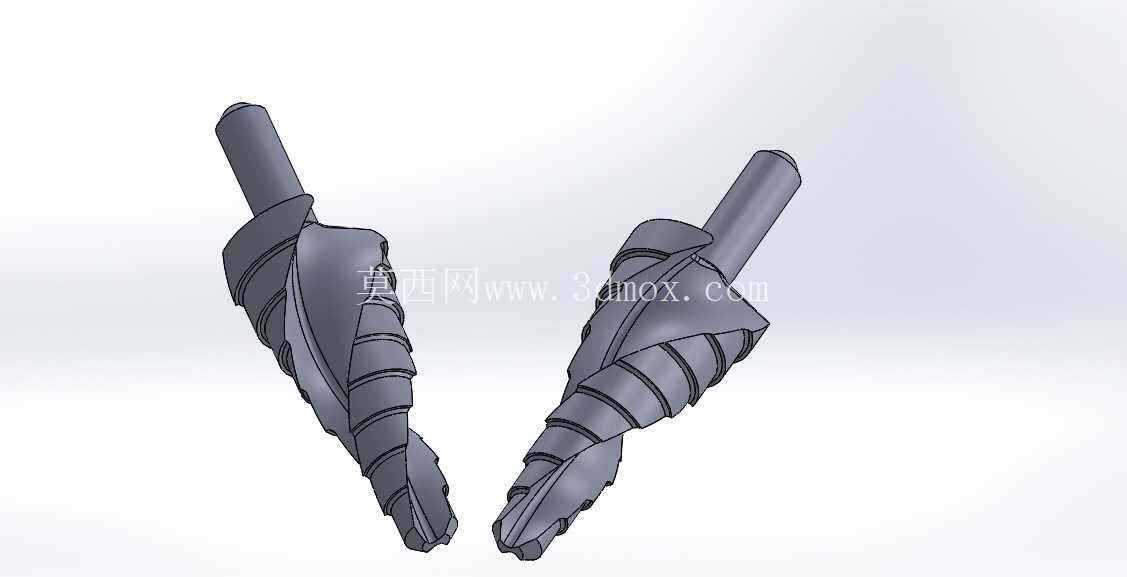

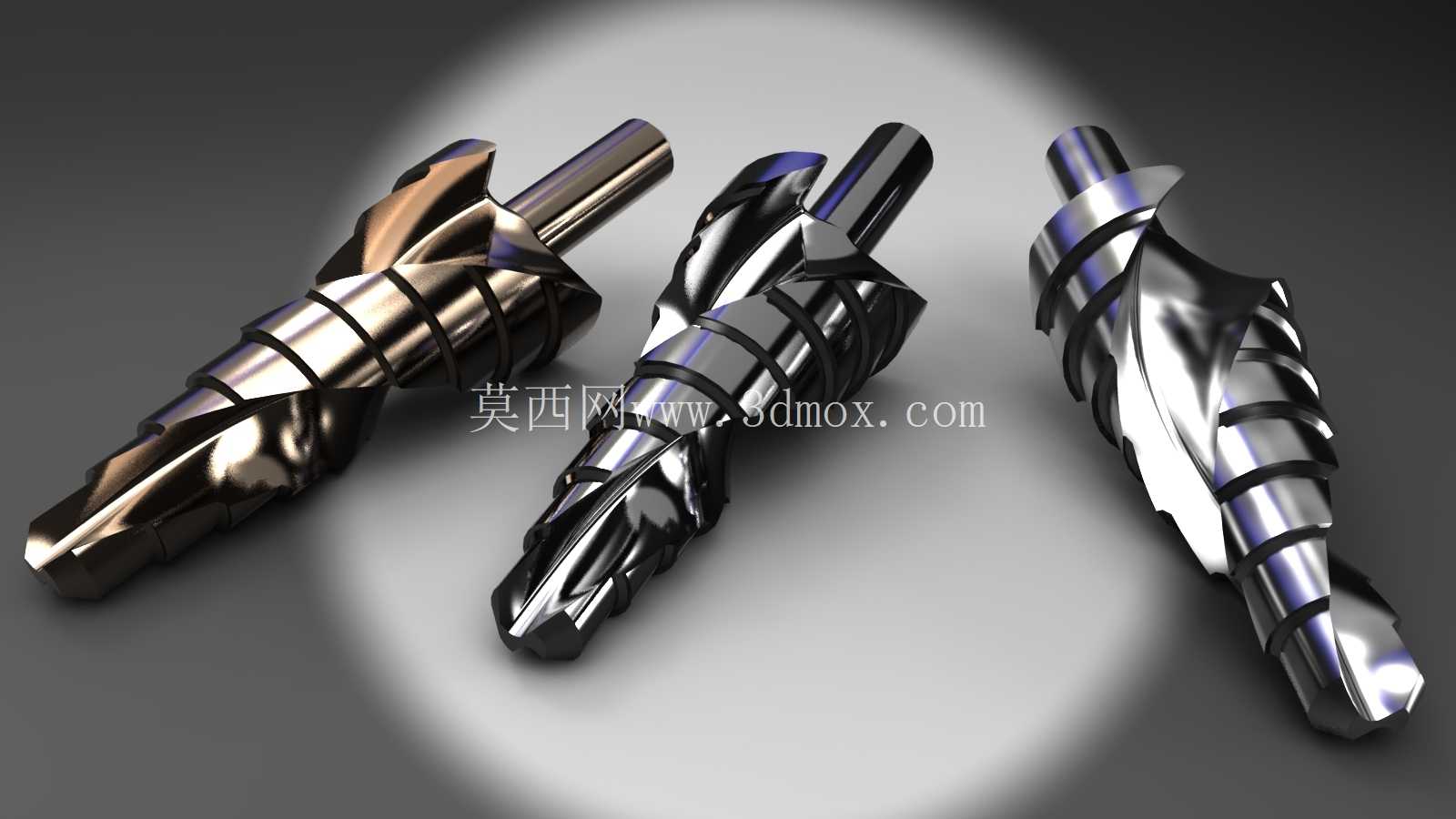

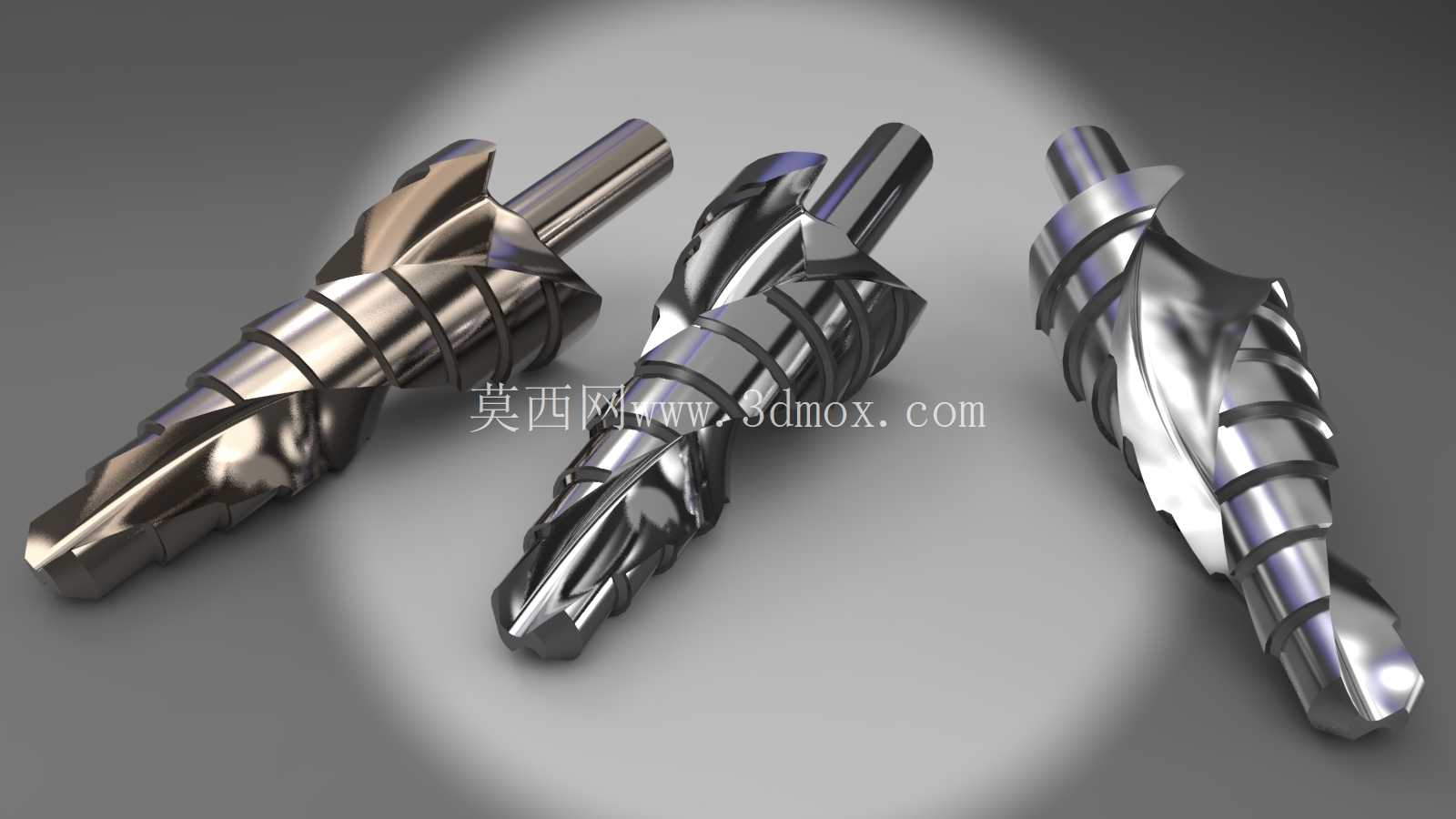

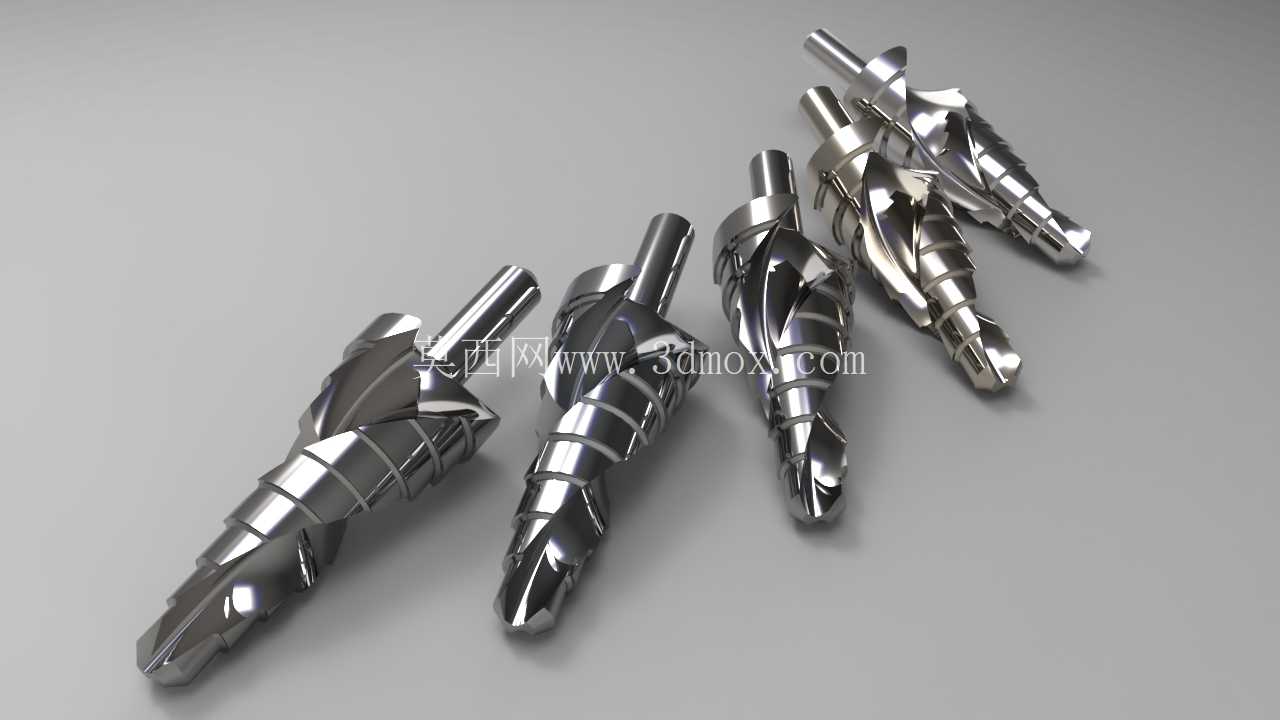

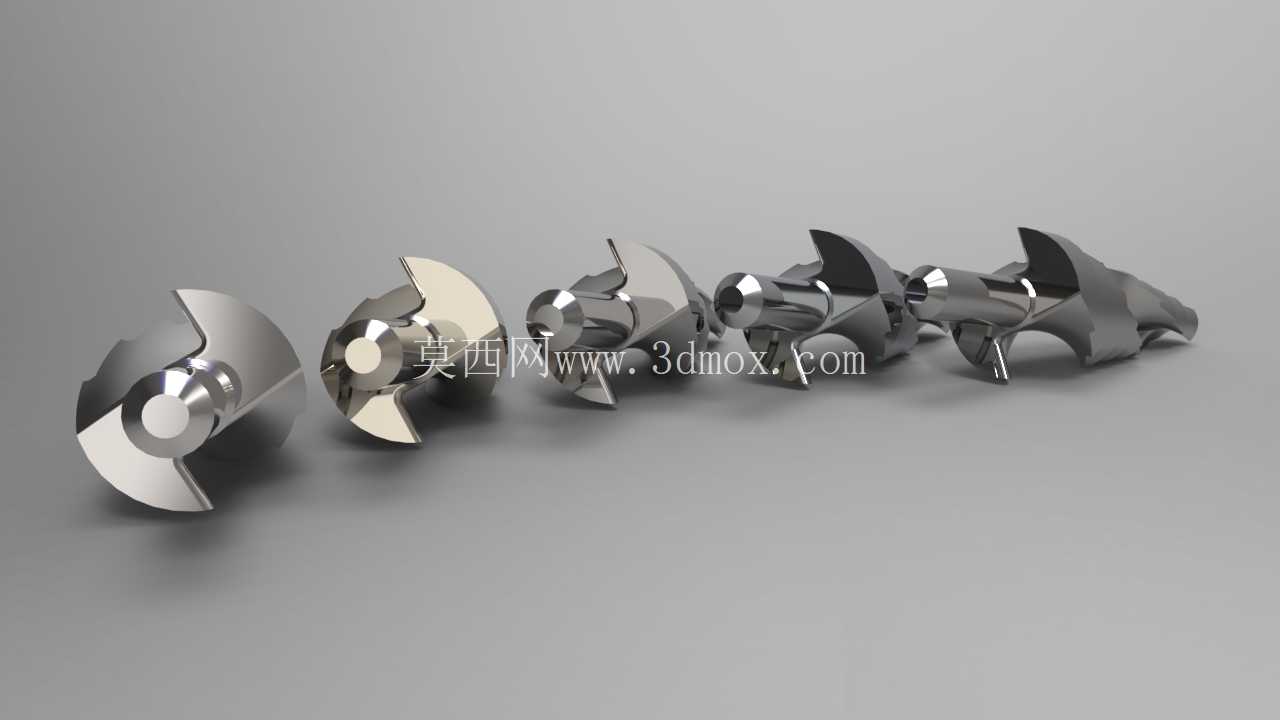

　　在钣金加工、管线布设、小型金属构件装配的现场场景里，经常会遇到同一安装位需要加工不同直径台阶孔的需求——如果采用普通直柄麻花钻逐次换刀扩孔，不仅会因为多次定位产生同轴度偏差，还会在薄板材加工时出现孔口毛刺翻边、孔径超差的问题，阶梯钻头正是针对这类工况开发的专用孔加工刀具。这款阶梯钻头的结构设计围绕钻削过程的排屑顺畅性、切削稳定性展开，整体采用阶梯式变径结构，从钻尖起始端到刀柄安装端，直径按照加工需求逐级增大，每一级台阶的过渡位置都设计了平滑的倒角过渡，避免钻削到台阶变径位置时出现突然的切削负载跳变，减少崩刃风险。

　　钻尖部分采用标准的双顶角刃磨设计，初始钻尖的顶角更小，能够在接触工件表面时快速定心，避免钻孔初期的滑移偏斜，保证孔位的位置精度；后续每一级切削刃都匹配对应直径的后角设计，既保证切削刃的锋利度，又兼顾刃口的强度，避免在加工不锈钢、冷轧钢板这类常见加工材料时出现刃口过早磨损。排屑槽采用螺旋式等导程设计，槽型的抛光处理能够让钻削产生的切屑沿着螺旋槽顺畅排出，不会在台阶位置堆积卡屑，避免切屑刮伤已经加工完成的孔壁，保证孔壁的表面粗糙度满足装配要求。从安装适配性来看，这款钻头采用通用的直柄夹持结构，能够适配常规的手电钻、台钻、加工中心刀柄的夹持范围，不需要额外定制专用夹持工装，现场使用的适配性较强。

　　不同直径台阶的轴向长度设计参考了常规薄板材、管线安装的常见板厚与沉孔深度需求，每一级台阶的有效切削长度都能覆盖对应直径的常规加工深度，不需要额外手动进给控制深度，钻到对应台阶位置时即可自动形成所需直径的孔位，一次走刀就能完成多级孔径的加工，大幅减少换刀辅助时间，也避免了多次换刀带来的定位误差。在实际使用场景中，这类钻头常被用于配电箱柜体加工、水暖管线安装、金属家具装配、汽车钣金维修等场景，加工的材料覆盖冷轧钢板、铝合金板、薄铜板、PVC板材等常见工程材料，针对不同材料的切削特性，刃口的角度设计做了平衡，既能够加工硬度较高的黑色金属，也能在加工软质有色金属时避免粘屑问题。

　　钻头的整体刚性设计经过优化，长径比控制在合理范围内，在满直径切削时不会出现明显的挠曲变形，保证加工出的孔的圆柱度与同轴度满足装配要求，不需要后续的铰孔修正工序。台阶之间的过渡刃设计了微小的平刃段，能够在加工沉孔台阶时形成平整的台阶端面，保证螺栓、管线接头安装时的贴合度，避免因为台阶端面倾斜导致的密封不严、螺栓锁紧受力不均等问题。刃口的倒棱处理能够提升刀具的抗冲击性能，在手持电钻加工的不稳定工况下，也不容易因为进给量的突然变化出现崩刃、断钻的情况，提升刀具的现场使用寿命。
