三爪式机械拉拔拆卸工具结构设计

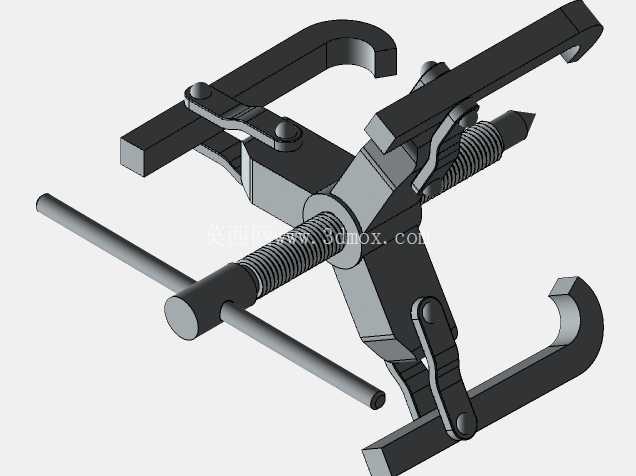

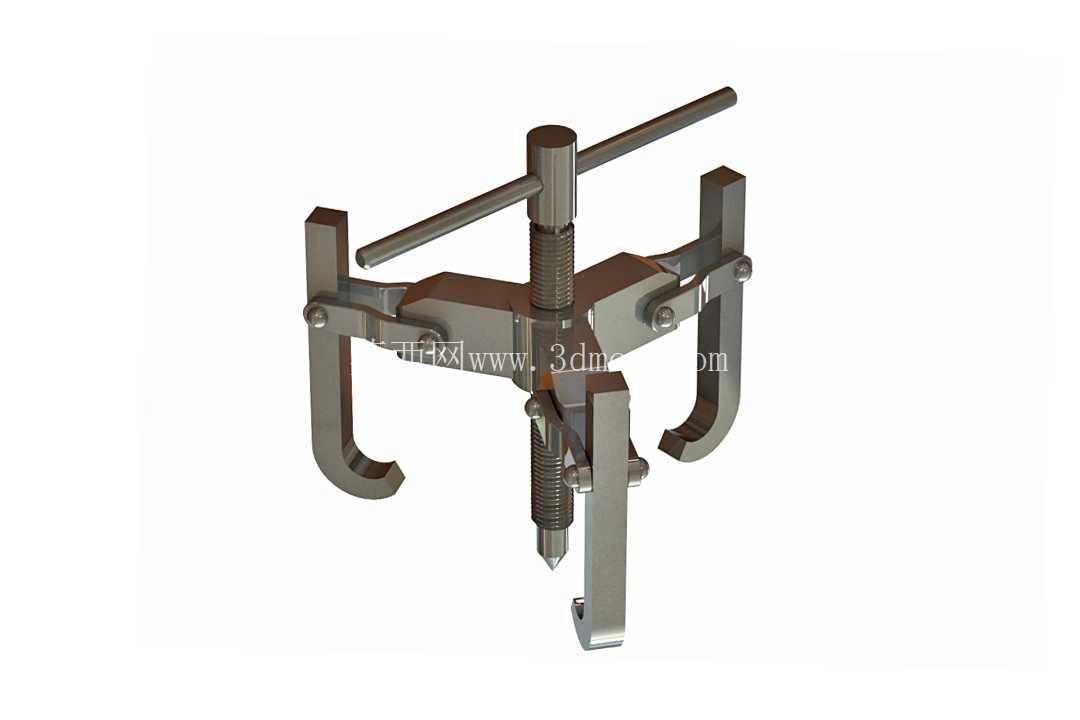

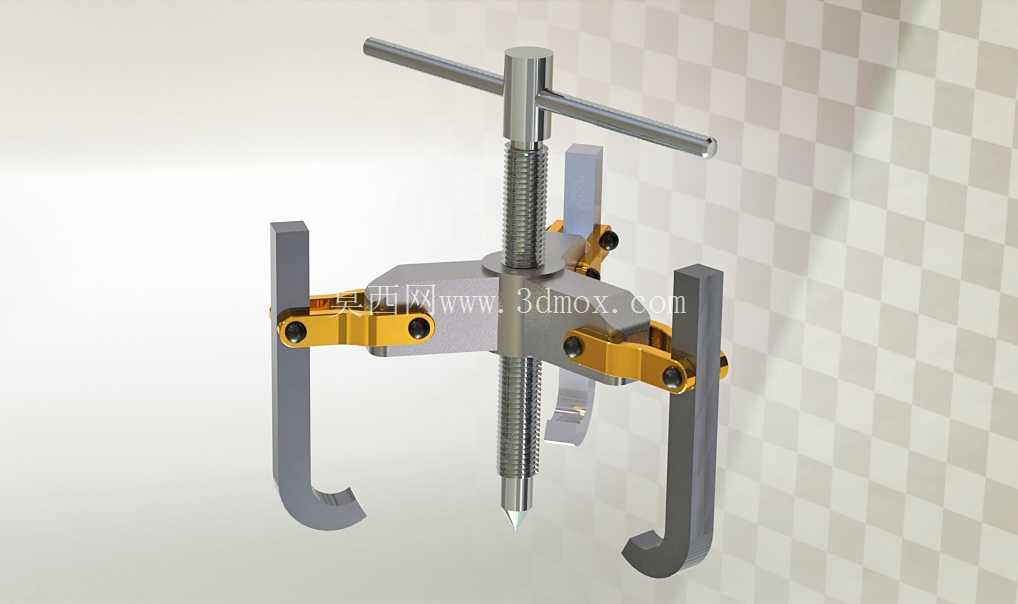

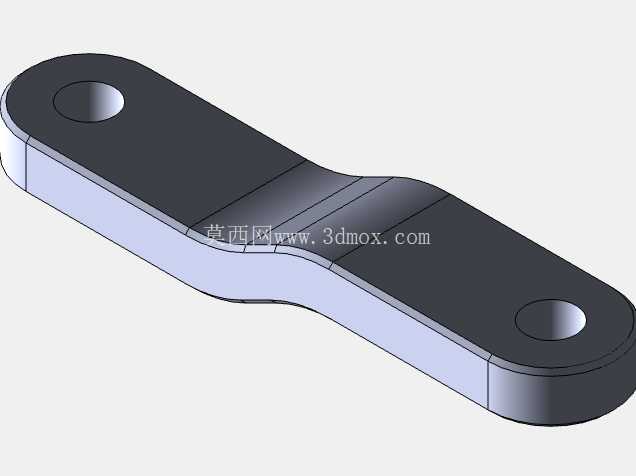

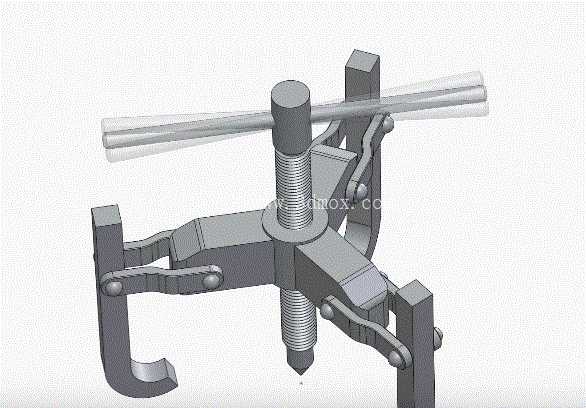

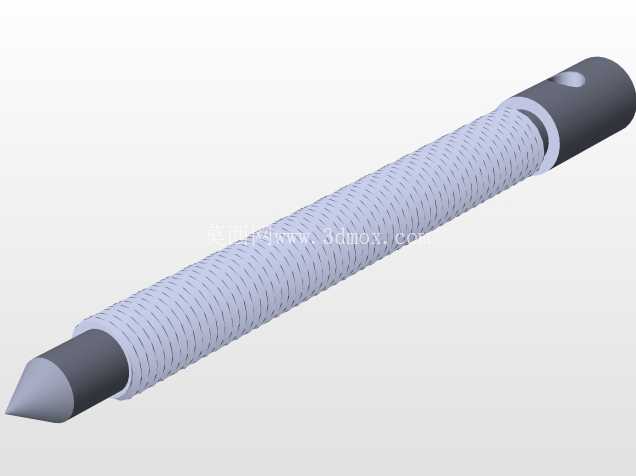

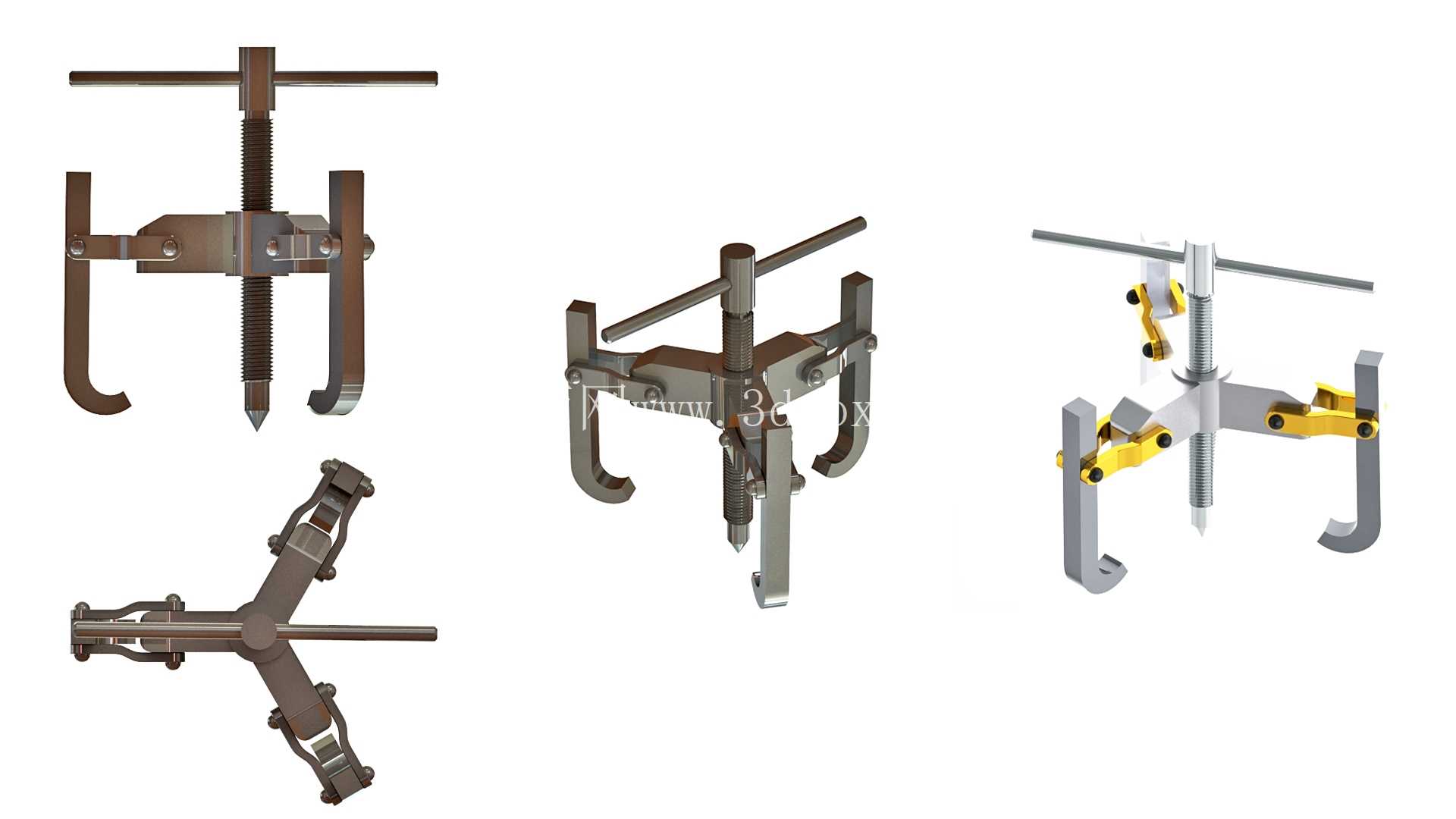

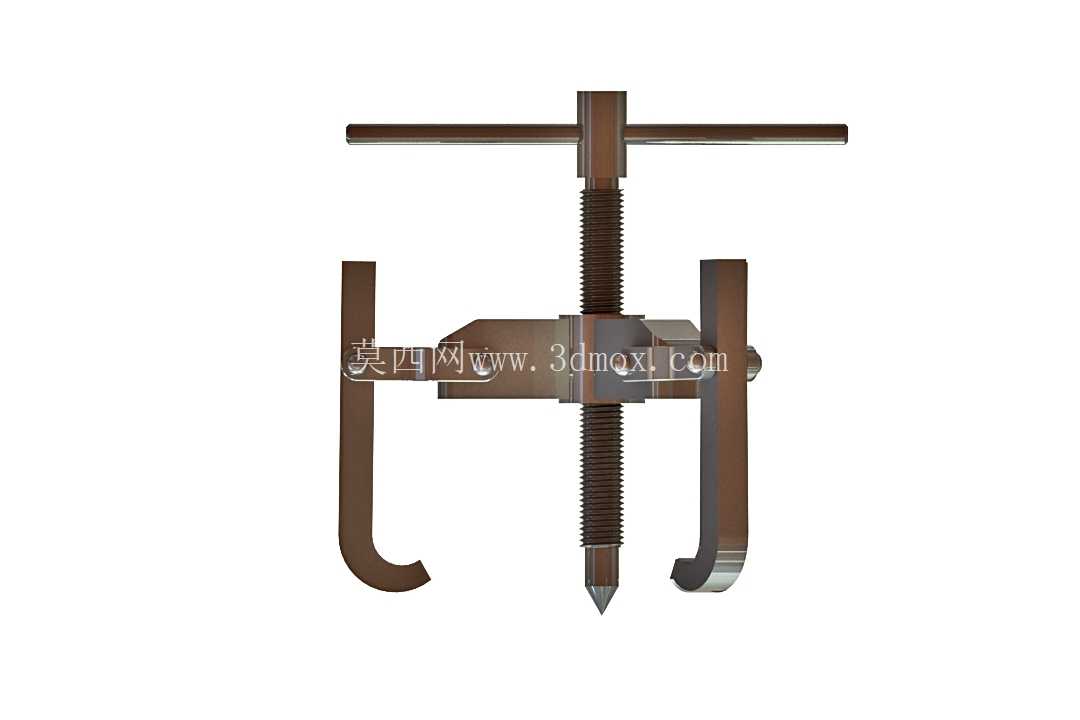

　　从结构设计细节来看，中心螺杆采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力更均匀，能够承受较大的轴向顶推力，同时具备一定的自锁性能，在顶推作业过程中不会出现受力回退的情况，螺杆顶端设计有T型转动手柄，无需额外配套扳手即可手动施加扭矩，手柄与螺杆采用通孔穿接结构，可根据作业空间需求调整手柄的伸出长度，在空间受限的检修场景中也能灵活操作。三个勾爪采用铰接式连接结构，每个勾爪通过两个铰接点与中心滑座连接，铰接点处采用销轴加轴套的配合形式，既保证勾爪能够沿径向灵活调整开合角度，适配不同直径的被拆卸零件，又能在承受拉拔载荷时避免铰接点出现过大的间隙晃动。在设备运维、机械装配、零部件检修的现场场景中，轴端轴承、皮带轮、齿轮、联轴器等过盈配合件的拆卸，一直是一线作业里容易出现零件损伤、作业效率低下的环节，三爪拉拔器作为这类作业的核心手动工具，其结构合理性直接决定拆卸作业的可靠性与零件完好率。这款三爪式拉拔工具采用中心螺杆顶推、三爪同步联动的结构逻辑，核心作业逻辑是通过中心螺杆的轴向顶推力，将反作用力均匀分配到三个勾爪上，实现被拆卸件与安装轴的平稳分离，避免传统撬棍敲击、锤击带来的轴面损伤、零件崩裂风险。

　　勾爪的勾头部分采用L型弯钩设计，弯钩的接触面做了加厚处理，受力面与被拆卸件的背面完全贴合，避免拉拔过程中出现滑脱、勾头崩断的问题，同时勾爪的臂身采用等强度截面设计，在保证整体结构刚度的前提下尽可能降低自重，减少长时间手持作业的疲劳感。从安装边界与适配范围来看，这款拉拔器的三个勾爪可沿中心滑座的径向槽调整位置，最小可适配直径30mm左右的小型轴承拆卸，最大开合直径可覆盖200mm以内的盘类零件拆卸，中心螺杆的有效顶推行程达到150mm，能够满足多数常规轴装零件的拆卸行程需求，整体结构的最大承载拉力可达到5吨，能够覆盖中小型机械设备的绝大多数过盈配合件拆卸需求。

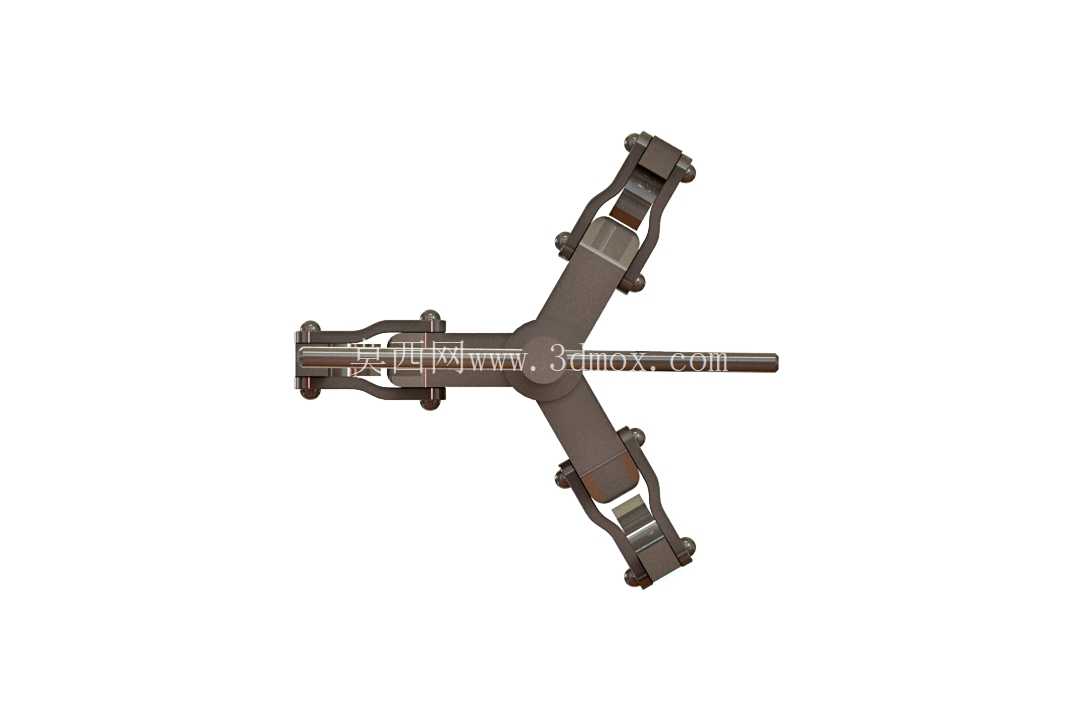

　　在实际作业场景中，这款工具可用于机修车间的电机轴承更换、泵类设备的叶轮拆卸、传动系统的皮带轮与联轴器拆解，也可用于生产线设备的日常运维检修，相比两爪拉拔器，三爪结构的受力点呈120度均匀分布，拉拔过程中被拆卸件的受力更均衡，不会出现偏载导致的零件卡滞、轴面拉伤问题，尤其适合对同轴度要求较高的精密零部件拆卸作业。设计过程中充分考虑了现场作业的复杂工况，所有铰接销轴都做了淬火硬化处理，表面硬度达到HRC45以上，能够承受反复的冲击载荷与交变应力，螺杆表面做了发黑防锈处理，在潮湿、多油污的车间环境中也能长期保持传动顺畅，不会出现锈死卡滞的问题。

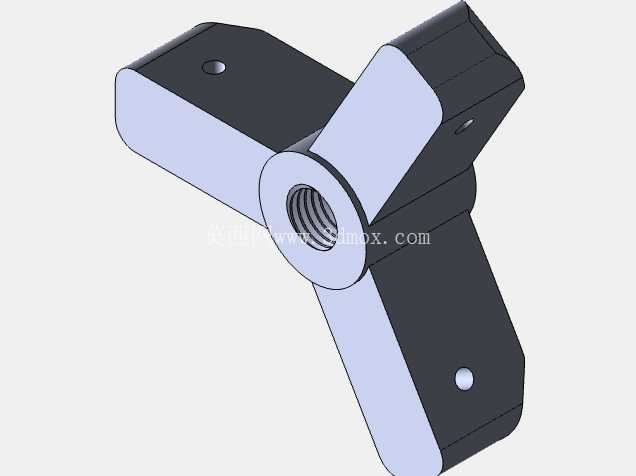

　　勾爪与中心滑座的连接部位设计有防脱限位结构，调整勾爪位置时不会出现爪臂从滑座中脱落的情况，作业前只需将三个勾爪勾住被拆卸件的背面，转动中心T型手柄让螺杆顶端顶住轴端中心孔，持续平稳转动手柄即可将零件平稳拉出，整个过程无需敲击，作业噪音低，对零件和安装轴的损伤极小。相比液压式拉拔工具，这款纯机械结构的三爪拉拔器无需外接动力源，整体重量轻，携带方便，没有液压密封件老化漏油的维护问题，适合流动检修、野外作业、车间日常运维等多种场景使用，结构简单可靠，故障点极少，日常维护只需定期在螺纹和铰接点处涂抹润滑脂即可长期使用。在结构建模过程中，所有配合面都按照实际机加工公差进行设计，铰接点的间隙控制在0.1mm以内，既保证转动灵活，又不会出现过大的旷量，螺杆与中心螺母的配合采用H7/g6的间隙配合，传动顺畅无卡滞，同时具备足够的传动强度，能够承受额定载荷下的应力需求，整体结构没有冗余设计，每个部件都承担明确的受力功能，材料选型上勾爪、螺杆、中心滑座均采用45号钢调制处理，兼顾强度与韧性，避免受力时出现脆性断裂。
