电脑散热风扇全套结构设计方案

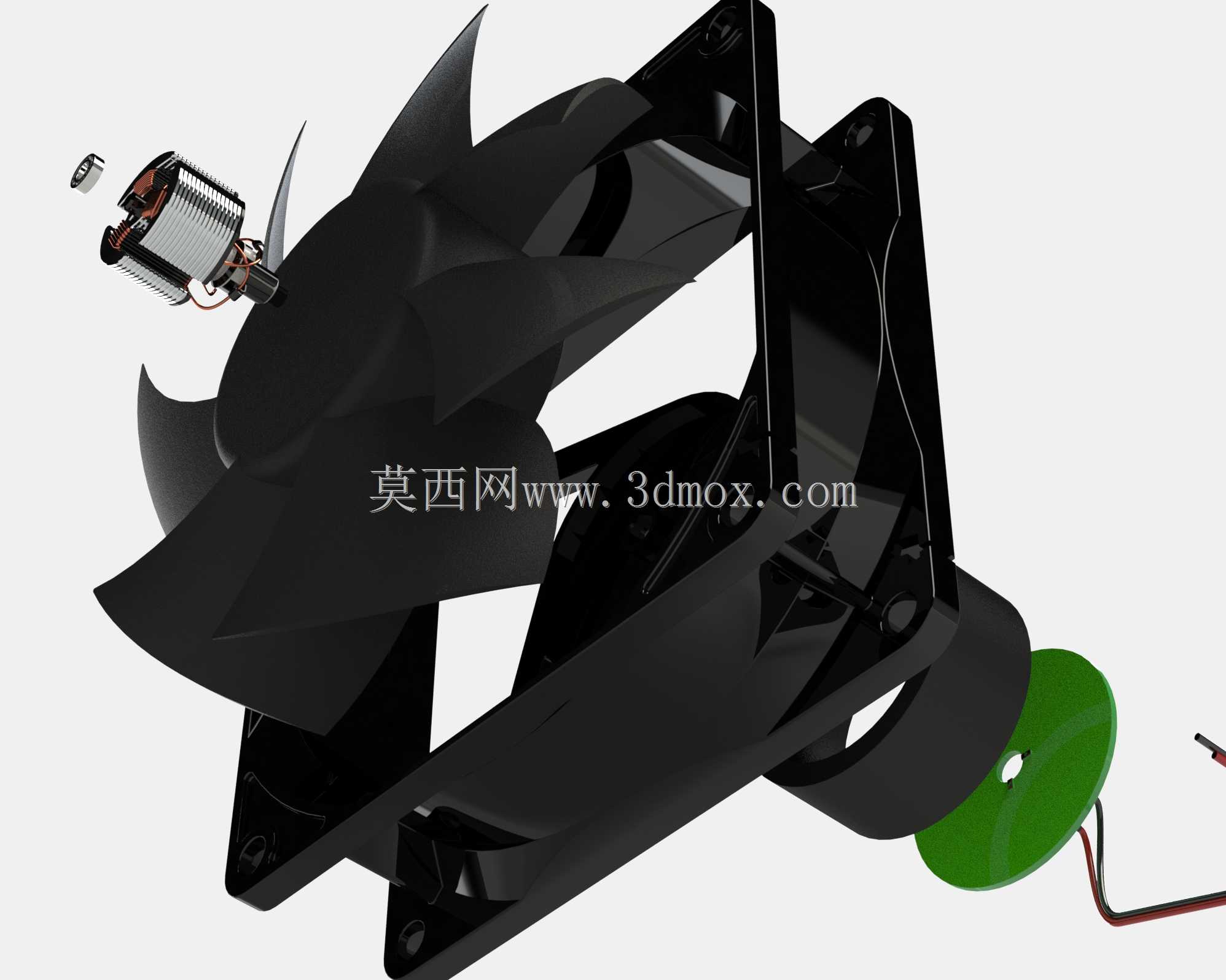

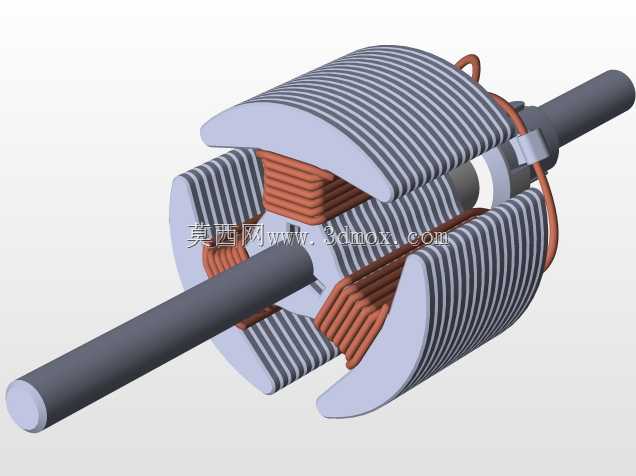

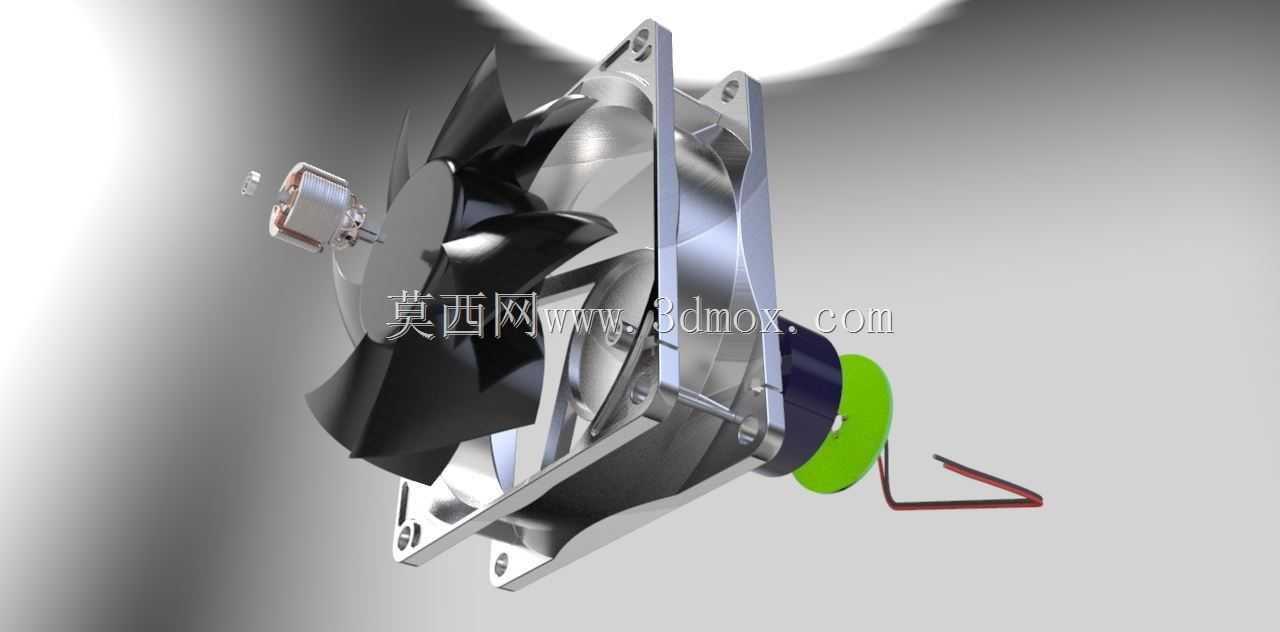

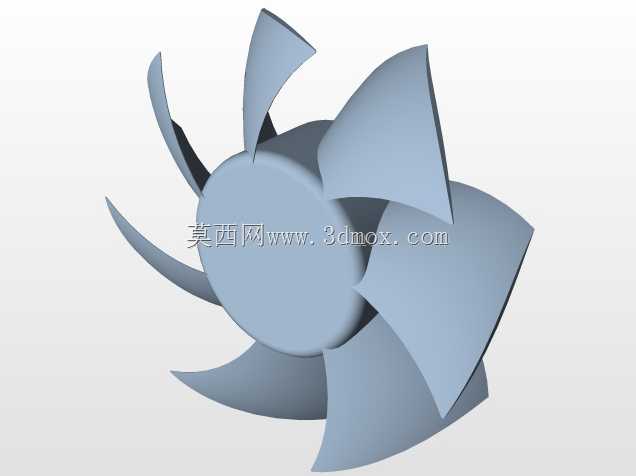

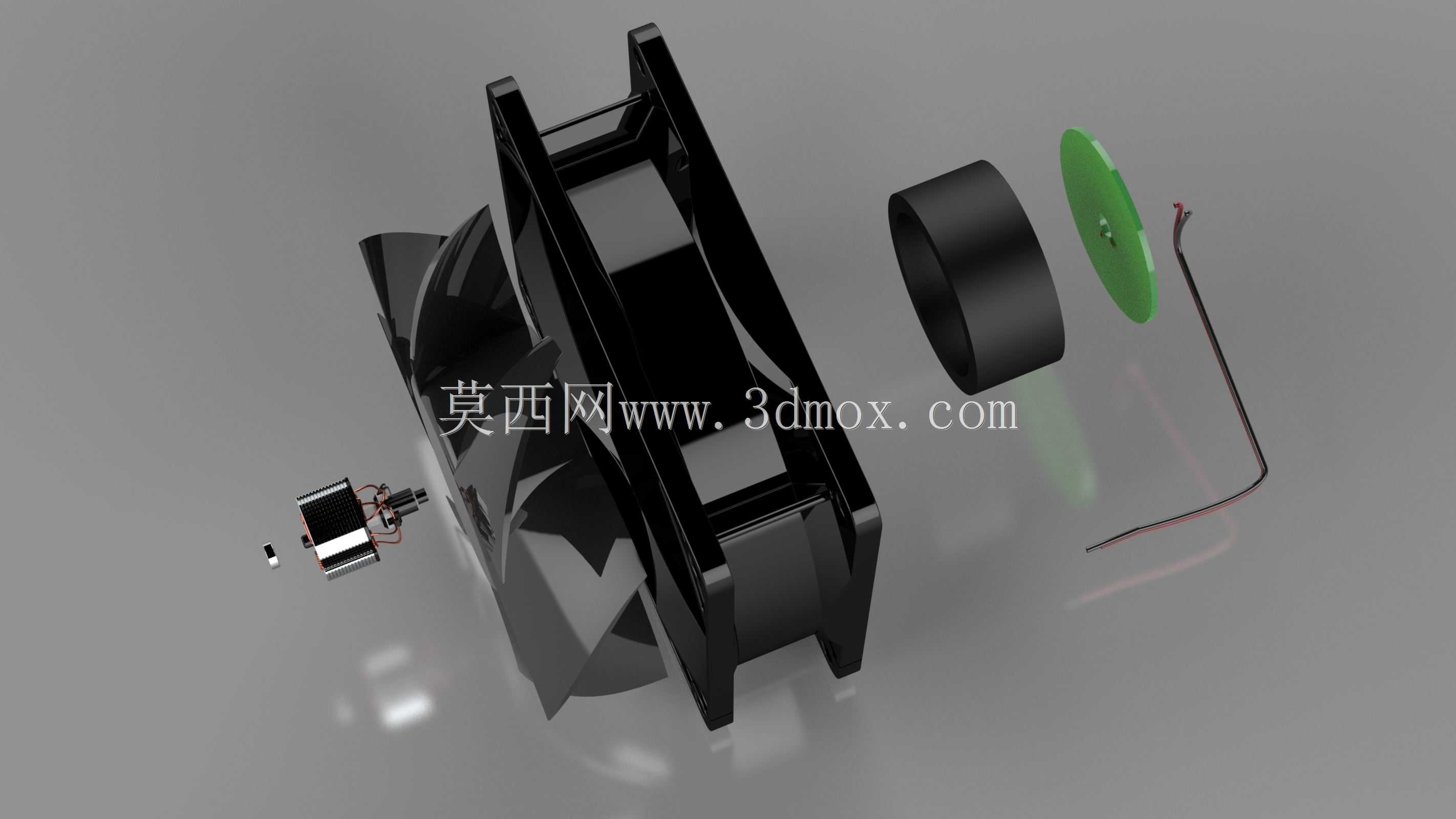

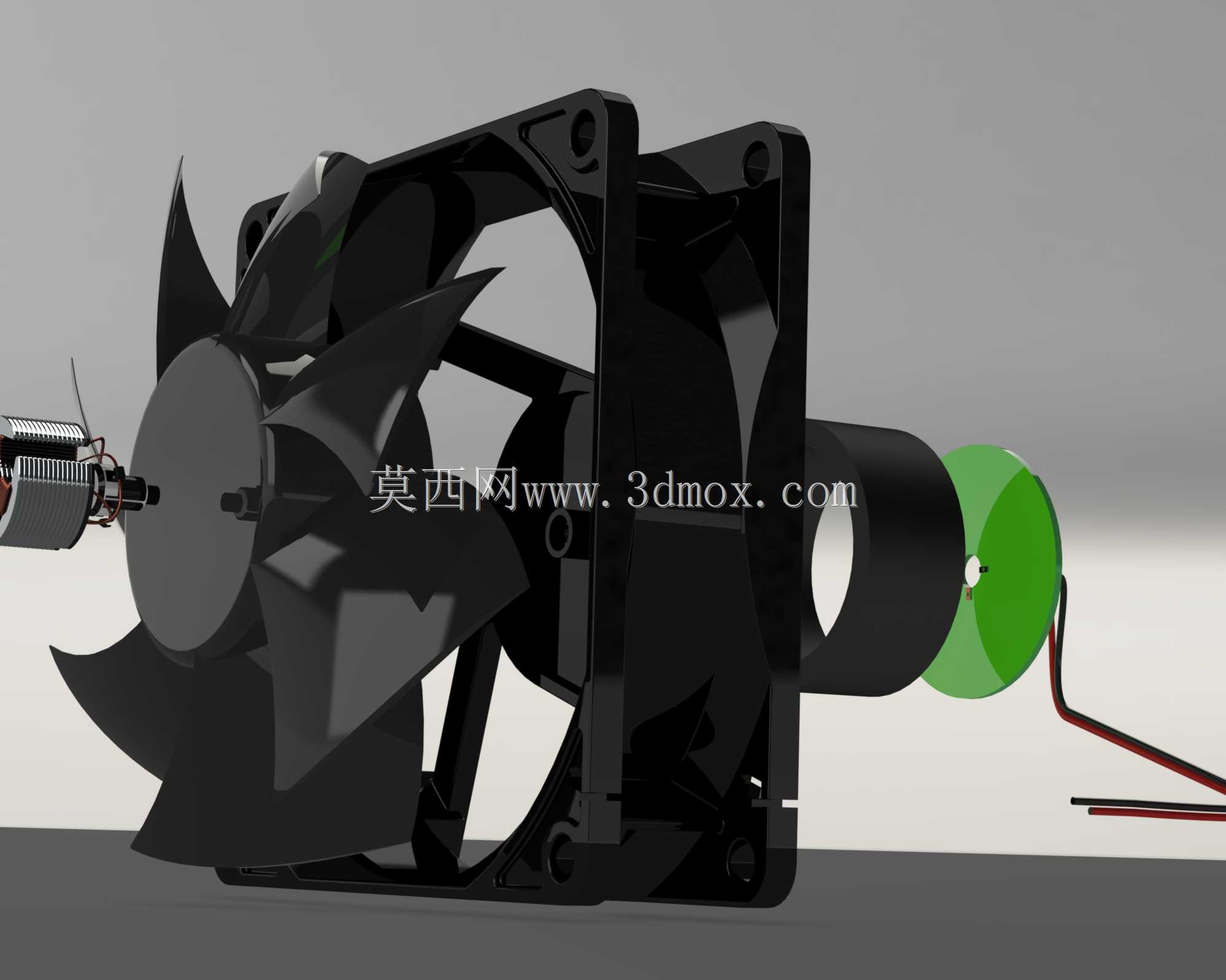

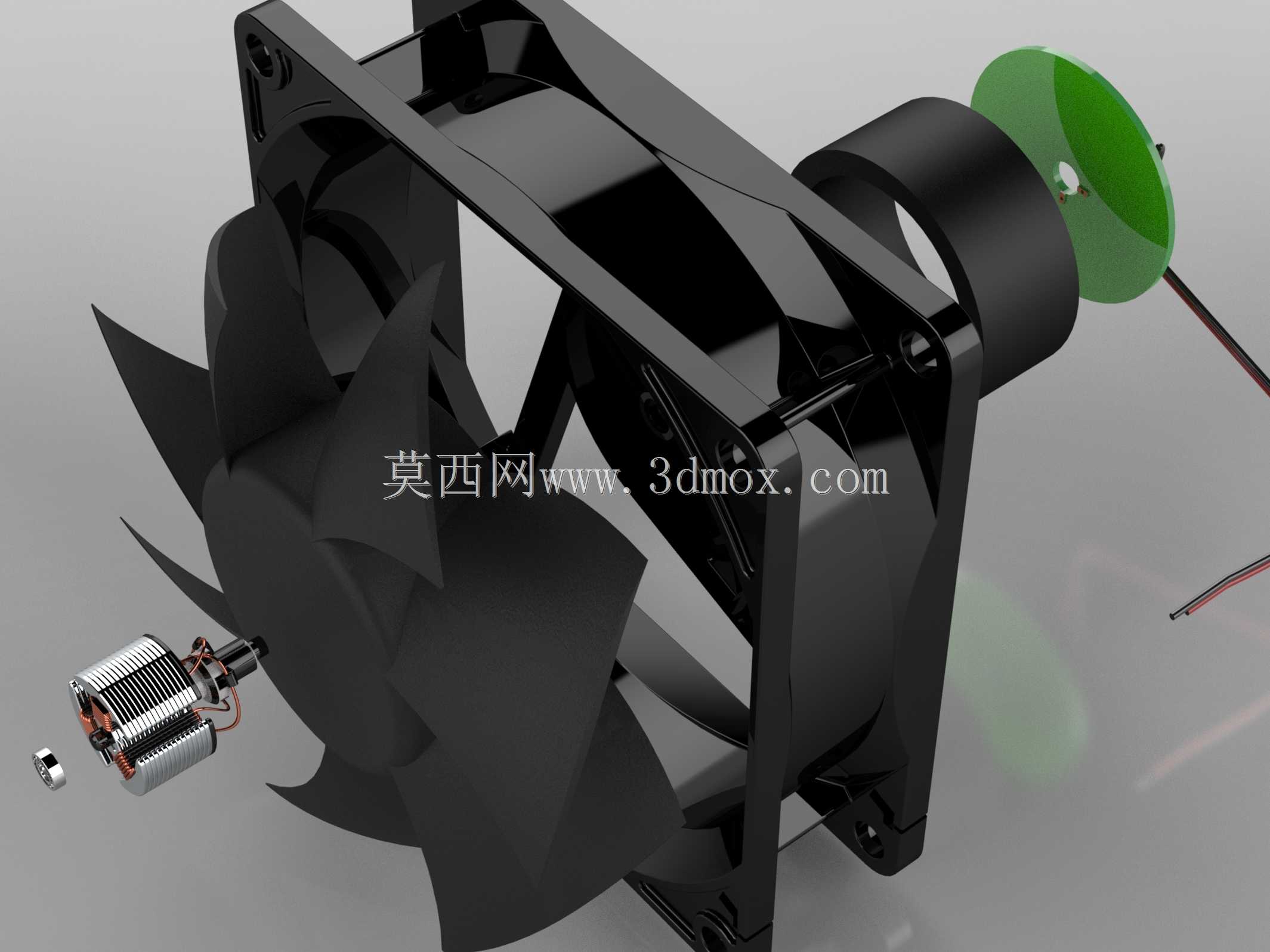

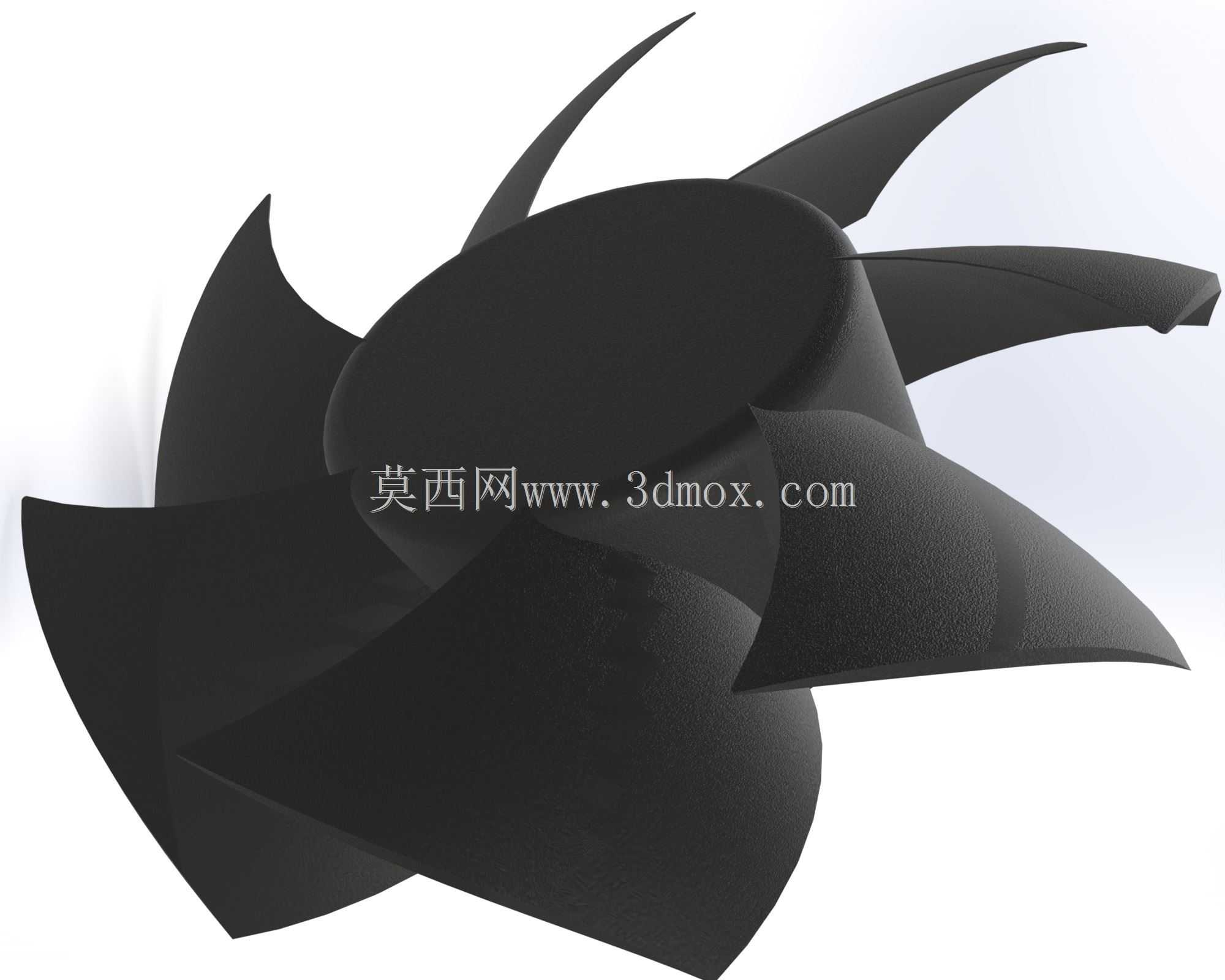

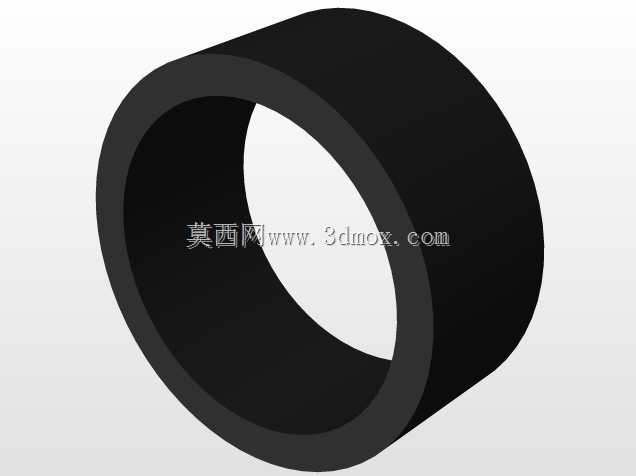

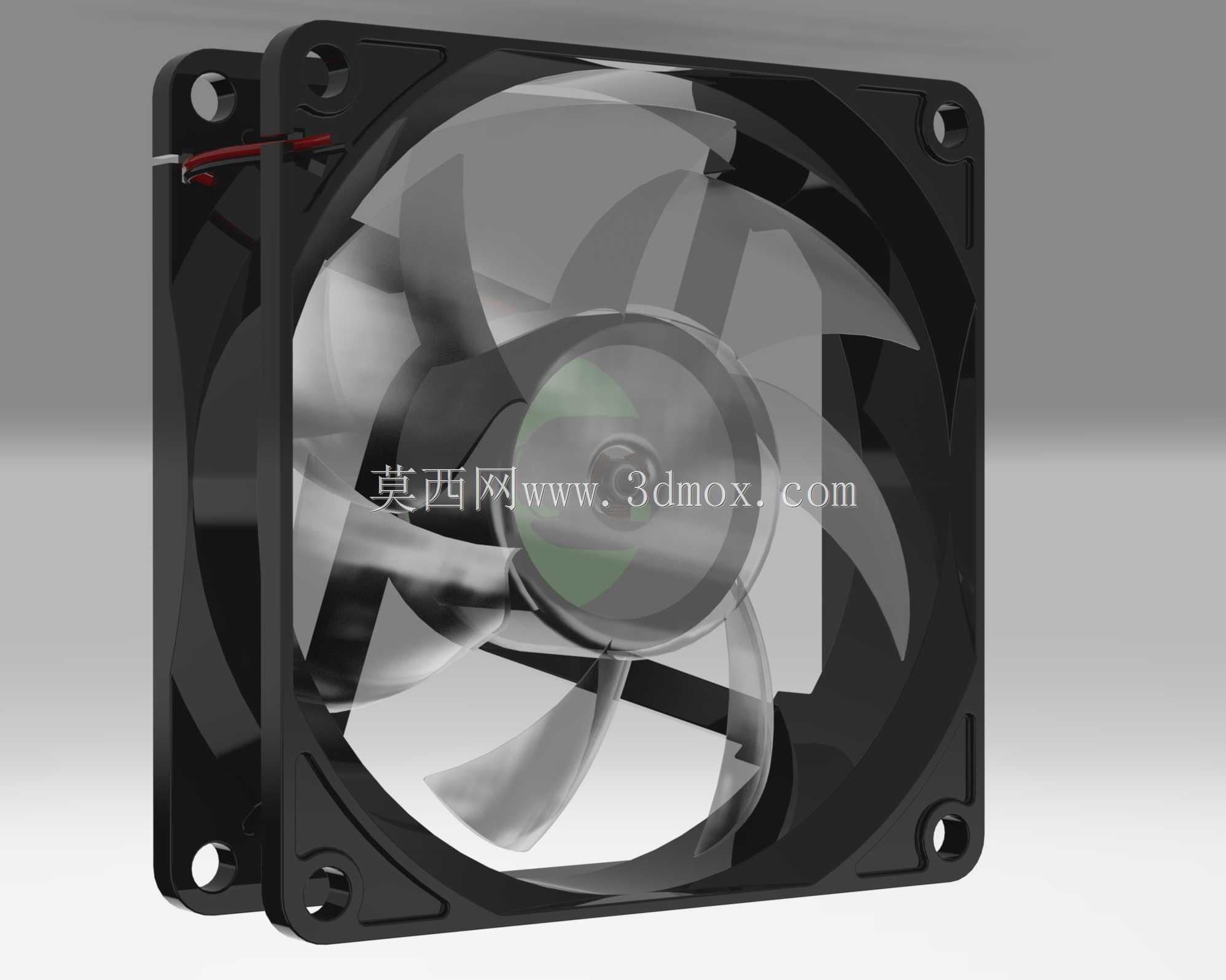

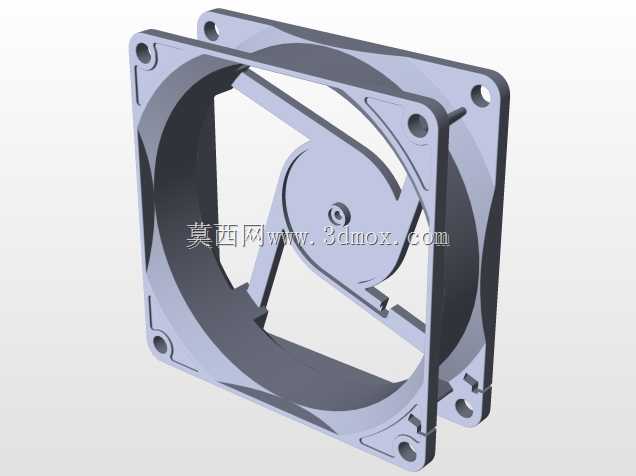

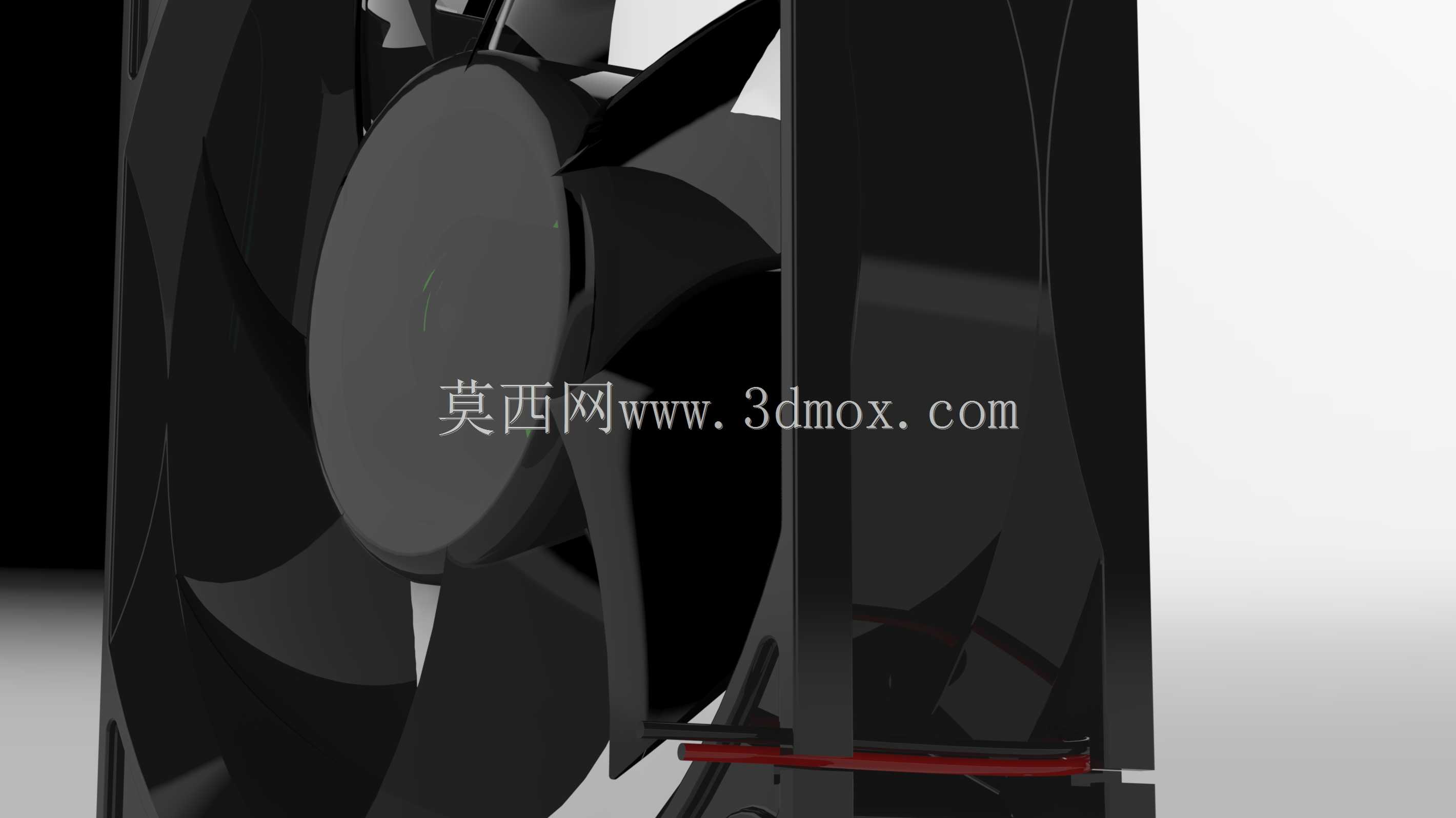

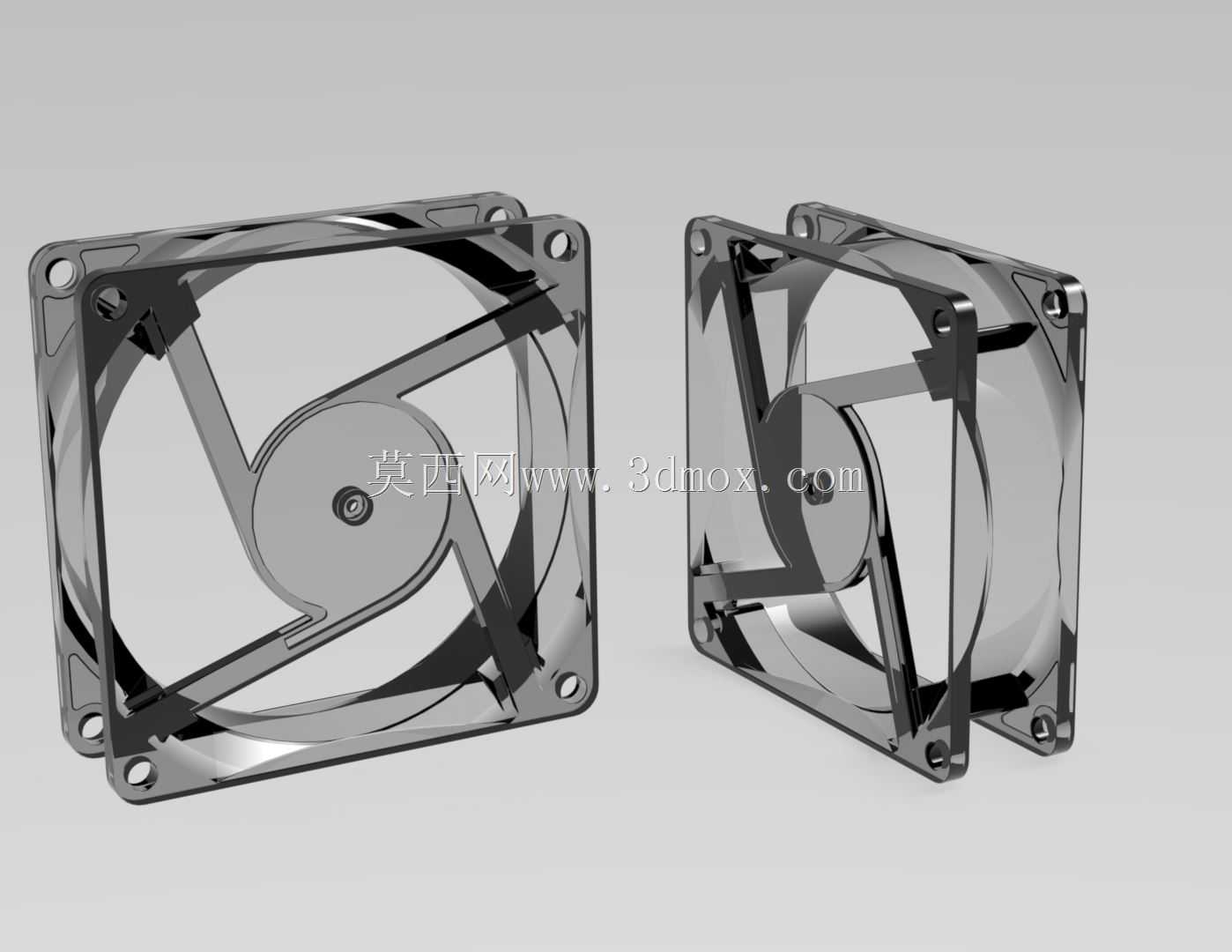

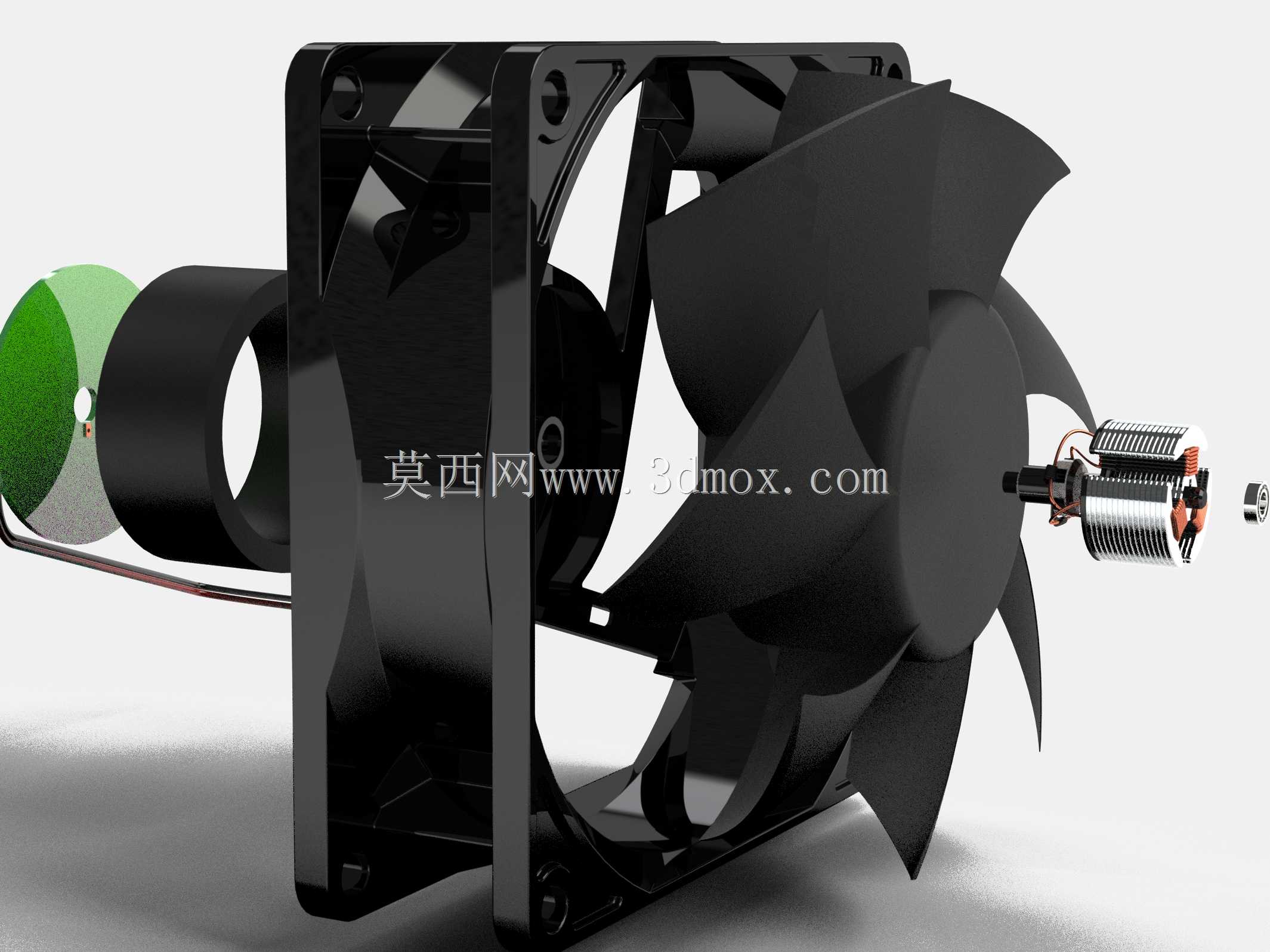

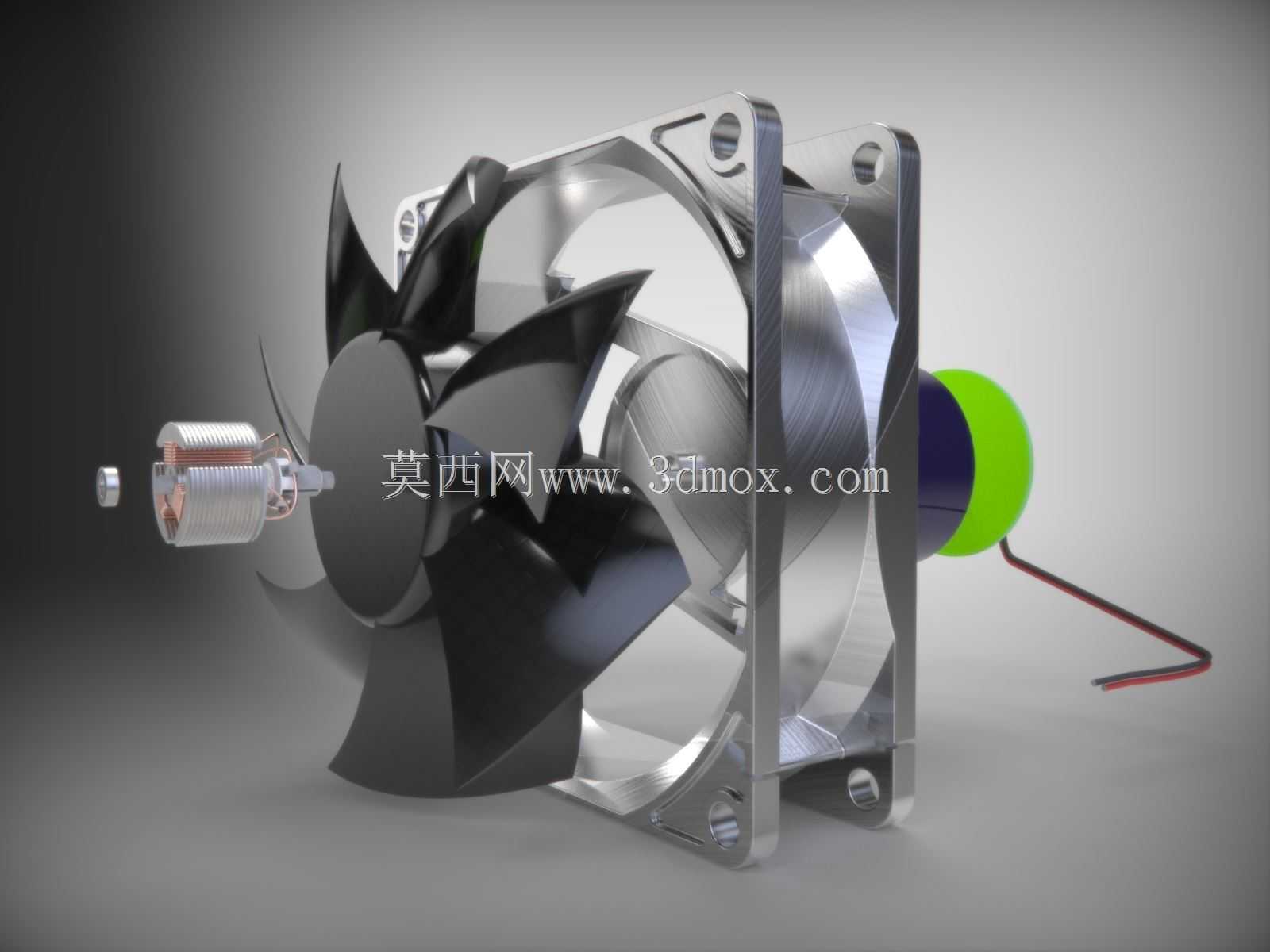

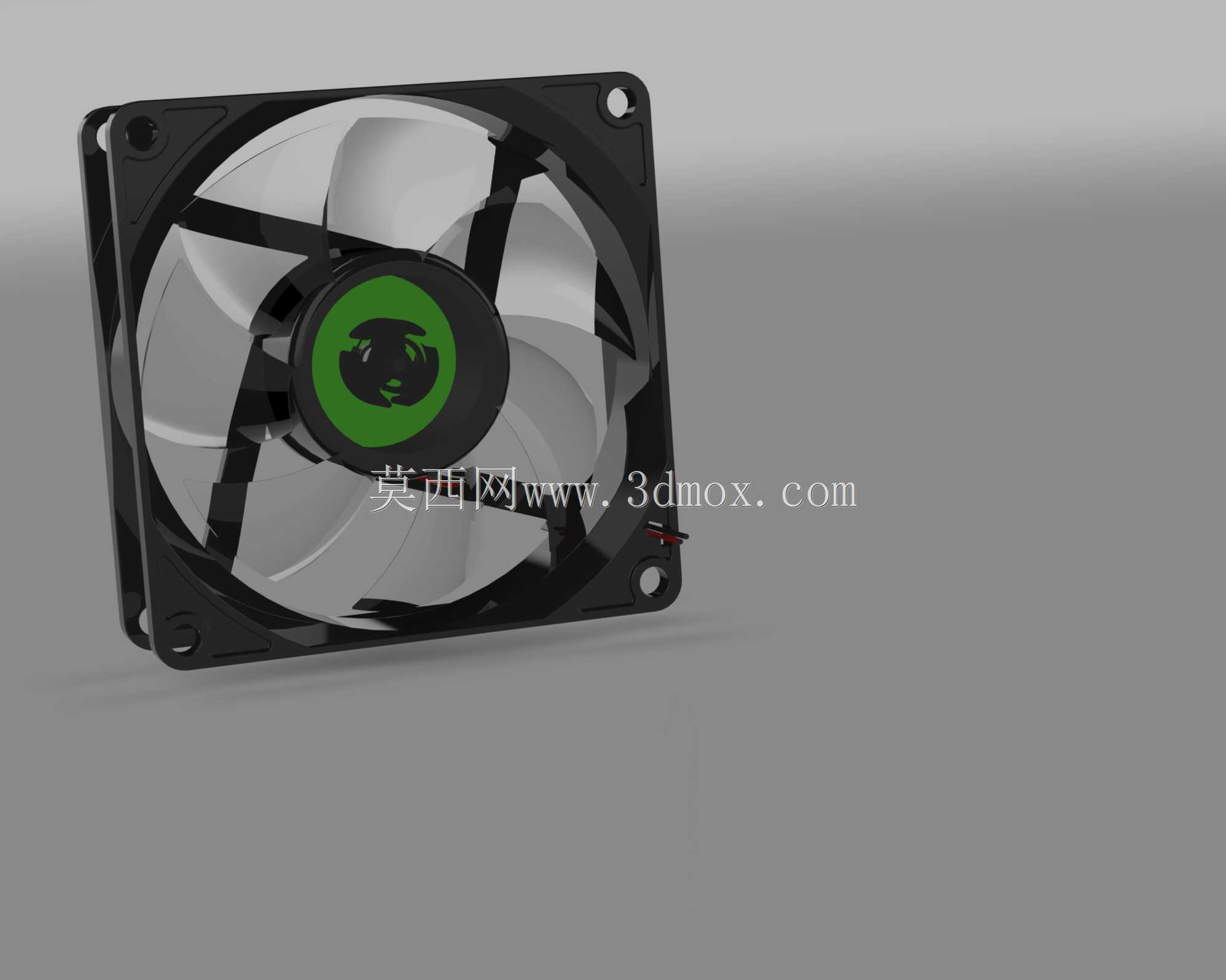

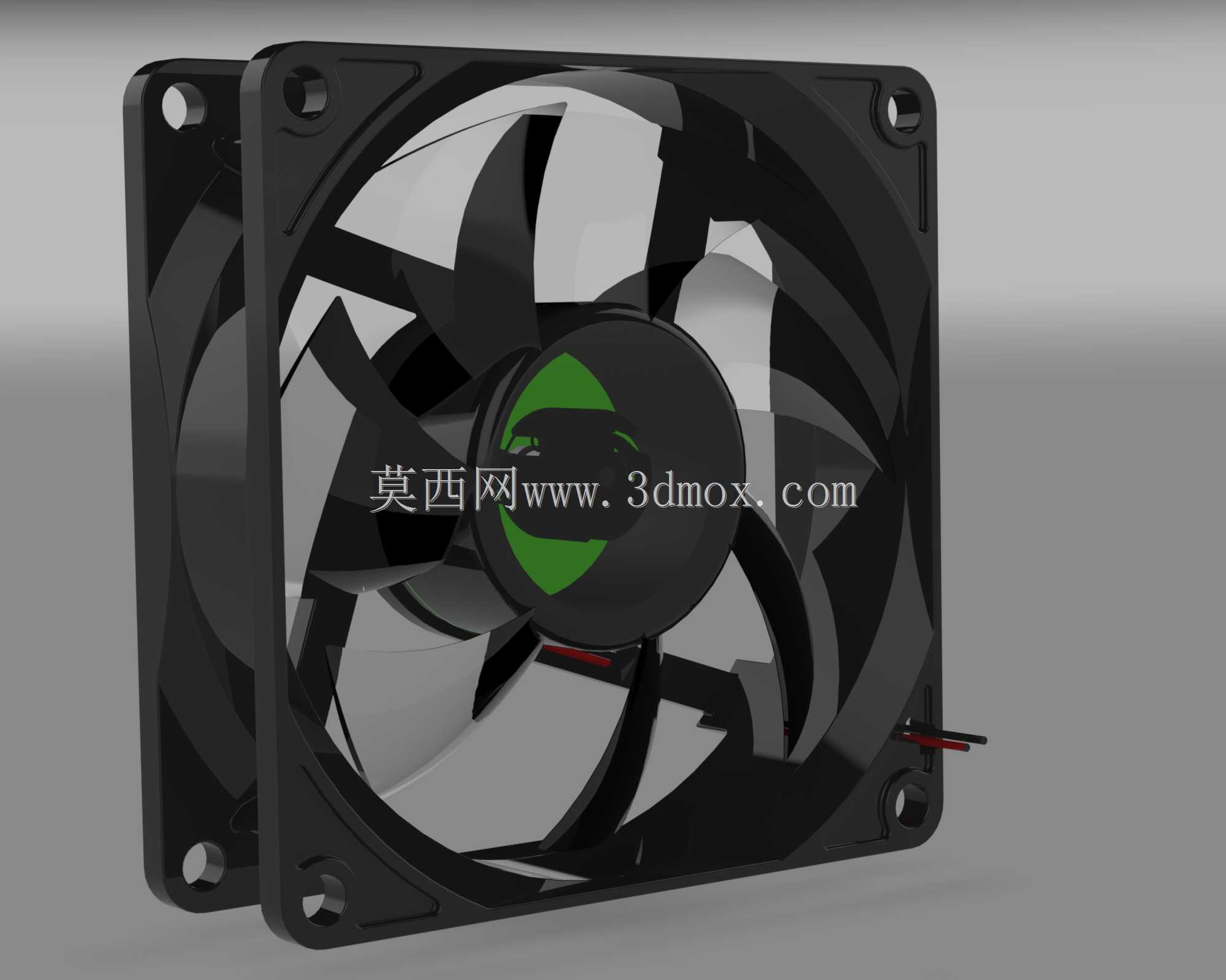

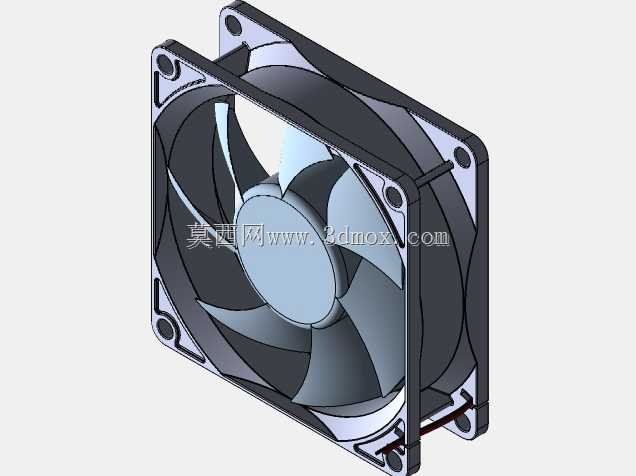

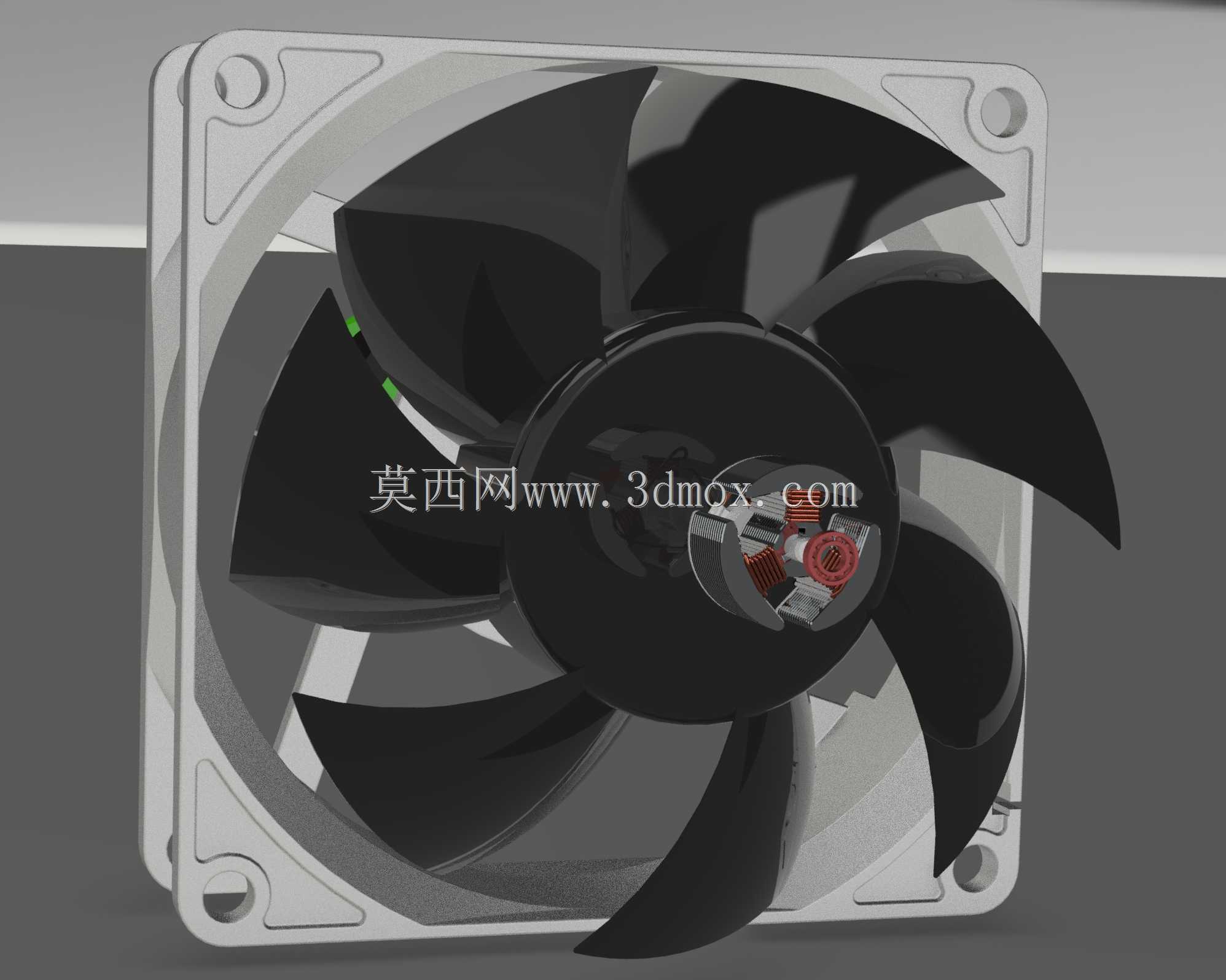

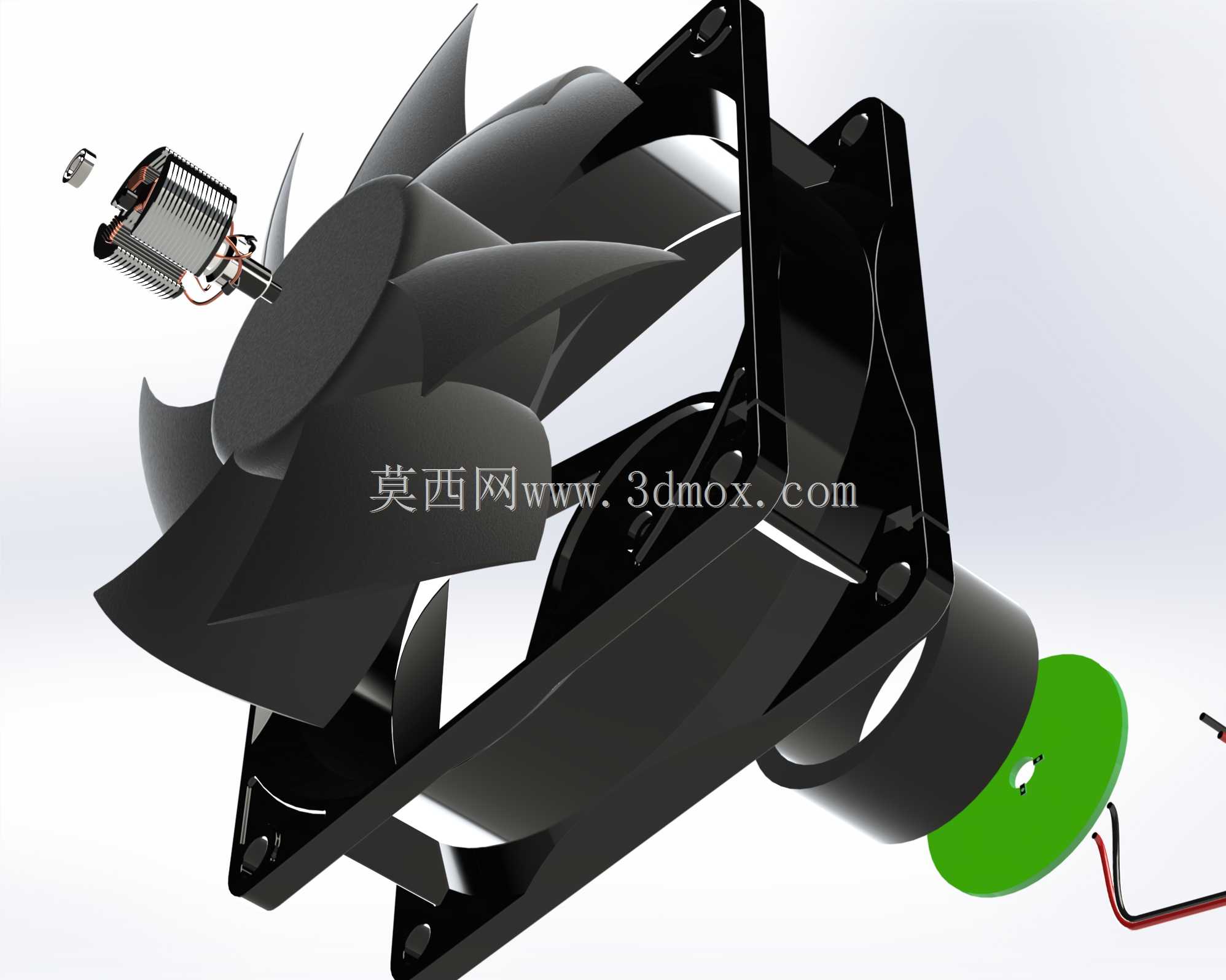

电脑散热风扇作为电子设备热管理系统的核心执行部件，广泛应用于台式主机、服务器机柜、工业控制计算机、大功率电源模块等场景，承担着将硬件工作产生的废热快速导出、维持设备运行温度区间的关键作用，其性能直接决定电子元器件的使用寿命与运行稳定性。这套完整的电脑风扇结构设计，覆盖了产品从动力输入到气流输出的全部组成部分，包含转子组件、供电引线、外框支撑结构、永磁磁体、转动轴承、螺旋扇叶等核心模块，同时配套了结构运动的动态演示逻辑，能够直观呈现风扇运转时各部件的配合关系。从设计思路来看，该方案优先兼顾散热效率与运行静音需求，外框采用标准方形安装结构，适配绝大多数消费级与工业级电子设备的安装位，扇叶采用曲面螺旋构型，通过优化叶片倾角与叶型弧度，在相同转速下能够推动更大体积的空气流动，同时降低叶片切割空气产生的紊流噪音；转子部分与轴承采用紧配安装结构，减少高速转动时的径向跳动，磁体与定子的配合间隙经过精准调校，降低转动过程中的磁阻损耗，提升动力转换效率。在安装边界与尺寸适配方面，该风扇采用行业通用的方形安装孔位布局，外框厚度与边长符合主流机箱、散热鳍片组的安装标准，无需额外改造安装位即可直接替换同规格常规风扇；供电引线预留了足够的走线长度与线径余量，能够适配不同设备内部的布线需求，引线与外框的衔接处做了防拉扯结构设计，避免安装或维护过程中线缆脱落导致的风扇失效。在功能特性上，这套结构充分考虑了长期运行的可靠性，轴承位置预留了润滑脂存储腔，能够延长轴承的维护周期，外框边角做了圆弧过渡处理，既避免安装过程中划伤操作人员，也能减少边角处的应力集中，提升外框的抗挤压能力；扇叶与外框内壁预留了合理的转动间隙，既避免扇叶转动时蹭到外框产生异响，也尽可能缩小间隙减少气流回流损失，提升整体送风效率。整套结构的各部件配合逻辑清晰，既可以直接用于常规散热场景的风扇生产参考，也可以作为特种散热场景下风扇改型设计的基础框架，通过调整扇叶参数、外框尺寸即可适配不同风压、风量需求的特殊散热场景。
