电脑散热风扇转子内部结构三维设计

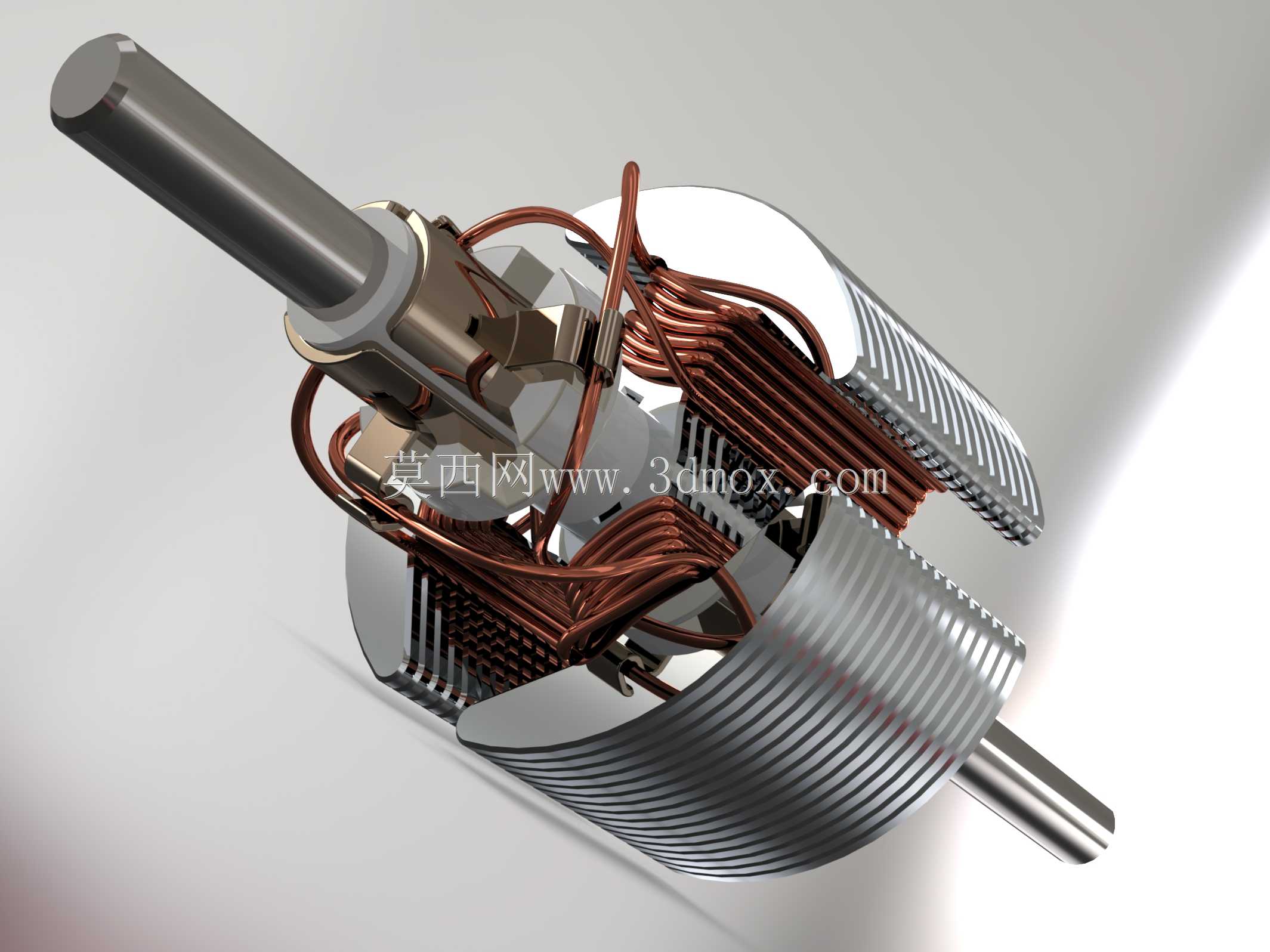

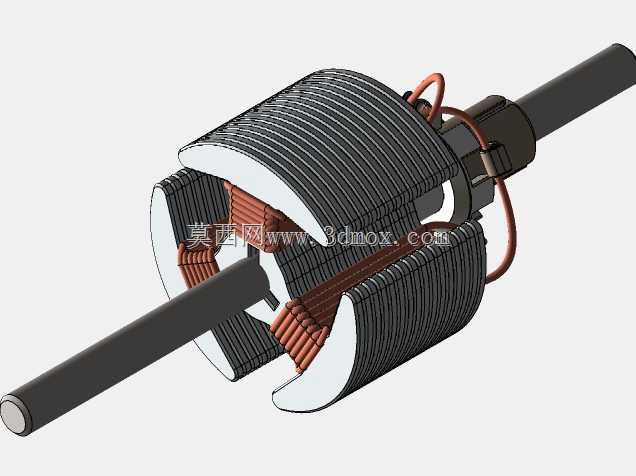

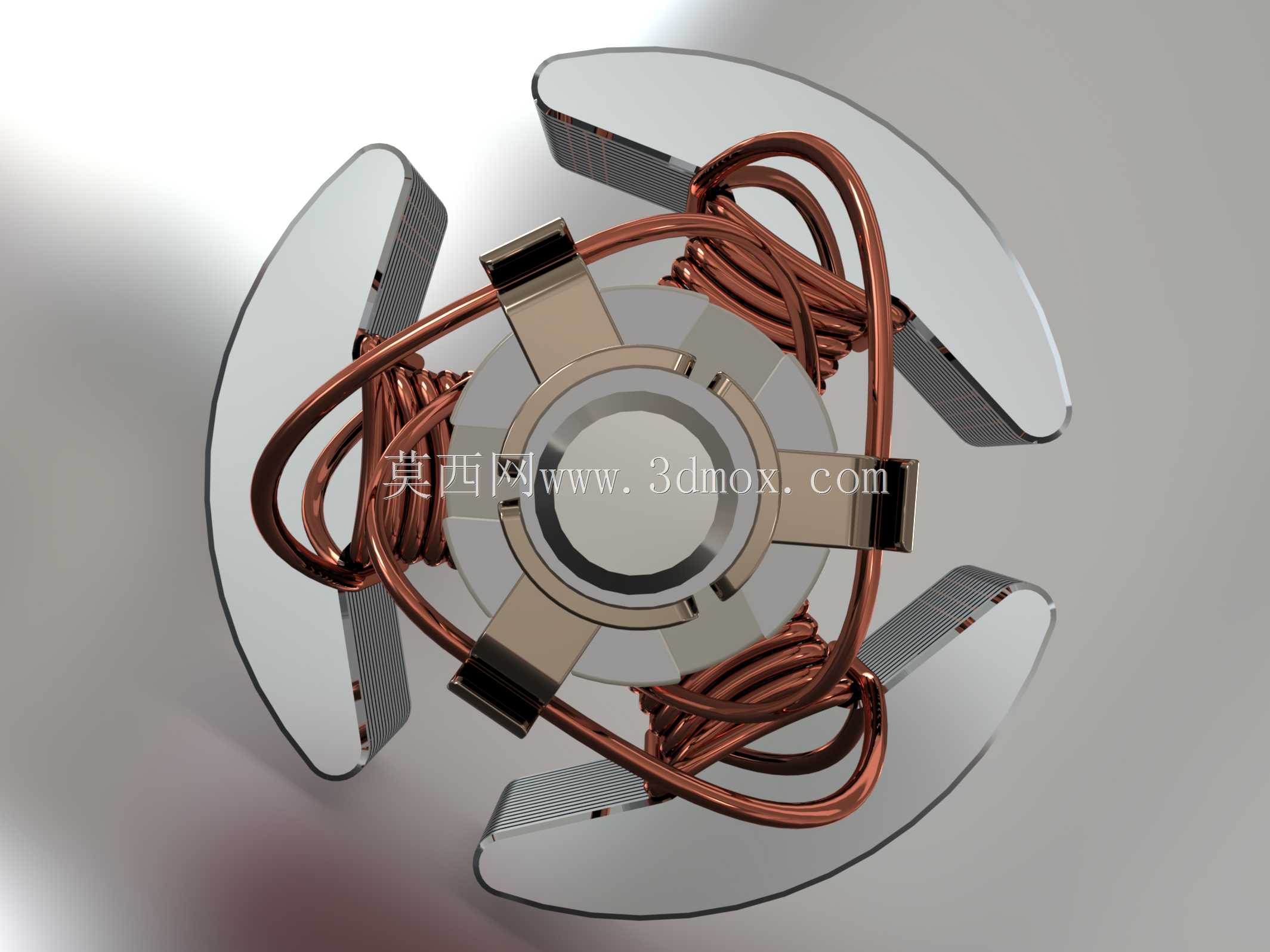

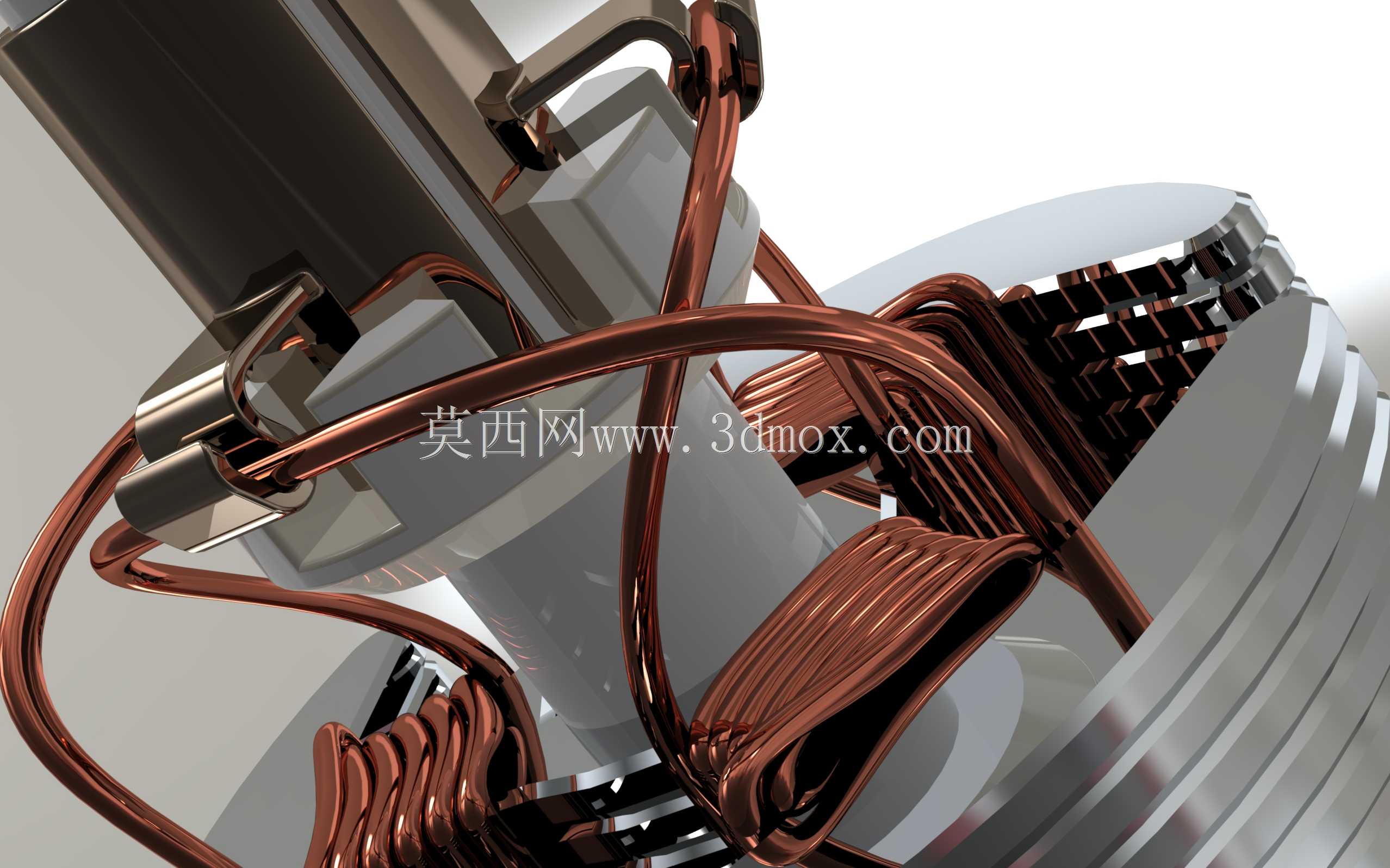

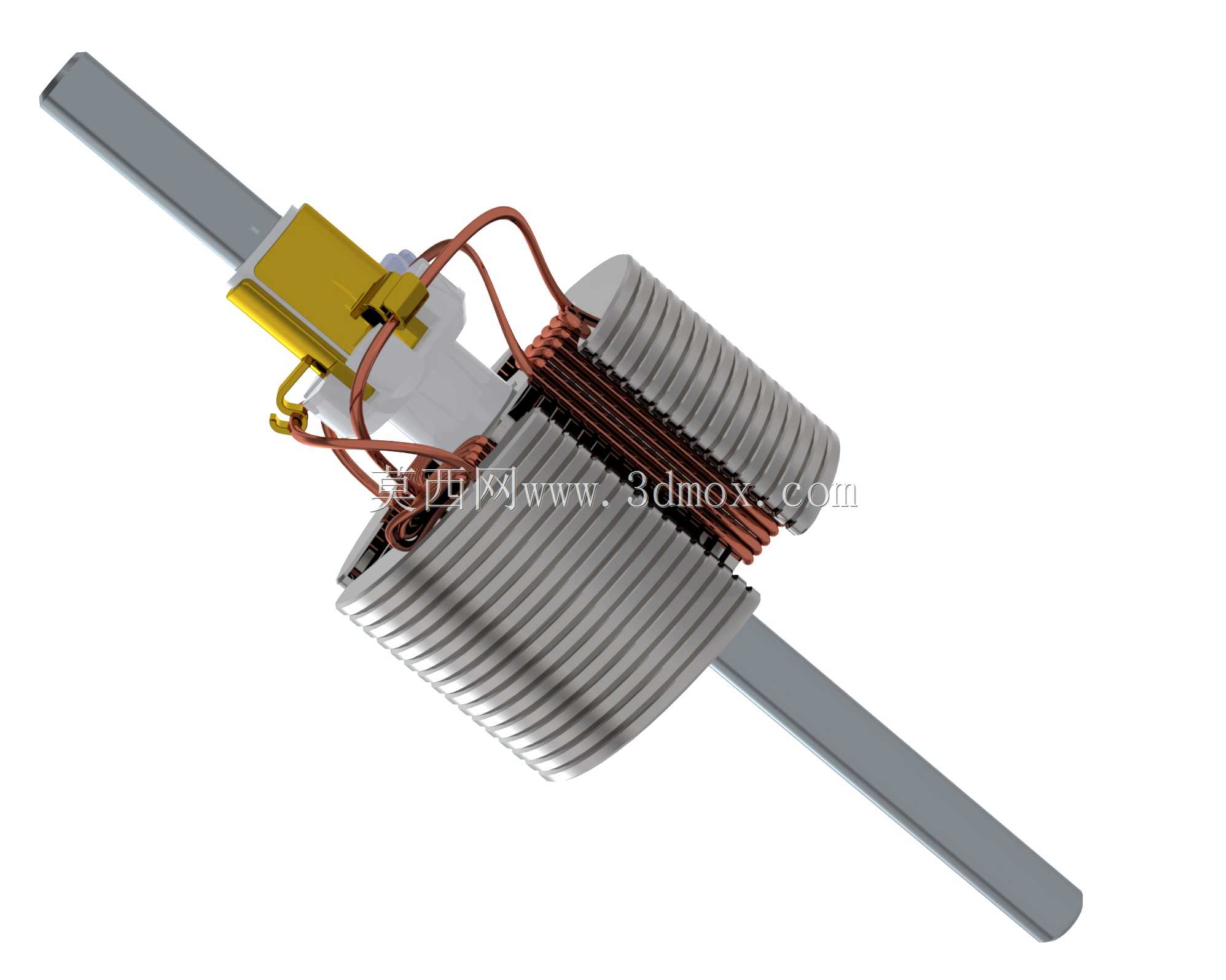

该结构为台式机、服务器机箱散热风扇的核心转动部件，日常应用中直接决定风扇的动平衡表现、运转寿命与送风效率，是消费级散热设备、工业机柜通风单元里的核心做功组件。从结构设计逻辑来看，整个转子采用双出轴布局，两端轴段预留了与轴承配合的安装位，轴径公差需匹配常用含油轴承或滚珠轴承的内孔尺寸，安装时轴端卡簧槽的位置直接限制转子的轴向窜动量，避免运转过程中转子与定子绕组、外框风叶发生剐蹭。转子铁芯采用叠压硅钢片结构，片间绝缘处理可有效降低交变磁场下的涡流损耗，铁芯外圆的斜槽设计用来嵌放漆包铜绕组，绕组的排布方式直接影响电机的启动扭矩与运转转速，设计时需平衡绕组匝数与线径的关系，兼顾低转速下的静音表现与高负载下的扭矩输出。从安装边界来看，转子铁芯的外径需与定子磁环的内孔保留均匀气隙，气隙偏差过大会直接导致运转时出现电磁异音、转速波动的问题，两端转轴的同轴度公差需控制在丝级精度，避免高速运转时出现动不平衡量超差，引发风扇整体共振。实际建模过程中，绕组部分按照实际绕线走向做了等比例还原，可清晰看到不同槽位绕组的跨距与出线位置，铁芯表面的散热筋结构在转子高速转动时可带动内部空气流动，带走绕组通电产生的热量，降低电机长时间运转的温升。该结构在设计时未做过度简化，各部件的配合关系完全还原实物装配逻辑，可直接用于散热风扇的结构验证、动平衡仿真分析，也可作为电机类教学演示的结构参考，帮助设计人员理解直流无刷风扇转子的绕组排布、铁芯叠压、轴系配合的核心设计要点，避免选型或改型时出现配合干涉、气隙不均、动平衡超差等常见工程问题。
