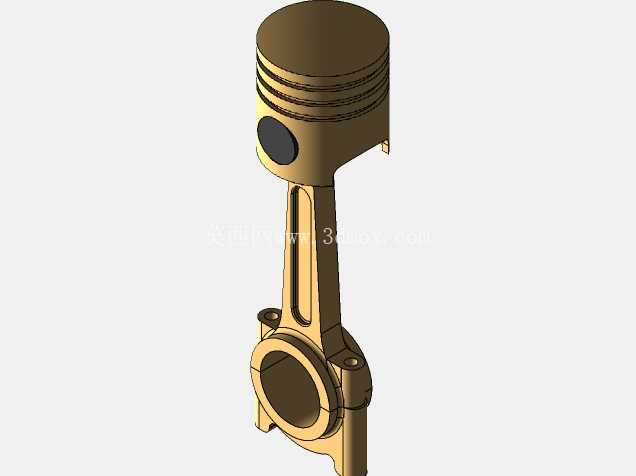

内燃机活塞连杆组件三维结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1151941
  • 内燃机活塞连杆组件三维结构设计

这套活塞连杆组件的三维结构,核心服务于往复式内燃机的动力传递场景,不管是小排量乘用车汽油机、农用机械柴油机,还是中小型空压机的往复做功单元,这类结构都是核心运动副的组成部分。实际设备运行中,活塞头部直接承接气缸内燃烧膨胀的气体压力,通过活塞销把作用力传递给连杆,最终将活塞的直线往复运动转化为曲轴的旋转扭矩,整套组件的运动精度直接决定了动力输出的平顺性与整机的机械效率。

从结构设计逻辑来看,活塞头部预留了三道环槽的安装位置,最上方两道为气环安装位,负责密封燃烧室的高压燃气,避免做功行程的气体窜入曲轴箱造成压力损失,最下方一道为油环安装位,用于刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳。活塞裙部做了适配型线设计,并非规则正圆柱,考虑到发动机工作时活塞头部受热膨胀量大于裙部、侧压力作用下的形变差异,裙部型线预留了合理的膨胀间隙,既能保证活塞在气缸内上下运动时不出现卡滞,又能尽可能减小配缸间隙降低敲缸异响。活塞销座位置做了加强筋过渡,避免气体压力峰值作用下销座出现应力集中开裂的问题。

连杆部分采用了工字形截面的杆身设计,在保证足够抗拉、抗压强度与抗弯刚度的前提下,尽可能降低了往复运动件的质量,减小曲轴高速旋转时的往复惯性力,适配更高转速的运行工况。连杆大头为剖分式结构,配套轴瓦安装位,用于和曲轴连杆轴颈配合,剖分面做了定位结构设计,保证装配时连杆盖与杆身的对位精度,避免螺栓紧固后出现错位导致轴颈偏磨。连杆小头设置了衬套安装位,与活塞销配合形成转动副,小头位置预留了润滑油道开孔,可将曲轴箱内飞溅的润滑油引入配合面,降低活塞销与衬套的磨损速率。

从安装边界来看,活塞外径与气缸内径采用基孔制间隙配合,配合间隙根据不同材质的热膨胀系数设定在合理区间,活塞销与活塞销座、连杆小头衬套的配合根据装配工艺不同,可选择全浮式或半浮式结构,全浮式结构在发动机正常工作温度下活塞销可在销座和衬套内小幅转动,能让活塞销磨损更均匀,延长使用寿命。连杆大头的孔径尺寸严格匹配对应曲轴的连杆轴颈直径,连杆中心距即小头孔中心到大头孔中心的距离,直接决定了发动机的曲柄半径与压缩比参数,设计时需要和曲轴行程、气缸盖燃烧室容积做匹配校核,避免出现活塞撞气门或者压缩比不符合设计要求的问题。

在实际建模过程中,需要重点关注各运动部件的干涉检查:当活塞运行到上止点位置时,活塞顶部与气缸盖、气门的最小间隙要满足安全阈值,避免高转速工况下因为部件形变出现运动干涉;连杆摆动到最大角度时,杆身与气缸套下沿、曲轴平衡块的间隙也要做校核,防止运行过程中出现碰撞。活塞环槽的宽度、深度尺寸要和选用的活塞环参数完全匹配,环槽侧面的平面度直接影响活塞环的密封效果,如果平面度超差会导致燃气窜漏、机油消耗超标。连杆螺栓的安装孔位置度需要严格控制,保证螺栓紧固后连杆盖的贴合面完全贴合,不会出现附加弯矩导致连杆螺栓疲劳断裂。

这类组件的设计还要充分考虑不同工况下的受力特性:做功行程活塞承受瞬间爆发压力时,连杆承受压应力,排气行程终了活塞接近上止点时,往复惯性力会让连杆承受拉应力,杆身的过渡圆角位置要做应力释放处理,避免应力集中导致疲劳失效。活塞的材质如果选用共晶铝硅合金,需要在模型中对应标注不同位置的壁厚差,头部因为直接接触高温燃气,壁厚设计要兼顾导热性能与结构强度,裙部则可以适当减小壁厚降低整体质量。
