剪式车载应急顶升支撑结构设计

项目分类:千斤顶 发布时间:2026-05-21 ID:1152028
  • 剪式车载应急顶升支撑结构设计
  • 剪式车载应急顶升支撑结构设计
  • 剪式车载应急顶升支撑结构设计
  • 剪式车载应急顶升支撑结构设计
  • 剪式车载应急顶升支撑结构设计
  • 剪式车载应急顶升支撑结构设计
  • 剪式车载应急顶升支撑结构设计
  • 剪式车载应急顶升支撑结构设计

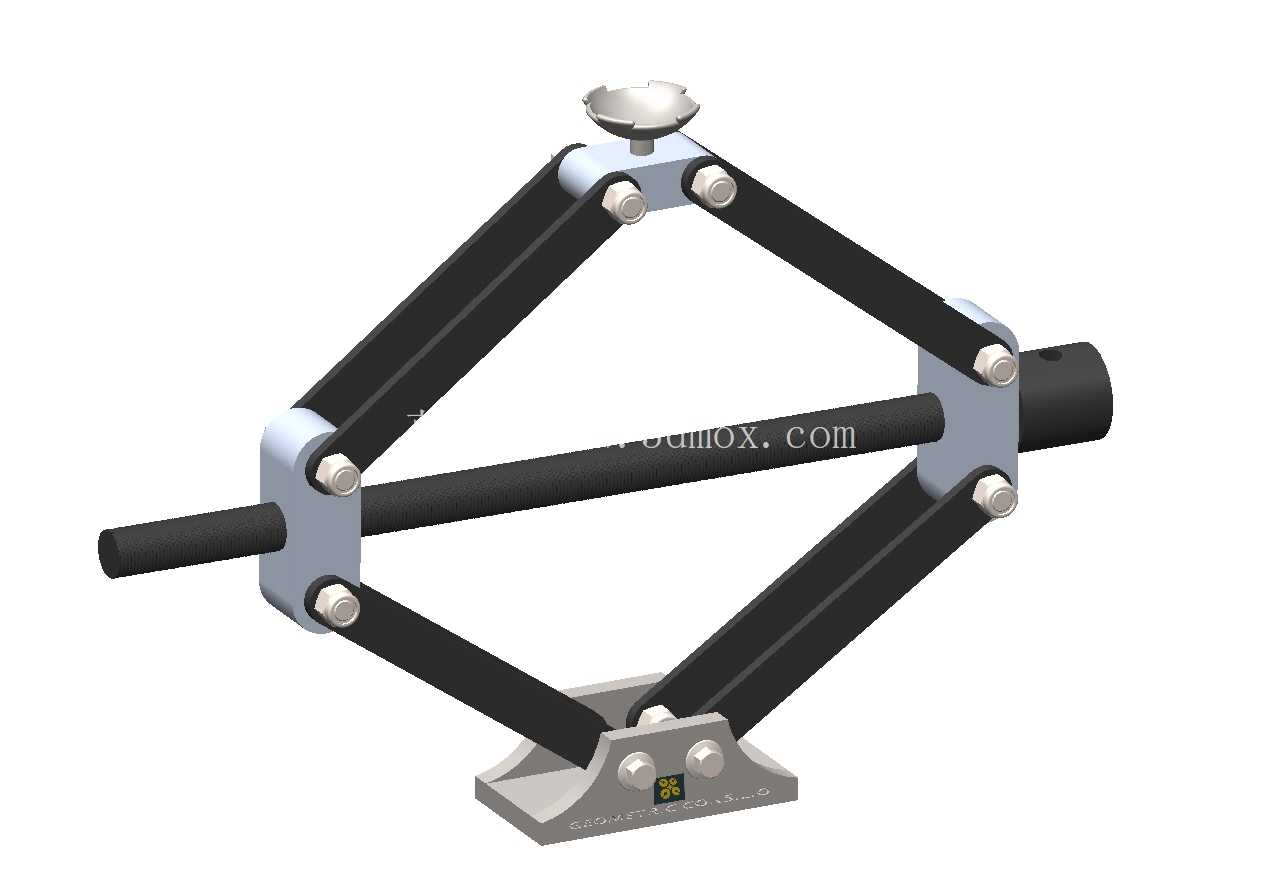

日常车辆维保场景里,剪式顶升结构是私家车主、汽修门店更换轮胎、检查底盘悬挂时最常用的便携支撑设备,和液压立式顶升设备相比,这类剪式结构折叠后占用的后备箱储物空间极小,不需要额外加注液压油,不存在长期存放后密封件老化漏油的问题,哪怕在零下二三十度的低温户外环境,也不会因为液压油黏度变化出现顶升卡滞、负载回落的故障,适配绝大多数家用轿车、城市SUV的底盘离地间隙使用需求。

这套结构的核心受力框架采用两组对称布置的交叉剪臂,剪臂之间通过销轴铰接形成可变形的菱形连杆机构,底部支撑座直接接触地面,做了加宽的平面处理,接触面上预留了防滑纹理,在硬化铺装路面使用时能避免支撑过程中出现侧滑偏移;顶部的支撑托头做了弧形内凹设计,刚好能卡入车辆底盘指定的顶升支撑凸台位置,不会在顶升过程中滑脱刮伤底盘钣金。驱动部分采用贯穿剪臂铰接滑块的传动丝杆,丝杆一端延伸出结构本体,配套的摇臂接口做了六角形适配,既可以用原车配套的手摇柄驱动,也能配合电动扳手快速完成顶升、回落操作,丝杆的螺距经过匹配设计,手摇时的操作力控制在普通成年人可轻松施加的范围内,不会出现顶升时摇臂受力过大打滑的问题。

做这套结构的三维设计时,首先要锁定的是安装边界尺寸:折叠状态下整体厚度不超过60mm,长度控制在450mm以内,刚好能放入绝大多数车型后备箱的备胎槽储物格内,不会额外占用行李空间;完全展开后的最大顶升高度要达到380mm以上,最小初始高度不超过120mm,既能适配底盘较低的轿跑车型,也能满足离地间隙较高的城市SUV顶升需求,不会出现最低高度塞不进车底、最高高度不够轮胎完全离地的问题。受力校核阶段,剪臂主体采用高强度冷轧钢板冲压成型,铰接位置的销轴采用45号钢调质处理,所有铰接孔位都做了公差配合设计,装配后剪臂摆动无旷量,丝杆传动无卡滞,额定负载设定在1.5吨,完全覆盖家用乘用车的单轮支撑受力需求,安全系数预留到1.8倍以上,避免长期使用后金属疲劳出现结构变形。

结构细节上,顶部托头内部加装了推力轴承,转动摇臂时托头不会跟着丝杆同步转动,避免顶升过程中托头和底盘接触位置发生摩擦刮蹭;底部支撑座的边缘做了圆弧过渡,不会在铺装路面留下硌痕,丝杆表面做了发黑防锈处理,日常存放不需要频繁涂抹润滑脂也不会生锈卡滞;所有铰接销轴的端部都加装了防松卡簧,长期使用过程中销轴不会脱出,避免结构失稳。和常见的同类产品相比,这套结构在剪臂和滑块的连接位置做了间隙优化,顶升过程中两侧剪臂的受力完全对称,不会出现单侧偏载导致的丝杆弯曲变形,哪怕在不太平整的非铺装路面临时使用,只要底部垫上硬质垫块找平,结构也能保持稳定支撑,不会出现受力偏移。

实际使用场景中,这套结构不需要复杂的操作培训,普通车主只需要找到底盘对应的支撑点位,将折叠状态的结构放在支撑点正下方,转动摇臂让顶部托头贴合底盘支撑位,持续转动摇臂就能平稳将车辆顶升到需要的高度,回落时只需要反向转动摇臂,结构会带着车辆缓慢下降,不会出现突然下坠的风险。三维建模过程中,所有铰接位置都做了运动仿真验证,全程无干涉死点,丝杆的行程和剪臂的展开角度做了参数化关联,修改丝杆长度、剪臂长度参数就能快速衍生出不同负载、不同顶升高度的系列化产品,适配不同吨位的车型使用需求,不需要重新搭建整体结构框架,能大幅缩短同系列产品的开发周期。
