Herblitz气动送料A-50机构三维设计

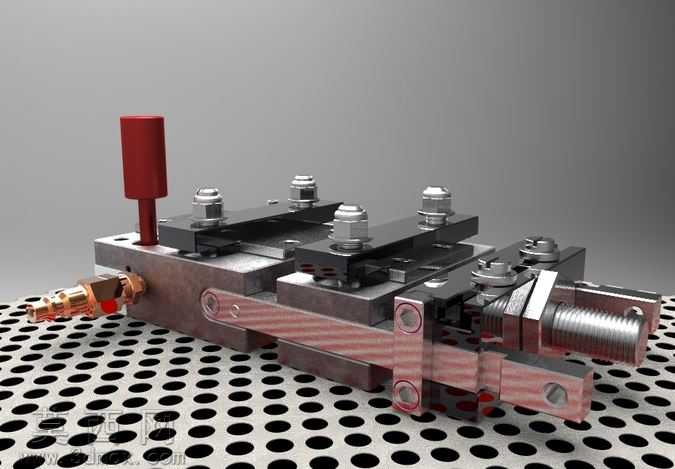

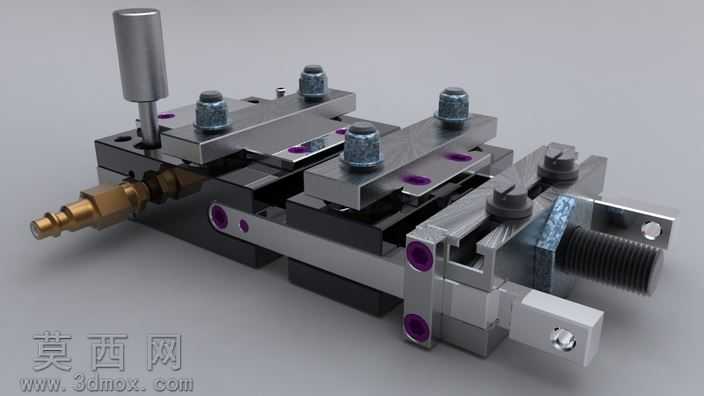

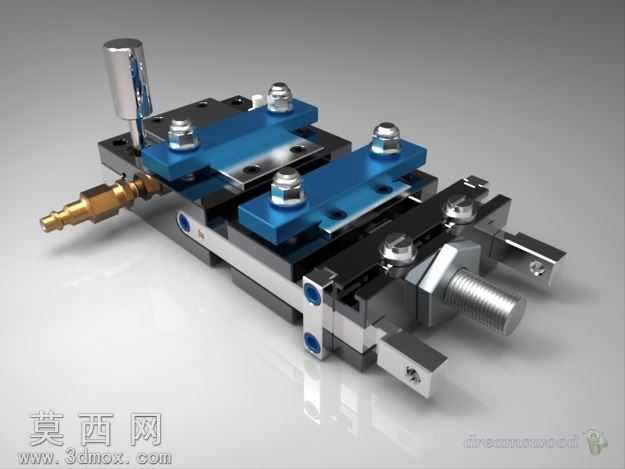

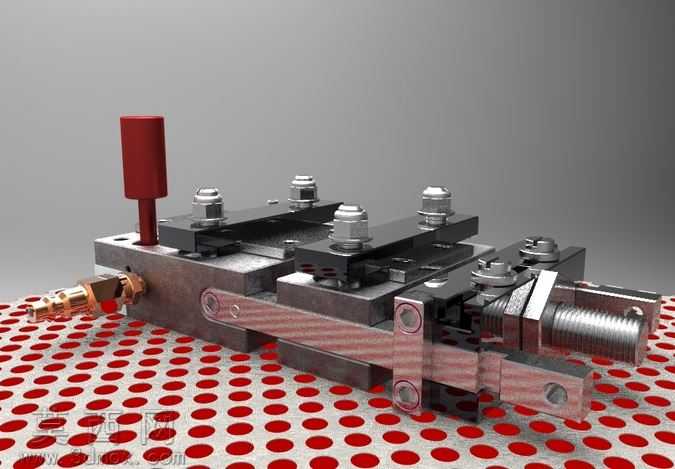

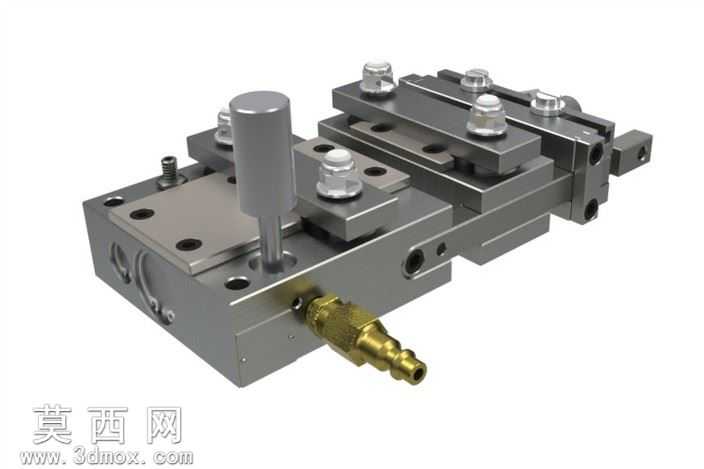

本模型为Herblitz气动送料A-50机构，采用三维建模软件完成全参数化结构设计，建模过程严格遵循气动送料设备的实际装配逻辑，对每一处零件的配合公差、安装定位都做了精准还原。模型整体采用金属质感材质渲染，主体基座、滑动模组、锁紧压块等结构件赋予哑光合金钢材质，表面做了细腻的磨削纹理处理，还原金属加工后的真实质感；气动接头部分采用黄铜材质，呈现出暖金色金属光泽，与主体钢件形成清晰的材质区分；操作立柱、调节旋钮等操作件做了防滑纹理细节刻画，提升模型的真实感。结构设计上，该送料机构采用紧凑型布局，将气动驱动单元、滑动导向单元、物料锁紧单元、行程调节单元高度集成，整体体积小巧，适配窄小的安装工位。基座部分集成了气动通路设计，无需外接复杂管路，通过侧置的快插气动接头即可接入压缩空气气源，简化了安装布线流程。滑动导向部分采用高精度平导轨配合，搭配多组内六角锁紧螺栓实现行程位置的灵活调节，可根据送料宽度需求调整挡块位置，适配1.5英寸宽度范围内的平整物料送料作业。锁紧单元采用弹簧压合式结构，配合气动驱动的往复动作，可在送料行程终点实现稳定的物料夹持，避免送料过程中物料偏移，保障送料精度。设计思路上，该机构主打高刚性与高精度兼顾，通过加厚基座与一体化导向结构设计，降低送料过程中的结构形变，保障长时间往复作业的稳定性；快拆式的压块设计无需专用工具即可完成物料规格切换的调整，适配多规格小批量的送料作业场景，可直接集成于冲床、模切机等加工设备的进料端，完成物料的自动步进送料，替代人工送料提升作业效率与安全性。模型完整还原了机构的所有装配关系，各运动部件均保留了正确的运动自由度，可直接用于运动仿真验证送料行程与动作逻辑，也可作为自动化送料工位的设计参考，辅助工程人员完成同类送料机构的选型与改型设计。
