组合式直齿锥齿传动齿轮组结构设计

项目分类:齿轮 发布时间:2026-05-21 ID:1152001
  • 组合式直齿锥齿传动齿轮组结构设计
  • 组合式直齿锥齿传动齿轮组结构设计

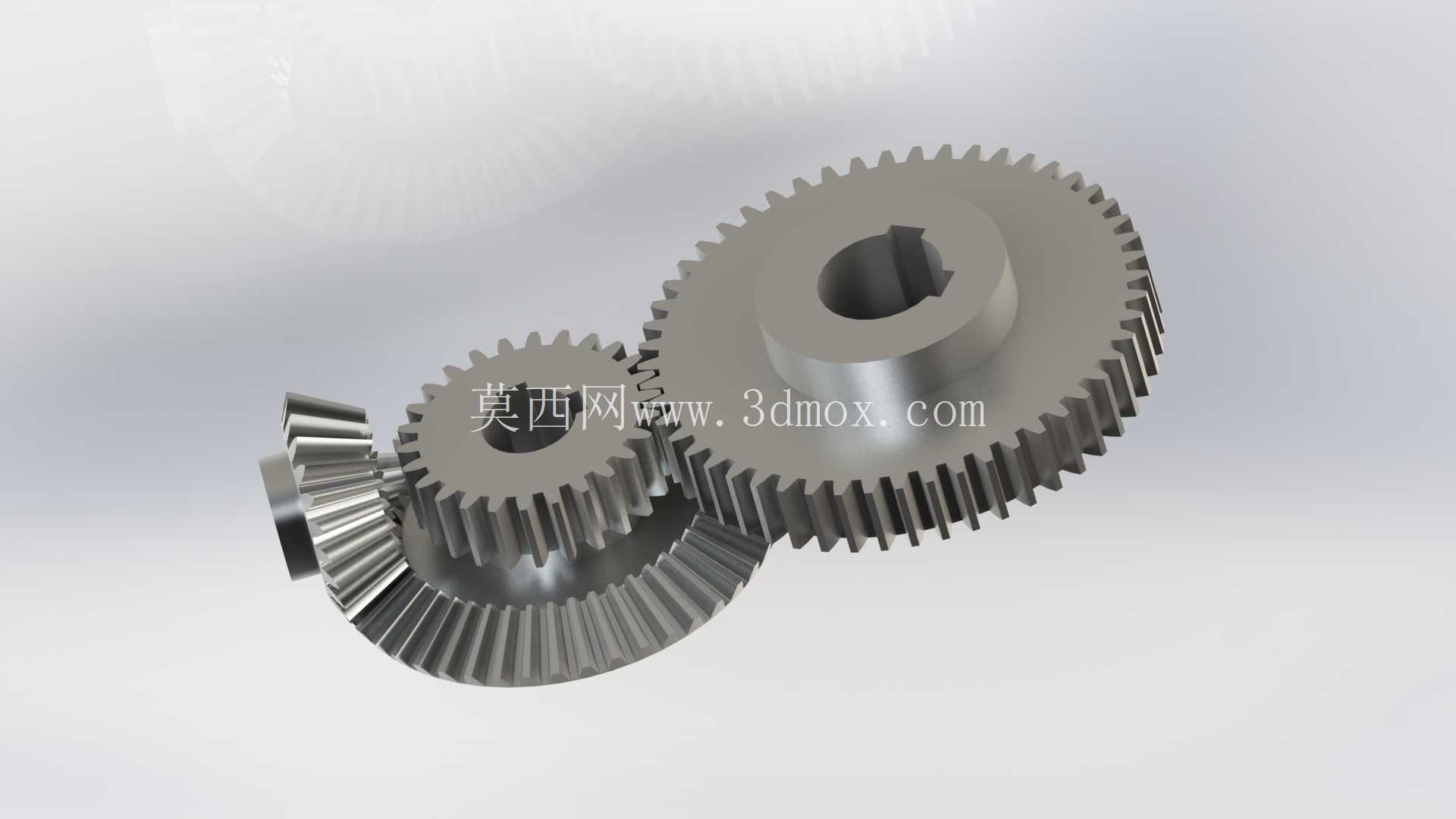

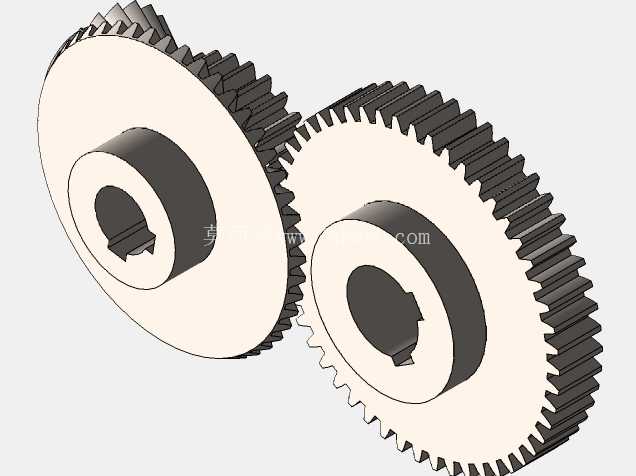

  这套齿轮组包含直齿圆柱齿轮与直齿锥齿轮两类传动构件,核心作用是在动力传输路径中同时实现平行轴、相交轴两个方向的扭矩传递,适配需要在紧凑空间内改变传动方向的机械结构场景。在常规的机床进给箱、小型输送线动力端、农用机械分动结构里,这类组合齿轮组的应用十分普遍,不需要额外加装复杂的换向构件,就能完成动力的分流与转向输出,大幅压缩传动单元的整体安装空间。从结构设计逻辑来看,直齿圆柱齿轮部分采用标准渐开线齿形,齿顶高系数取常规1,压力角设定为20度,适配绝大多数通用传动场景的啮合要求,轮毂位置加工有标准键槽,可通过平键与传动轴实现周向固定,避免传动过程中出现齿轮与轴的相对滑转,键槽的位置与尺寸匹配常用的圆头平键规格,安装时不需要对轴或齿轮做额外的二次加工。

  直齿锥齿轮部分的节锥角按照相交轴90度传动的常规工况设计,齿面经过啮合修形,可降低安装时微小角度偏差带来的啮合冲击与齿面磨损,锥齿轮的背锥面与安装端面的垂直度控制在常规传动的公差范围内,保证装配后齿面接触斑点处于齿高中部位置,避免偏载导致的齿面过早失效。安装边界方面,整套齿轮组的轴向安装尺寸预留了足够的轴承安装位,齿轮端面与相邻支撑构件的间隙可根据实际装配需求通过调整垫片微调,齿顶圆与周边壳体的安全间隙控制在3到5毫米区间,既避免运转过程中齿顶与壳体发生剐蹭,也不会因为间隙过大造成整个传动腔体积冗余。

  实际应用中,这套齿轮组可适配中等载荷、中低转速的传动工况,直齿圆柱齿轮负责平行轴间的大扭矩传递,传动效率可达98%以上,直齿锥齿轮负责将部分动力换向90度输出,给辅助机构提供动力源,比如给设备的润滑泵、冷却系统驱动单元提供动力,不需要额外配置独立的驱动电机,降低整套设备的制造成本与布线复杂度。设计过程中对齿根圆角做了优化处理,相比常规齿轮适当增大了齿根过渡圆角半径,可有效降低齿根位置的应力集中,提升齿轮的抗弯曲疲劳强度,在频繁正反转的工况下也能保证足够的使用寿命。齿轮的轮毂长度按照轴径的1.2到1.5倍设计,保证与轴的配合长度足够,避免传动过程中出现轮毂偏摆,影响啮合精度。

  啮合侧隙按照中等精度传动的要求设定,既可以补偿热膨胀带来的尺寸变化,也能储存适量润滑脂,降低齿面的摩擦磨损,日常维护时只需要定期在啮合位置涂抹锂基润滑脂即可,不需要复杂的强制润滑系统,适配小型机械设备的低维护需求。在结构布局上,两个直齿圆柱齿轮的中心距按照标准模数计算得出,装配时可通过轴承座的位置微调来保证合理的啮合侧隙,锥齿轮与圆柱齿轮的同轴度公差控制在0.02毫米以内,避免运转过程中出现额外的振动与噪音。这类组合齿轮结构相比独立的换向齿轮箱结构,零件数量更少,装配工序更简单,在批量生产时可有效降低加工与装配成本,同时因为传动链更短,动力传递过程中的损耗也更低,适合应用在对传动效率、安装空间有严格要求的中小型机械设备中。
