工业管路带阀组组合式三维结构设计

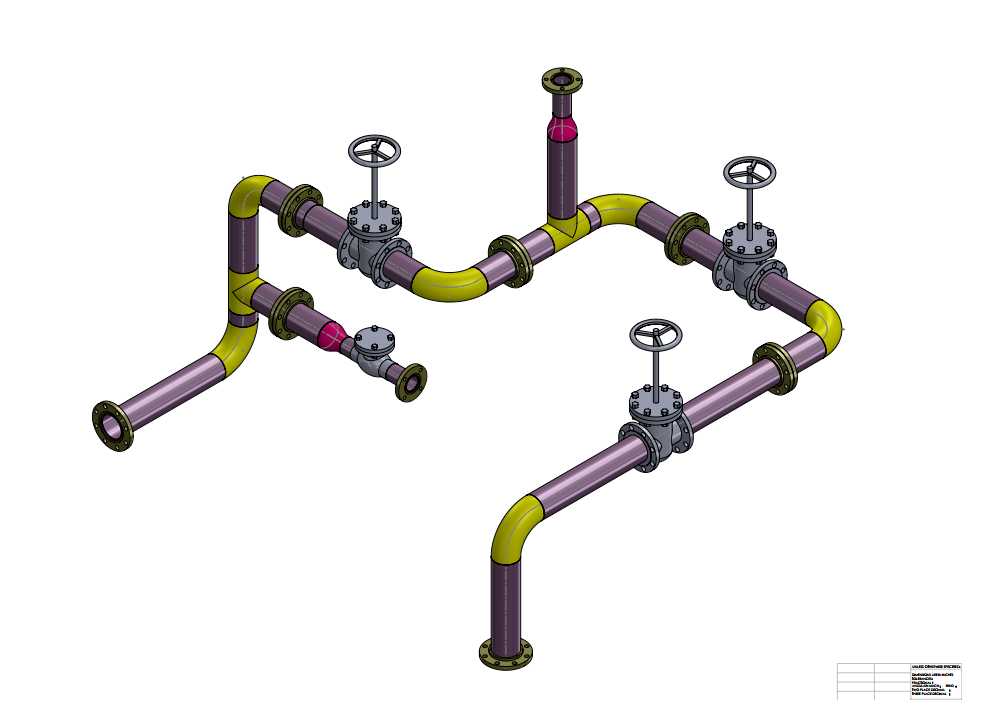

　　这套管路组合结构主要面向中小型化工流体输送、车间循环水支路、小型液压站供油回路这类对管路转向、通断控制有明确要求的应用场景，区别于长距离直输管线，这类分支组合管路更多承担设备端的介质分配、流向切换功能，在机床冷却系统、小型反应釜进料支路、空压机站分支供气回路中都能见到同类结构的实际应用。从实际功能来看，这套管路集成了90度转向、多支路分流、多节点通断控制的能力，三个手轮式截止阀分别布置在不同支路节点，可独立控制对应管段的介质通断，既可以实现单路介质输送，也能通过阀门切换实现不同支路的介质流向调整，适配不同工况下的介质输送需求。设计过程中首先考虑的是管路的安装边界约束，所有弯头的转弯半径统一匹配对应管径的1.5倍弯曲半径要求，

　　避免转弯处流阻过大造成的介质压损，同时所有法兰连接端的密封面都预留了标准垫片安装空间，法兰螺栓孔的位置统一对齐安装基准面，保证现场安装时不需要额外调整管段角度就能完成对接。管段的直径采用统一规格设计，所有直管段、弯头、阀门的通径保持一致，避免变径造成的流道突变，减少介质输送过程中的湍流、振动问题，管路上的法兰接头分别布置在阀门两端、弯头与直管段的连接位置，方便后期检修时单独拆卸故障部件，不需要整段管线拆解。从结构布局来看，整个管线采用立体空间排布，没有采用平面平铺的设计，三个竖向管段的底部都设置了带法兰的固定端，可直接对接下方的设备接口或者支撑基座，横向管段的高度差经过匹配计算，保证介质在管内流动时不会形成气阻死角，

　　对于液体输送场景来说，这种排布可以避免管内积气造成的流量不稳问题。阀门的安装位置都预留了足够的手轮操作空间，手轮距离相邻管段的净距满足单人手动操作的空间要求，不需要额外借助工具就能完成阀门的开闭操作，同时阀门的安装方向统一遵循介质低进高出的原则，保证阀门关闭时的密封可靠性。设计时还考虑了管线的应力释放问题，所有转弯位置的弯头都采用圆弧过渡结构，没有采用直角焊接的硬连接方式，可抵消部分管路因介质温度变化产生的热胀冷缩应力，减少管路接口处的渗漏风险。管段的连接全部采用法兰加密封垫的连接形式，相比焊接连接，这种形式更方便后期的管路改造、部件更换，适合需要经常调整支路布局的试验台、小型生产装置场景。从安装尺寸边界来看，整个管线的横向跨度、

　　竖向高度都控制在常规设备旁支路安装的允许范围内，最外侧的管端没有超出安装基座的投影范围，避免安装后与周边设备产生干涉，所有外露的连接法兰端面都设置在便于操作的高度，方便现场施工时进行螺栓紧固、密封检测作业。这套结构的建模过程严格遵循机械管路设计的规范要求，所有管件的接口尺寸都匹配通用工业管件的标准参数，可直接导出工程图用于实际的管路预制、安装施工，也可作为流体仿真分析的基础模型，用于模拟不同阀门开度下的管内介质流速、压力分布情况，为实际管路系统的参数优化提供参考。
