CA6140车床配套电机转子结构设计

　　在普通车床的主传动系统中，主轴驱动电机的转子是直接决定输出扭矩稳定性、转速波动范围的核心旋转部件，本次呈现的转子结构适配CA6140型卧式车床的主驱动异步电机，也可通用于同功率等级的工业发电机、离心式水泵等需要将电磁能与机械能相互转换的旋转设备。从实际应用场景来看，车床主轴在车削外圆、端面、螺纹等不同工序时，负载会随着切削深度、进给量的变化出现瞬时波动，这就要求转子在高速旋转时具备足够的结构刚度，避免因电磁拉力、切削负载反作用力产生径向跳动，进而影响主轴的回转精度，导致加工件出现振纹、尺寸超差等问题。

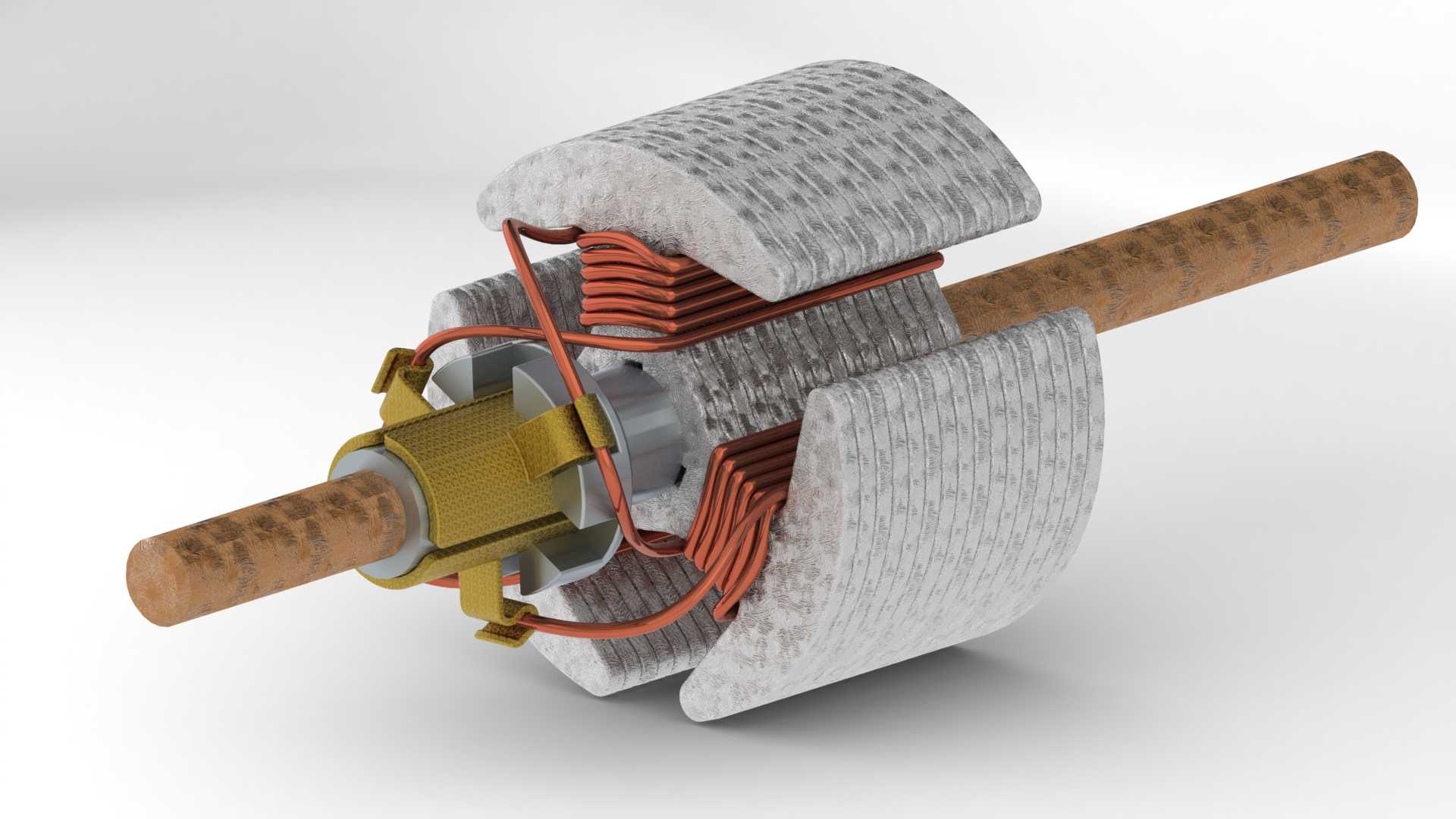

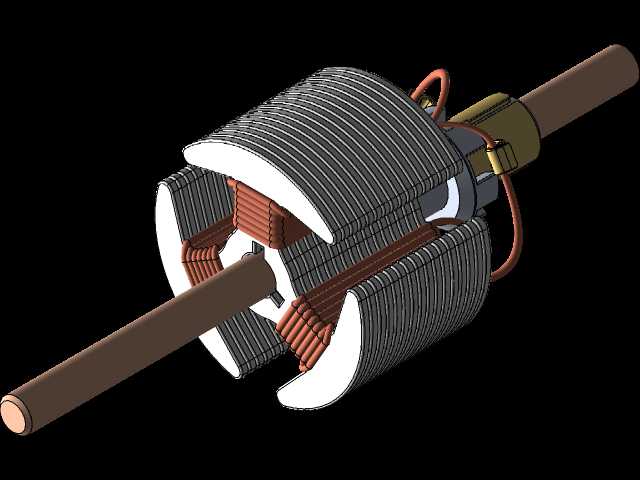

　　从结构设计逻辑来看，该转子采用叠压式硅钢片铁芯结构，每片硅钢片表面做绝缘氧化层处理，能够有效降低转子在交变磁场中产生的涡流损耗，避免长时间满负荷运行时铁芯温升过高，破坏绕组绝缘层。铁芯外圆均匀分布的半闭口槽内嵌放铜质漆包线绕组，绕组端部通过绝缘衬套与铁芯、转轴做物理隔离，绕组引线与端部的换向器（集电环）做可靠压接，确保电流传导过程中不会出现虚接打火的问题。转轴采用45号调质钢加工而成，轴伸端的直径公差严格按照与轴承内圈、皮带轮内孔的过渡配合要求设计，轴肩位置做圆角过渡处理，减少应力集中，避免长期承受交变扭矩时出现轴断裂的故障。

　　在实际安装适配层面，该转子的总长度、铁芯外径、转轴两端的轴承位间距完全匹配CA6140车床原配Y系列三相异步电机的定子内腔尺寸，安装时无需对电机端盖、轴承座做任何修改，直接替换原有故障转子即可完成维修装配。转子做动平衡校正时，在铁芯两端的平衡槽内加装平衡配重块，确保额定转速下的剩余不平衡量控制在G2.5等级以内，运行时的振动值符合工业电机的通用技术要求，不会因为转子不平衡导致电机轴承过早磨损、运行噪音过大。

　　从功能特性上看，该转子的绕组匝数、线径参数经过匹配计算，能够在额定电压下输出与车床主传动系统匹配的启动扭矩与额定扭矩，启动瞬间能够克服主轴箱内齿轮传动链的静摩擦力，带动卡盘与工件平稳启动，不会出现启动堵转、电流骤升烧毁绕组的问题。铁芯叠压时采用过盈配合与转轴固定，铁芯两端加装绝缘端板压紧，避免高速旋转时硅钢片出现错位、松散的问题，绕组嵌放后经过浸漆烘干处理，将绕组与铁芯粘接为一个整体，提升绕组的机械强度与防潮能力，适配车间内多粉尘、有少量切削液飞溅的工作环境。

　　在设备选型替换场景中，技术人员可以直接通过转轴轴径、铁芯长度、槽数参数匹配对应型号的电机，无需重新做电磁方案计算，该结构的转子也可适配部分小型发电机组的旋转电枢部分，在原动机带动下切割定子磁场产生感应电动势，输出稳定的交流电压。需要注意的是，装配时转轴两端的轴承需选用对应精度等级的深沟球轴承，轴承内圈与轴的加热装配温度控制在120摄氏度以内，避免温度过高破坏转轴的表面硬度与绕组的绝缘性能，装配完成后手动转动转轴应无卡滞、摩擦异响，通电试运行时的空载电流应在额定电流的30%以内，确保转子与定子之间的气隙均匀，不会出现扫膛故障。
