手钻传动用内啮合锥齿轮结构设计

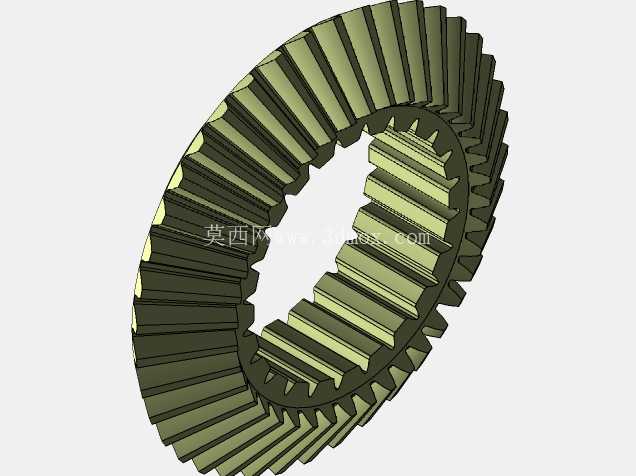

　　这款锥齿轮是手持电动工具传动系统里的核心换向构件，主要适配小型手持钻具的动力传输场景，日常手钻作业时，操作人员握持手柄施加垂直方向的转动输入，动力传递到该锥齿轮副后，会完成90度的旋转方向换向，将垂直方向的输入扭矩转化为卡盘端的水平旋转输出，最终带动钻头完成钻孔、扩孔等加工作业。从结构设计逻辑来看，该锥齿轮采用内圈带齿、外圈布锥齿的复合齿形结构，外圈的锥齿负责与输入轴端的主动锥齿轮啮合，完成动力换向与扭矩传递，内圈的直齿结构则用于和卡盘连接轴的外齿配合，实现扭矩向工作端的直接输出，这种集成式的齿形设计省去了中间过渡传动构件，能有效压缩传动段的轴向安装空间，适配手持钻具体积紧凑的内部布局要求。

　　齿形参数设计上，外圈锥齿采用等模数等压力角的渐开线锥齿廓，齿向沿锥面均匀分布，啮合过程中能保证多齿同时接触，降低单齿承受的接触应力，提升传动过程的平稳性，减少手持作业时的振动反馈；内圈直齿采用短齿制设计，齿根厚度更大，能承受卡盘端作业时产生的冲击载荷，避免钻削过程中遇到硬质点时出现断齿失效。安装边界方面，该锥齿轮的中心通孔为同轴定位基准，安装时需与钻具输出轴保持严格同轴，径向跳动公差控制在0.02mm以内，避免啮合过程中出现偏载导致齿面异常磨损；齿轮的轴向定位依靠内圈端面的台阶面完成，装配时需保证啮合侧隙在0.08-0.15mm区间，侧隙过小会导致传动卡滞、齿面磨损加剧，侧隙过大则会产生换向冲击，影响钻孔时的进给手感与加工精度。

　　实际应用场景中，这类锥齿轮除了适配手持钻具，也可用于小型差速机构、变速箱换向段的动力传输，在需要小空间内完成垂直轴动力换向的轻载传动场景中都能适用。设计建模过程中，锥齿的齿面生成需要严格按照锥齿轮的展成原理完成，先确定分锥角、齿顶高系数、顶隙系数等基础参数，再通过渐开线方程生成单个齿廓，沿锥面阵列完成全部外圈齿的构建，内圈直齿则按照内齿轮的生成逻辑，保证齿形与配合外齿的参数匹配，建模完成后需做啮合干涉检查，验证全啮合行程内无齿面干涉、无齿顶碰撞问题，确保后续加工出的零件能顺利装配运行。

　　从受力特性来看，手钻作业时的载荷属于交变冲击载荷，钻削过程中遇到不同硬度的工件材料时，传递到齿轮上的扭矩会出现瞬时波动，因此该锥齿轮的齿根过渡圆角做了加大处理，降低齿根处的应力集中系数，提升零件的疲劳寿命，齿面则设计为适合高频淬火的结构形态，热处理后齿面硬度能达到HRC45-50，兼顾齿面耐磨性与芯部的韧性，避免冲击载荷下出现齿面崩裂。装配调试环节，该锥齿轮与主动锥齿轮的啮合接触斑点需要控制在齿面中部，接触面积不小于齿高的40%、齿长的50%，若接触斑点偏向齿顶或齿根，需要通过调整垫片厚度改变两齿轮的轴向安装位置，保证啮合状态处于最优区间，这样才能在长期使用过程中保持稳定的传动效率，降低运行噪音，延长整个传动机构的使用寿命。
