连续式纸张压纹印刷输送机构

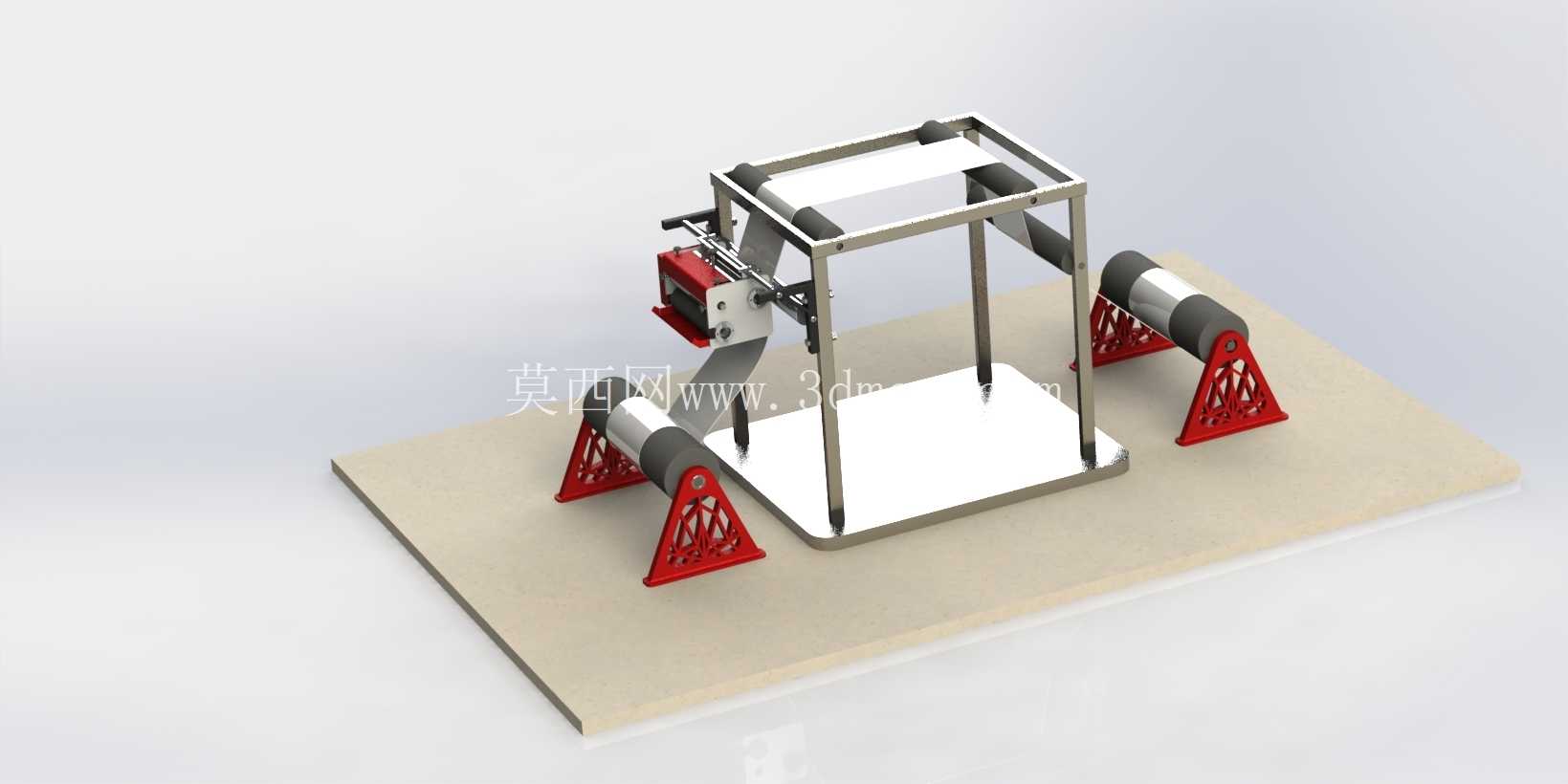

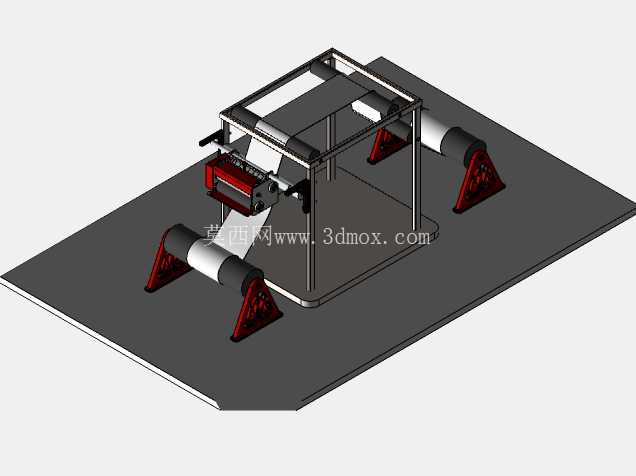

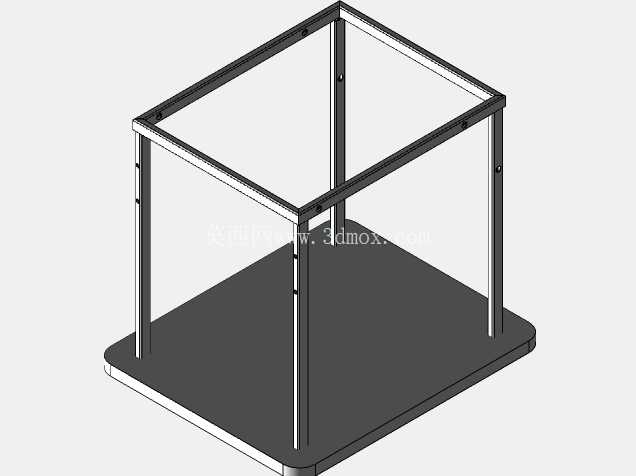

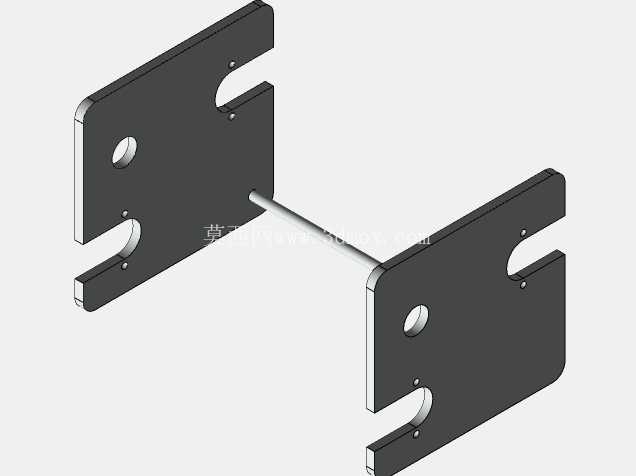

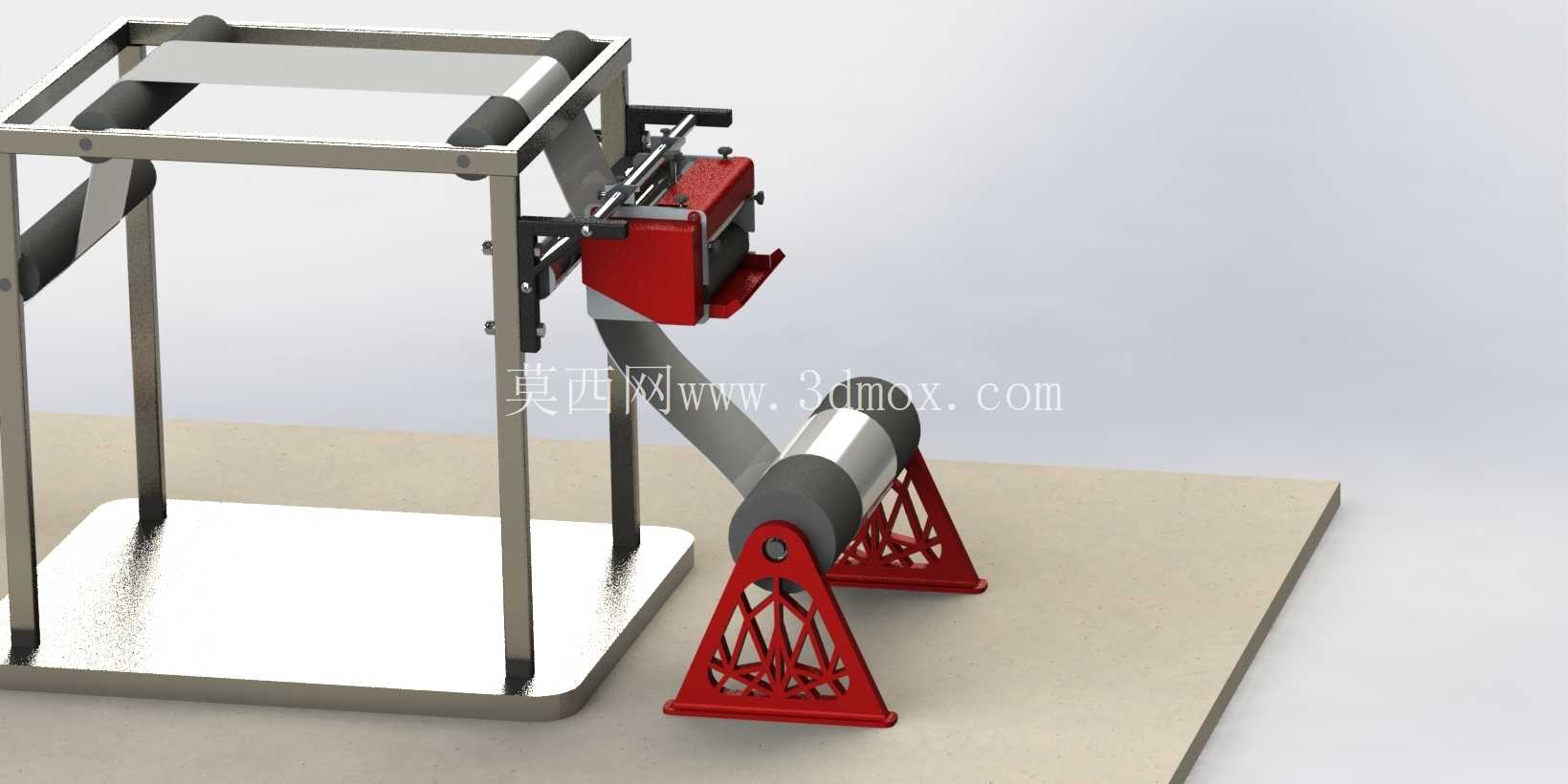

　　这套机构针对小幅面连续纸张的在线印刷工序设计，常见于小型标签印刷、包装衬纸压印、教学演示类印刷实验线的工位布局中，核心解决单张纸印刷效率低、套准偏差大的问题，通过卷对卷的连续走料逻辑，实现纸张在浸墨辊与压印辊之间的恒速输送，同步完成表面压纹字符的转印作业。从结构布局来看，整体采用方管焊接搭建的门式机架作为承载主体，底部安装平板式安装基板，基板上预留了辊组安装的定位孔位，可直接通过螺栓固定在生产线的型材台架上，机架整体高度适配常规桌面级实验线或小型生产工位的操作高度，两侧伸出的辊架采用三角支撑结构，分别承载放卷辊与收卷辊，放卷侧用于装载待印刷的成卷纸料，收卷侧用于收集印刷完成的成品料卷，三角支撑的斜向筋板可抵消卷材转动时的径向跳动，避免走料过程中纸张出现横向偏移。

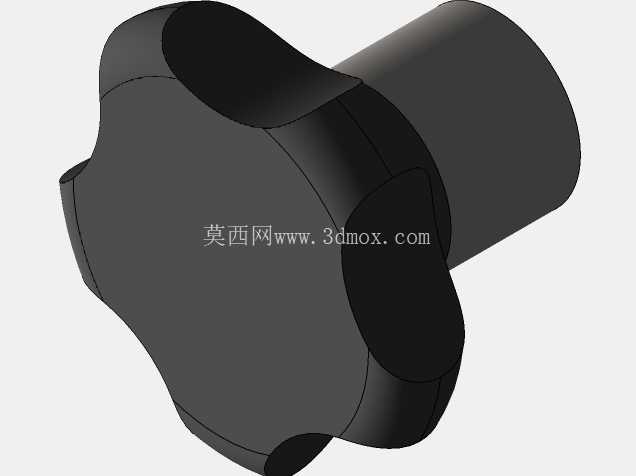

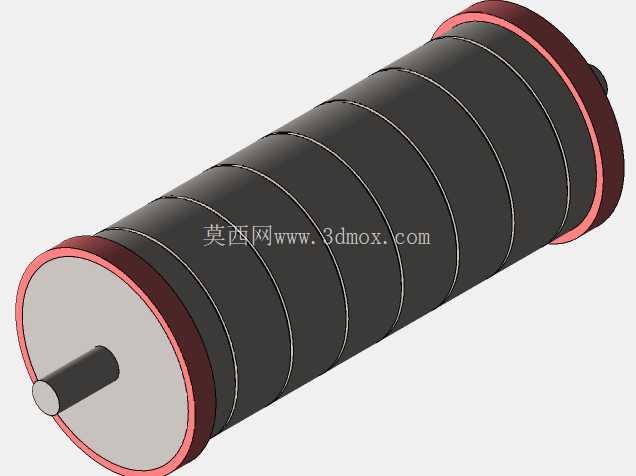

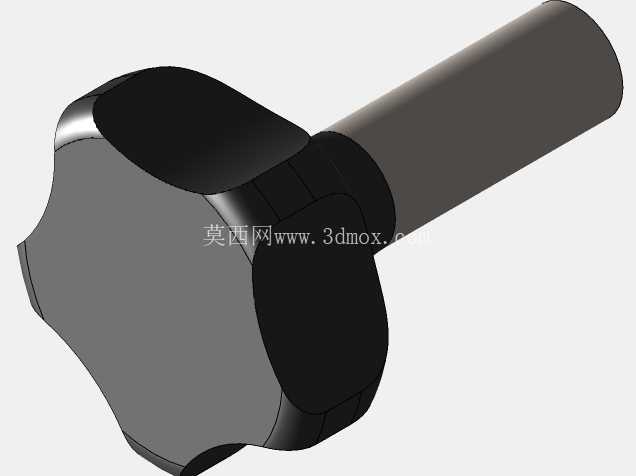

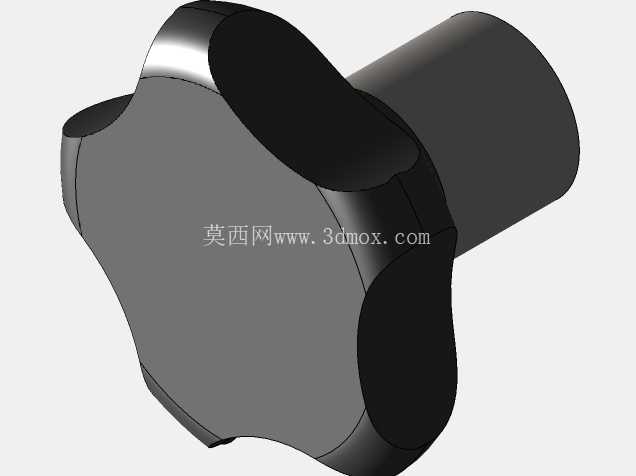

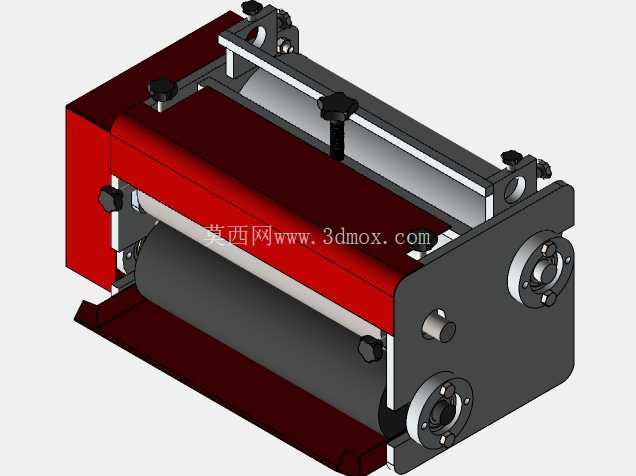

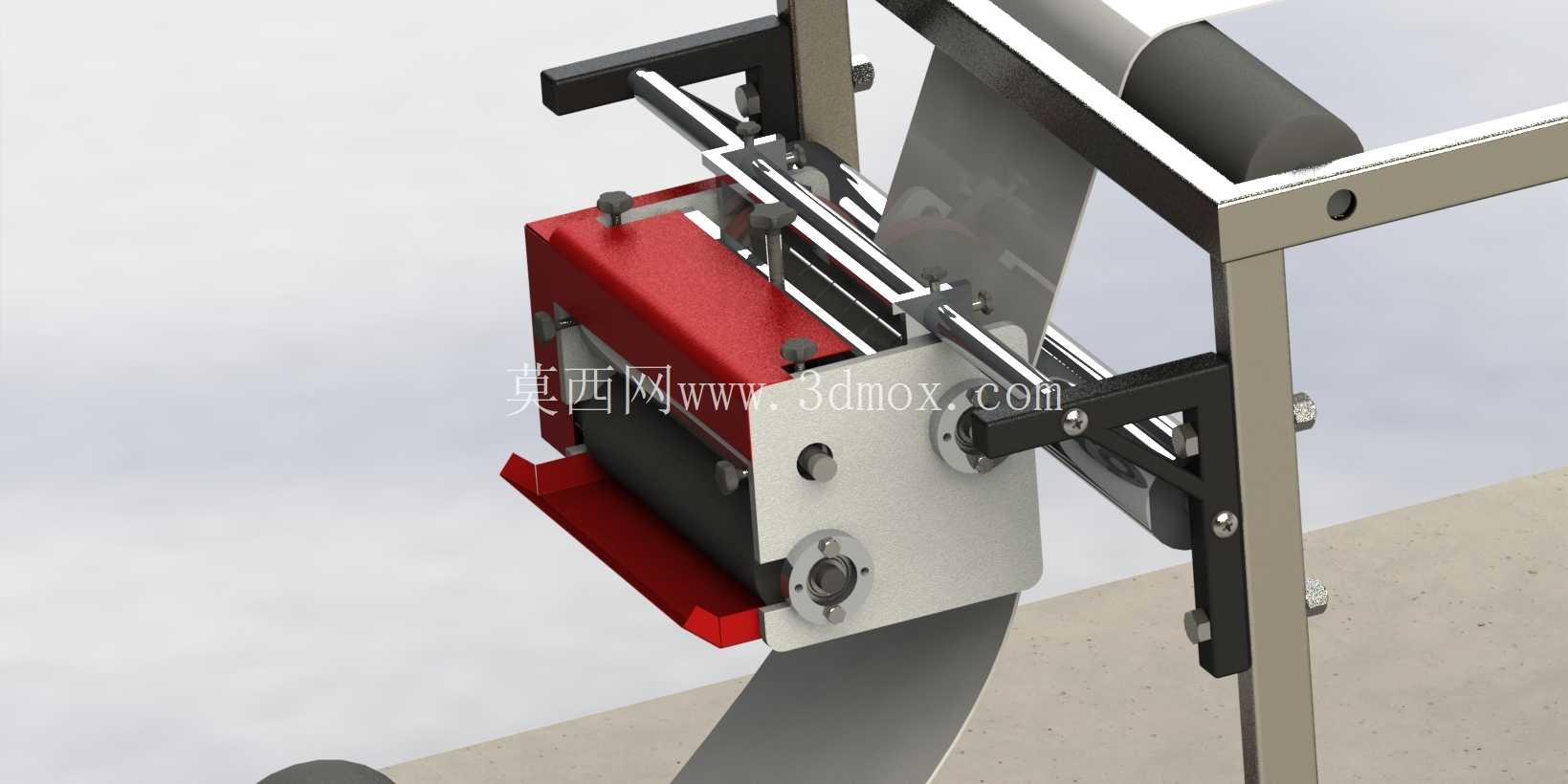

　　核心印刷单元安装在机架中部的横向滑台上，浸墨辊与压纹辊上下平行布置，压纹辊表面加工有凸起的压纹字符，辊体外层包覆橡胶材质，既可以保证压印过程中与纸张表面的充分接触，避免漏印，又能通过橡胶的弹性补偿纸张厚度的微小偏差，减少纸张被压破的概率。走料路径设计上，纸张从放卷辊引出后，先经过导向辊调整张力，再以恒定包角绕过浸墨辊与压纹辊的啮合区域，啮合区域的辊间间隙可通过滑台上的调节螺钉进行微调，适配80g到200g不同克重的印刷纸张，走料速度可通过后端连接的驱动辊转速进行匹配，保证印刷图案的间距均匀一致。

　　设计过程中优先考虑了走料的稳定性，所有辊轴的安装座都采用了带座轴承固定，降低转动阻力，机架的方管连接处做了满焊处理，减少设备运行时的共振，避免印刷出现重影问题；两侧的卷材支撑辊采用快拆式轴端设计，更换纸卷时只需拔出轴端的定位销即可完成卷材装卸，无需额外拆卸其他结构，缩短换料辅助时间。安装边界方面，整套机构的基板尺寸适配常规1200mm宽度的生产线台架，机架上方预留了油墨添加的操作空间，两侧辊架的伸出长度控制在合理范围内，不会超出生产线台架的侧边，避免与周边工位的设备产生干涉；辊组的中心高统一对齐生产线的走料基准面，可直接与前后端的张力控制机构、烘干工位进行对接，无需额外调整走料高度。

　　实际应用中，这套机构可单独作为小型印刷实验设备使用，也可作为模块化单元集成到连续式包装印刷生产线中，针对薄纸印刷的褶皱问题，在导向辊位置还预留了张力调节弹簧的安装位，可根据纸张材质调整张紧力，进一步提升印刷成品的合格率；橡胶辊的材质选用耐油墨腐蚀的丁腈橡胶，长期接触印刷油墨不会出现溶胀变形，延长易损件的更换周期。
