铸造用内凹式梯形定位支撑块结构

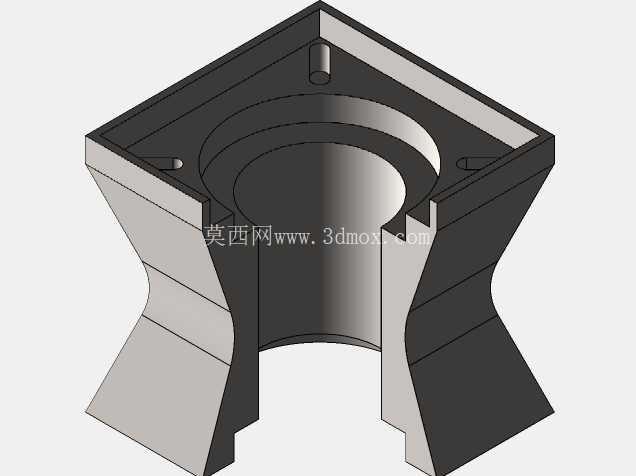

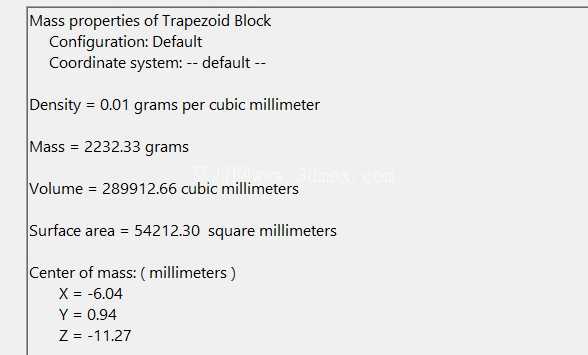

　　在重力铸造、低压铸造的模具工装体系里，这类梯形支撑块常被用在动模与定模的合模辅助定位、砂芯的下部支撑工位，也可适配在浇铸工位的工件临时承载环节，替代传统的直筒式支撑件，解决高温工况下支撑件受热膨胀卡滞、砂芯放置偏移的常见问题。从结构设计逻辑来看，整体采用外方内圆的主体构型，上部为正方形安装基准面，四个角点预留了沉头安装孔，可直接通过内六角螺栓固定在模架的对应安装平面上，安装时无需额外加工定位销孔，依靠正方形外轮廓与模架上的预制凹槽配合即可完成初定位，安装孔的沉头深度设计刚好覆盖螺栓头厚度，合模时不会出现螺栓头干涉分型面的问题。

　　中部采用双侧内凹的收腰构型，并非简单的直壁梯形结构，两侧的内凹弧面一方面减少了支撑块与高温金属液、砂芯的接触面积，降低热传导速率，延缓支撑块的受热变形速度，另一方面在起模过程中，内凹面可预留出足够的变形避让空间，避免热胀后支撑块与砂芯、模具型腔发生抱死，减少起模时的工件拉伤概率。内部为同轴的阶梯通孔结构，上部大直径孔段可适配浇铸时的排气塞安装，或是作为顶杆的过孔通道，下部小直径孔段可穿入冷却水路连接管，实现支撑块的主动温控，在连续浇铸工况下可将支撑块的表面温度控制在合理区间，减少热疲劳裂纹的产生。

　　从安装边界来看，上部正方形安装面的边长尺寸适配常规中小型铸造模架的标准安装槽规格，安装孔的中心距符合通用工装的安装孔距标准，可直接替换同安装尺寸的旧款支撑块，无需对模架进行二次加工。整体高度尺寸经过匹配计算，支撑面的高度公差控制在±0.02mm范围内，多个同型号支撑块同时使用时，可保证砂芯放置后的平面度满足工艺要求，避免因支撑高度差导致的砂芯倾斜、铸件壁厚不均问题。在实际生产场景中，这类支撑块不仅可用于铸造模具，在自动化浇铸线的工件托盘定位、热处理工位的工件垫高架上也可适配使用，内凹的侧壁结构可减少热处理过程中的热量堆积，让工件周围的热空气循环更顺畅，提升热处理的温度均匀性。

　　设计时特意将外轮廓的棱边做了R0.5的圆角处理，避免安装和使用过程中尖锐棱边划伤操作人员，也减少了应力集中点，提升支撑块在反复受温、受压工况下的结构强度，延长使用寿命。内部通孔的同轴度公差控制在Φ0.03mm以内，作为顶杆过孔使用时，可避免顶杆运动过程中出现卡滞、磨损过快的问题；作为冷却水路通道时，可保证水管接头的同轴安装，减少漏水隐患。上部安装面的平面度经过磨削处理，安装后与模架表面的贴合率可达90%以上，保证受力均匀，不会出现局部应力集中导致的支撑块压溃、变形问题。
